技术领域
本实用新型涉及发电机防护技术领域，尤其涉及一种发电机防护结构。
背景技术
发电机是指将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。发电机在工农业生产、国防、科技及日常生活中有广泛的用途。发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。
现有的以柴油机作为动力驱动的发电机上大多会安装有联轴器，而联轴器的外部一般设有防护罩提供防护，然而防护罩在安装固定时，都是采用螺栓固定，而螺栓固定不方便拆卸，为此我们提出了一种发电机防护结构。
实用新型内容
本实用新型提出的一种发电机防护结构，解决了现有发电机联轴器没有教好的防护措施，而且防护结构不方便打开的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种发电机防护结构，包括机体，所述机体的底部固定连接有底座，所述底座的顶部转动连接有两个活动罩，两个所述活动罩相互靠近的一侧的内壁的顶部均焊接有固定块，两个所述固定块相互靠近的一侧均开设有固定槽，所述固定槽的顶部内壁和底部内壁沿其长度方向开设有滑槽，所述滑槽的内部滑动安装有滑块，所述滑块伸出滑槽的一侧焊接有挤压块，两个所述挤压块相互远离的一侧均连接有弹簧，两个挤压块相互靠近的一侧设有挤压球，两个所述挤压球相互靠近的一侧焊接有固定杆，所述固定杆的顶部焊接有转轴，所述转轴的两侧设有与固定杆焊接的挡板，所述挡板和转轴相互靠近的一侧设有与活动罩固定连接的限位板。
优选的，所述挤压块靠近挤压球的一侧设有圆弧凹面，所述圆弧凹面内粘接有橡胶垫。
优选的，所述挡板和限位板的竖截面均为L型结构，所述转轴远离固定杆的一端焊接有把手，两个所述活动罩相互靠近的一侧的顶部均开设有弧形槽，且转轴套设在弧形槽内。
优选的，所述活动罩的底部外壁焊接有连接块，所述连接块的内部活动套设有固定轴，所述固定轴的两端焊接有夹板，且夹板的底端与底座焊接。
优选的，所述机体与底座通过螺栓连接，所述机体上设有联轴器，且活动罩套设在联轴器的外部。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过安装活动罩、固定块、弹簧、滑块、挤压块、挤压球、固定杆、转轴、挡板和限位板等结构，其中转动转轴，转轴带动固定杆横向水平设置时，会使固定杆带动挤压球压迫挤压块，而挤压块在弹簧在弹力下回与挤压球紧密接触，这样就使固定杆保持固定，而此时固定杆带动挡板转到限位板的上方，使得挡板和限位板交错设置，从而可对活动罩进行固定，该装置设计新颖，操作简单，方便对活动罩快速固定和拆卸，省时省力，有利于设备的维护。
附图说明

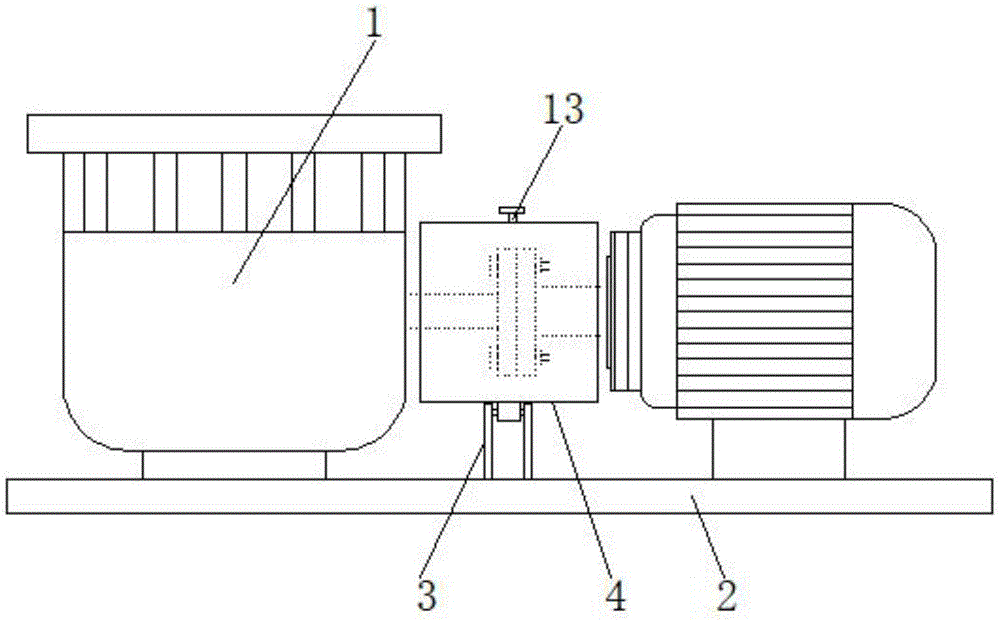

图1为本实用新型提出的一种发电机防护结构的正视结构示意图；
图2为本实用新型提出的一种发电机防护结构的活动罩侧视结构示意图；
图3为本实用新型提出的一种发电机防护结构的局部放大结构示意图。
图中：1机体、2底座、3夹板、4活动罩、5固定块、6固定槽、7滑槽、8滑块、9挤压块、10弹簧、11挤压球、12固定杆、13转轴、14挡板、15限位板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种发电机防护结构，包括机体1，机体1的底部固定连接有底座2，底座2的顶部转动连接有两个活动罩4，两个活动罩4相互靠近的一侧的内壁的顶部均焊接有固定块5，两个固定块5相互靠近的一侧均开设有固定槽6，固定槽6的顶部内壁和底部内壁沿其长度方向开设有滑槽7，滑槽7的内部滑动安装有滑块8，滑块8伸出滑槽7的一侧焊接有挤压块9，两个挤压块9相互远离的一侧均连接有弹簧10，两个挤压块9相互靠近的一侧设有挤压球11，两个挤压球11相互靠近的一侧焊接有固定杆12，固定杆12的顶部焊接有转轴13，转轴13的两侧设有与固定杆12焊接的挡板14，挡板14和转轴13相互靠近的一侧设有与活动罩4固定连接的限位板15。
本实施例中，挤压块9靠近挤压球11的一侧设有圆弧凹面，圆弧凹面内粘接有橡胶垫。
本实施例中，挡板14和限位板15的竖截面均为L型结构，转轴13远离固定杆12的一端焊接有把手，两个活动罩4相互靠近的一侧的顶部均开设有弧形槽，且转轴13套设在弧形槽内。
本实施例中，活动罩4的底部外壁焊接有连接块，连接块的内部活动套设有固定轴，固定轴的两端焊接有夹板3，且夹板3的底端与底座2焊接。
本实施例中，机体1与底座2通过螺栓连接，机体1上设有联轴器，且活动罩4套设在联轴器的外部。
本实施例中，首先，转动转轴13，转轴13带动固定杆12横向水平设置时，会使固定杆12带动挤压球11压迫挤压块9，而挤压块9在弹簧10在弹力下回与挤压球11紧密接触，这样就使固定杆12保持固定，而此时固定杆12还带动挡板14转到限位板15的上方，使得挡板14和限位板15交错设置，从而可对活动罩4进行固定，同理，在进行拆卸时，将转轴13转过90度，转轴13带动固定杆12变为纵向水平，也就是使固定杆12带动挡板14与限位板15分开，此时可以将两个活动罩4打开，整个装置方便对活动罩4快速固定和拆卸，省时省力，有利于设备的维护。
