技术领域
本实用新型涉及城市绿化领域，尤其涉及一种城市绿化带苗木修剪设备。
背景技术
绿化带，指的是供绿化的条形地带。可以消除视觉疲劳、净化环境、美化城市、减少交通事故等作用，在城市占据着不可取代的重要地位。在城市绿化工作中需要定期对绿化带进行修剪，能够增加美观程度，同时也避免绿化带对道路的通行造成阻碍。现有技术中的绿化带修剪设备有有剪刀修剪和电锯修剪，无论哪一种方式修剪效率都比较低，且不容易修剪整齐。
实用新型内容
本实用新型的目的是为了解决现有技术中存在效率低、不方便修剪整齐的缺点，而提出的一种城市绿化带苗木修剪设备。
为达到以上目的，本实用新型采用的技术方案为：一种城市绿化带苗木修剪设备，包括机架，所述机架的一侧设有与外部设备连接的安装机构，所述机架上设有三个平面修剪机构，所述平面修剪机构包括安装架，所述安装架的下方设有矩形框状的安装框，所述安装框的两侧固定连接有导杆，所述安装架的两侧固定有滑套，所述导杆分别插装在两个滑套内且沿滑套的内壁滑动，所述安装框上等距固定有切割片，所述安装架上设有驱动安装框沿导杆的轴向来回滑动的驱动机构，三个所述平面修剪机构的安装框呈U形分布。
优选的，所述安装机构包括液压伸缩杆，所述液压伸缩杆竖直设置，所述液压伸缩杆的上端与机架固定连接，所述液压伸缩杆的下端垂直固定连接有安装板。
优选的，所述驱动机构包括导板，所述导板通过连接杆与安装框的边缘固定连接，所述导板上开设有条形口，所述条形口内滑动安装有滑块，所述滑块的上部与连接板的一端固定连接，所述连接板的另一端垂直连接有转轴，所述转轴转动安装在安装架上，所述安装架上设有驱动转轴绕其中轴自转的旋转机构。
优选的，所述旋转机构包括电机，所述电机固定在安装架上，所述电机的输出轴同轴连接有驱动轮，所述转轴的端部同轴连接有传动轮，所述传动轮通过传动带与驱动轮连接。
优选的，所述平面修剪机构还包括格栅板，所述格栅板设在安装框的外侧且与安装框平行，所述格栅板的两侧连接有多个连杆，所述连杆的端部通过螺栓与安装架连接。
与现有技术相比，本实用新型具有以下有益效果：
1、本实用新型采用三个平面修剪机构分别对绿化带的三面进行修剪，随着设备的移动，能够快速进行修剪，修剪效率高；
2、安装框沿导杆来回移动，且安装框上设置了多个切割片，通过切割片的往复移动，能够实现对绿化带的修剪，且便于修剪平整。
附图说明

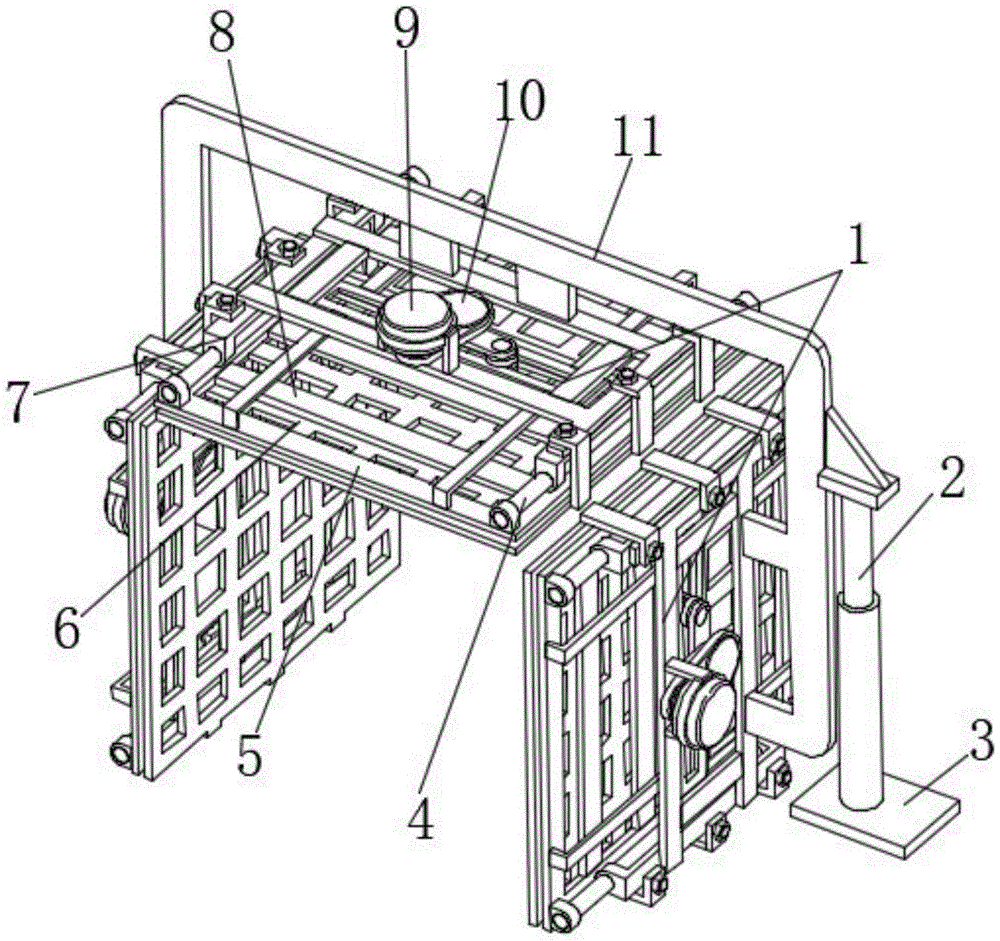

图1为本实用新型的结构示意图；
图2为本实用新型的平面修剪机构的结构示意图；
图3为本实用新型的平面修剪机构的剖视结构示意图；
图4为图3中A处的结构示意图。
图中：平面修剪机构1、液压伸缩杆2、安装板3、导杆4、安装框5、格栅板6、安装架7、切割片8、电机9、传动轮10、机架11、传动带12、滑块13、条形口14、滑套15、驱动轮16、连接杆17、导板18、连接板19、转轴20。
具体实施方式
以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。
如图1-4所示的一种城市绿化带苗木修剪设备，包括机架11，机架11的一侧设有与外部设备连接的安装机构，安装机构包括液压伸缩杆2，液压伸缩杆2竖直设置，液压伸缩杆2的上端与机架11固定连接，液压伸缩杆2的下端垂直固定连接有安装板3。安装板3与外部设备连接，例如将安装板3与小车连接，这样移动小车即可以使得修剪设备沿着绿化带移动，从而对绿化带进行修剪，通过液压伸缩杆2能够对修剪设备的高度进行调整，从而使其靠近绿化带的表面。
机架11上设有三个平面修剪机构1，平面修剪机构1包括安装架7，安装架7的下方设有矩形框状的安装框5，安装框5的两侧固定连接有导杆4，安装架7的两侧固定有滑套15，导杆4分别插装在两个滑套15内且沿滑套15的内壁滑动，安装框5上等距固定有切割片8，安装架7上设有驱动安装框5沿导杆4的轴向来回滑动的驱动机构，三个平面修剪机构1的安装框5呈U形分布。在进行修剪的使用，绿化带位于三个平面修剪机构1的中间，这样三个平面修剪机构1能够分别对绿化带的三面进行修剪，效率高，在驱动机构的作用下，安装框5沿导杆3来回滑动，安装框5上设置的切割片8对绿化带的表面进行修剪，在导杆4的作用下，切割片8能够方便切割得更加平整。
驱动机构包括导板18，导板18通过连接杆17与安装框5的边缘固定连接，导板18上开设有条形口14，条形口14内滑动安装有滑块13，滑块13的上部与连接板19的一端固定连接，连接板19的另一端垂直连接有转轴20，转轴20转动安装在安装架7上，安装架7上设有驱动转轴20绕其中轴自转的旋转机构。转轴20驱动连接板19绕其轴线旋转，连接片19带动滑块13旋转，滑块13通过条形口14驱动导板18移动，导板18又与安装框5固定连接，这样安装框5能够在导杆4和滑块13的共同作用下做直线往复运动。
旋转机构包括电机9，电机9固定在安装架7上，电机9的输出轴同轴连接有驱动轮16，转轴20的端部同轴连接有传动轮10，传动轮10通过传动带12与驱动轮16连接。平面修剪机构1还包括格栅板6，格栅板6设在安装框5的外侧且与安装框5平行，格栅板6的两侧连接有多个连杆，连杆的端部通过螺栓与安装架7连接。电机9通过电源线与外部电源连接，电机9可以采用南京金力电机有限公司生产的YLJ180三相交流力矩电机。格栅板6起到防护的作用，同时不影响绿化带的枝条端部进入平面修剪机构1内被修剪。
工作原理：在进行修剪时，三个平面修剪机构1分别贴近绿化带的三面，在移动的过程中同时进行修剪，能够提高修剪效率，修剪依靠安装框5的直线往复移动带动其上设置的切割片8进行切割，能够提高修剪的平整度。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
