技术领域
本实用新型涉及压力变送器技术领域，具体涉及了一种压力变送器用固定架。
背景技术
压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，在对气体的压力进行测试时，需要将压力变送器安装到通气管道的顶部，传统的安装方式，是直接将压力变送器通过旋拧的方式安装到通气管道的顶部，在工作过程中可能因为气体的冲撞或者外界的振动，导致连接处松动，进而影响压力变送器测量的精准度。
实用新型内容
针对现有技术的不足，本实用新型提供一种压力变送器用固定架，具备稳固压力变送器的优点，解决了传统压力变送器容易松动的问题。
本实用新型的压力变送器用固定架，包括底座和锰钢圆环，所述底座顶部的中央开设有插孔，所述底座底部且与插孔相对应的位置处开设有通孔，所述通孔与插孔相连通，所述底座底部且靠近正面的左右两侧均固定连接有第一卡箍，所述第一卡箍的背面固定连接有第二卡箍，所述底座顶部左右两侧的中央均固定连接有第一铰链，所述第一铰链的转轴上固定连接有固定杆，所述固定杆远离第一铰链的一端固定连接有第二铰链，所述第二铰链远离固定杆的一侧固定连接有连接垫片，所述连接垫片靠近顶部的中央位置处开设有连接孔，所述锰钢圆环左右两侧且靠近顶部的中央位置处开设有螺纹孔。
本实用新型的压力变送器用固定架，其中连接垫片的俯视面为圆弧形结构，所述连接垫片远离第二铰链的一侧与锰钢圆环的外壁相贴合，所述连接孔和螺纹孔的位置相对应，所述连接孔和螺纹孔内螺纹连接有连接螺栓，该结构设置，便于工作人员将连接垫片与锰钢圆环相连接起来，提高了压力变送器在工作时的稳定性。
本实用新型的压力变送器用固定架，其中第一卡箍和第二卡箍均为半圆环形结构，所述第一卡箍和第二卡箍的内壁均固定连接有橡胶垫，该结构设置，提高了该装置与通气管道之间连接的稳定性。
本实用新型的压力变送器用固定架，其中第一卡箍的底部和第二卡箍的底部均固定连接有连接板，两个所述连接板通过固定螺栓相固定连接，该结构设置，便于工作人员将底座稳定的固定在通气管道上。
本实用新型的压力变送器用固定架，其中插孔的内部固定连接有第一橡胶垫圈，所述第一橡胶垫圈的内径小于通孔的直径，该结构设置，提高了该装置与压力变送器连接的稳定性，同时不影响压力变送器安装到通气管道上。
本实用新型的压力变送器用固定架，其中锰钢圆环的内壁固定连接有第二橡胶垫圈，所述第二橡胶垫圈的内径与第一橡胶垫圈的内径相同，所述第一橡胶垫圈和第二橡胶垫圈的内壁均开设有防滑纹，该结构设置，进一步提高了该装置与压力变送器连接的稳定性，降低了压力变送器在工作过程中受振动的影响。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过在底座顶部设置的第一铰链、固定杆、第二铰链、连接垫片，配合在锰钢圆环外壁设置的螺纹孔，使得工作人员可以事先将锰钢圆环套在压力变送器上，再通过连接螺栓使连接垫片与锰钢圆环相连接，能够有效的对压力变送器起到限位固定的作用，降低了压力变送器在工作过程中受振动的影响，避免压力变送器从连接处松动，提高了压力变送器的测量精度。
2、本实用新型通过在底座底部左右两侧设置的第一卡箍和第二卡箍，配合第一卡箍和第二卡箍底部设置的连接板，便于工作人员将底座稳定的固定在通气管道上，通过在底座上设置的插孔以及通孔，配合插孔上设置的第一橡胶垫圈，能够对压力变送器起到限位固定的作用，通过在锰钢圆环上设置的第二橡胶垫圈，降低了外界振动对压力变送器造成的影响，提高了压力变送器在工作时的稳定性。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

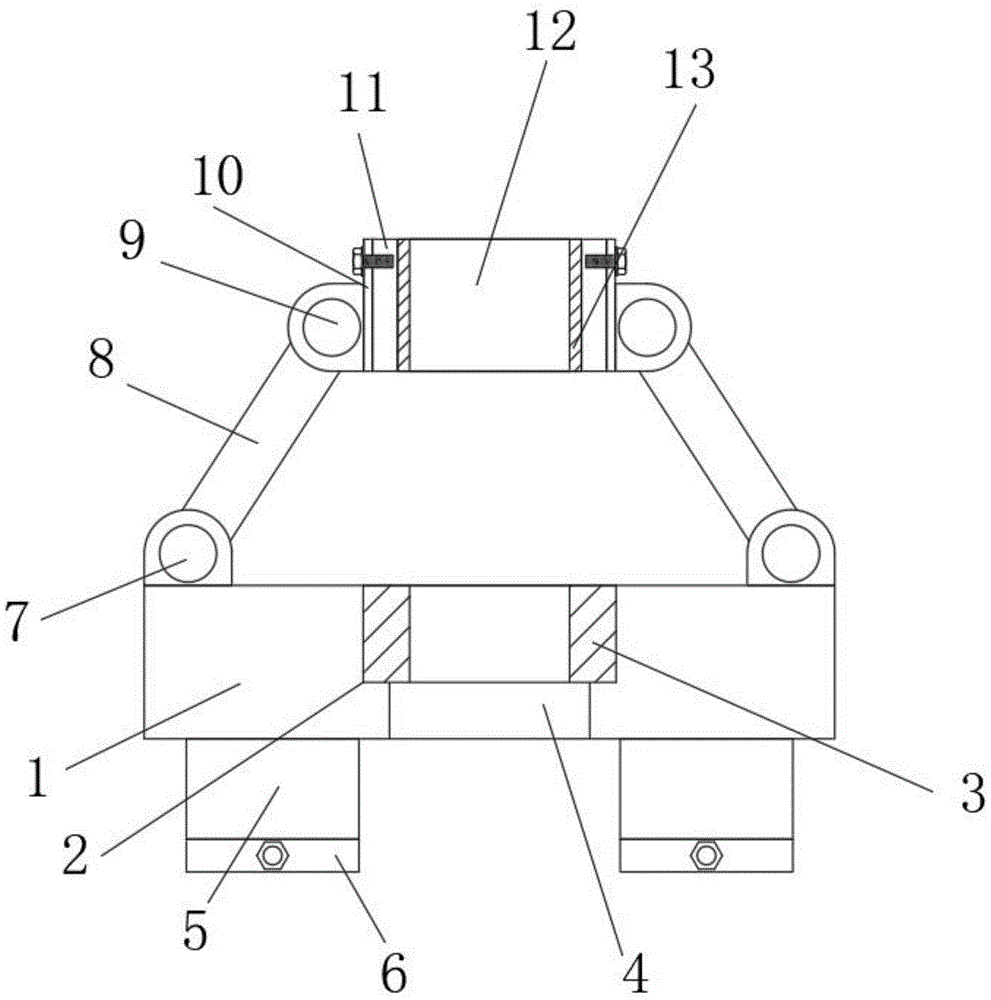

图1为本实用新型整体正面剖视结构示意图；
图2为本实用新型整体左视结构示意图；
图3为本实用新型锰钢圆环立体结构示意图。
图中：1、底座；2、插孔；3、第一橡胶垫圈；4、通孔；5、第一卡箍；51、第二卡箍；6、连接板；7、第一铰链；8、固定杆；9、第二铰链；10、连接垫片；101、连接孔；11、锰钢圆环；111、螺纹孔；12、第二橡胶垫圈。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-3，本实用新型的压力变送器用固定架，包括底座1和锰钢圆环11，底座1顶部的中央开设有插孔2，底座1底部且与插孔2相对应的位置处开设有通孔4，通孔4与插孔2相连通，底座1底部且靠近正面的左右两侧均固定连接有第一卡箍5，第一卡箍5的背面固定连接有第二卡箍51，底座1顶部左右两侧的中央均固定连接有第一铰链7，第一铰链7的转轴上固定连接有固定杆8，固定杆8远离第一铰链7的一端固定连接有第二铰链9，第二铰链9远离固定杆8的一侧固定连接有连接垫片10，连接垫片10靠近顶部的中央位置处开设有连接孔101，锰钢圆环11左右两侧且靠近顶部的中央位置处开设有螺纹孔111。
连接垫片10的俯视面为圆弧形结构，连接垫片10远离第二铰链9的一侧与锰钢圆环11的外壁相贴合，连接孔101和螺纹孔111的位置相对应，连接孔101和螺纹孔111内螺纹连接有连接螺栓，该结构设置，便于工作人员将连接垫片10与锰钢圆环11相连接起来，提高了压力变送器在工作时的稳定性。
第一卡箍5和第二卡箍51均为半圆环形结构，第一卡箍5和第二卡箍51的内壁均固定连接有橡胶垫，该结构设置，提高了该装置与通气管道之间连接的稳定性。
第一卡箍5的底部和第二卡箍51的底部均固定连接有连接板6，两个连接板6通过固定螺栓相固定连接，该结构设置，便于工作人员将底座1稳定的固定在通气管道上。
插孔2的内部固定连接有第一橡胶垫圈3，第一橡胶垫圈3的内径小于通孔4的直径，该结构设置，提高了该装置与压力变送器连接的稳定性，同时不影响压力变送器安装到通气管道上。
锰钢圆环11的内壁固定连接有第二橡胶垫圈12，第二橡胶垫圈12的内径与第一橡胶垫圈3的内径相同，第一橡胶垫圈3和第二橡胶垫圈12的内壁均开设有防滑纹，该结构设置，进一步提高了该装置与压力变送器连接的稳定性，降低了压力变送器在工作过程中受振动的影响。
在使用本实用新型时，工作人员首先将底座1放置在通气管道上，并使通孔4与通气管道上的连接口相对应，之后工作人员将第一卡箍5和第二卡箍51上的连接板6通过螺栓相固定起来，此时完成对底座1的安装，之后工作人员将锰钢圆环11套入压力变送器的连接杆上，之后将压力变送器的连接杆从插孔2中插入，并拧入通气管道上的连接口中，此时完成对压力变送器的初步固定，之后工作人员上下滑动锰钢圆环11，将锰钢圆环11调整到适宜的位置处，之后工作人员翻动固定杆8，使第二铰链9上的连接垫片10与锰钢圆环11的外壁相贴合，此时连接孔101与螺纹孔111相对应，工作人员将连接螺栓拧入螺纹孔111中，即可完成对压力变送器的固定。
以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
