技术领域
本实用新型涉及防护装置技术领域，具体为一种普通机床的可折叠防护装置。
背景技术
防护装置是指保护人体使其远离生产危险的工作区域的装置，会根据不同的工作区域分为电器、机械、防雷等种类，现在市场上普通工厂内使用的机床防护装置基本可以满足人们的使用需求，但仍然存在着一些问题。
传统的普通机床的防护装置一般设置有加工厂槽，并且在加工槽外表面会设置一块防护装置，并且该防护装置与机床之间为固定死的，在拿取物件时，一般都是通过机床上的伸缩结构将加工槽拉出防护装置的防护范围，使其暴露的方式，所涉及的结构复杂，操作不便，且占用面积大，因此亟需一种普通机床的可折叠防护装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种普通机床的可折叠防护装置，以解决上述背景技术中提出的结构复杂，操作不便，且占用面积大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种普通机床的可折叠防护装置，包括机床，所述机床上端右侧固定有第一连接轴，且第一连接轴右端固定有第一连接板，所述第一连接板远离第一连接轴的一端固定有第二连接轴，且第二连接轴的底端固定有第二连接板，所述第二连接板右侧下端固定有把手，所述第一连接板和第二连接板内部皆开设有滑轨，两组所述滑轨内部皆滑动连接有滑块，上端所述滑块的底部与下端所述滑块的左侧皆固定有第三连接轴，两组所述第三连接轴之间通过连接杆连接。
优选的，所述机床上端左侧固定有第一固定块，且第一固定块右端中部固定有弹簧，所述弹簧远离第一固定块的一端固定在第二固定块上，且第二固定块的底端固定在第一连接板顶端，所述第一连接轴左方的机床顶端固定有与第一连接板相互配合的限位块。
优选的，所述限位块设置为倾斜状。
优选的，所述机床设置为“L”形，且机床“L”形底端的右侧开设有与第二连接板相互配合的凹槽。
优选的，所述凹槽的外表面以及限位块的右侧皆胶粘有橡胶软垫。
与现有技术相比，本实用新型的有益效果是：
1、该普通机床的可折叠防护装置设置有机床、第一连接轴、第一连接板、第二连接轴、第二连接板、把手、第三连接轴、连接杆与凹槽，使用时拉动把手，使得与把手底端固定连接的第二连接板远离凹槽，并且带动第二连接板另一端固定的第二连接轴，在第二连接轴的作用下第一连接板绕着第一连接轴转动，其次在第一连接板和第二连接板内部开设有滑轨，滑轨内部滑动连接的滑块带动着第三连接轴运动，待两组第三连接轴之间连接的连接杆到达合适位置，从而解决涉及结构复杂，操作不便的问题，操作起来较为便捷，占用面积小，提高了工作效率。
2、该普通机床的可折叠防护装置设置有第一连接板、第一固定块、弹簧、第二固定块和限位块，第一连接板顶端的第二固定块受到转动的力，此时与第二固定块左端固定的弹簧在复原力的作用下，弹簧带动着第二固定块与第一连接板往靠近第一固定块的方向运动，直至第一连接板的底端与限位块相抵接，通过上述结构能使得装置在打开后可以较为轻松的对第一连接板进行限位固定，不再需要螺钉以及其他较多的结构对其进行固定，结构简单实用，操作便捷省力，提高了装置的实用性和便捷性。
附图说明

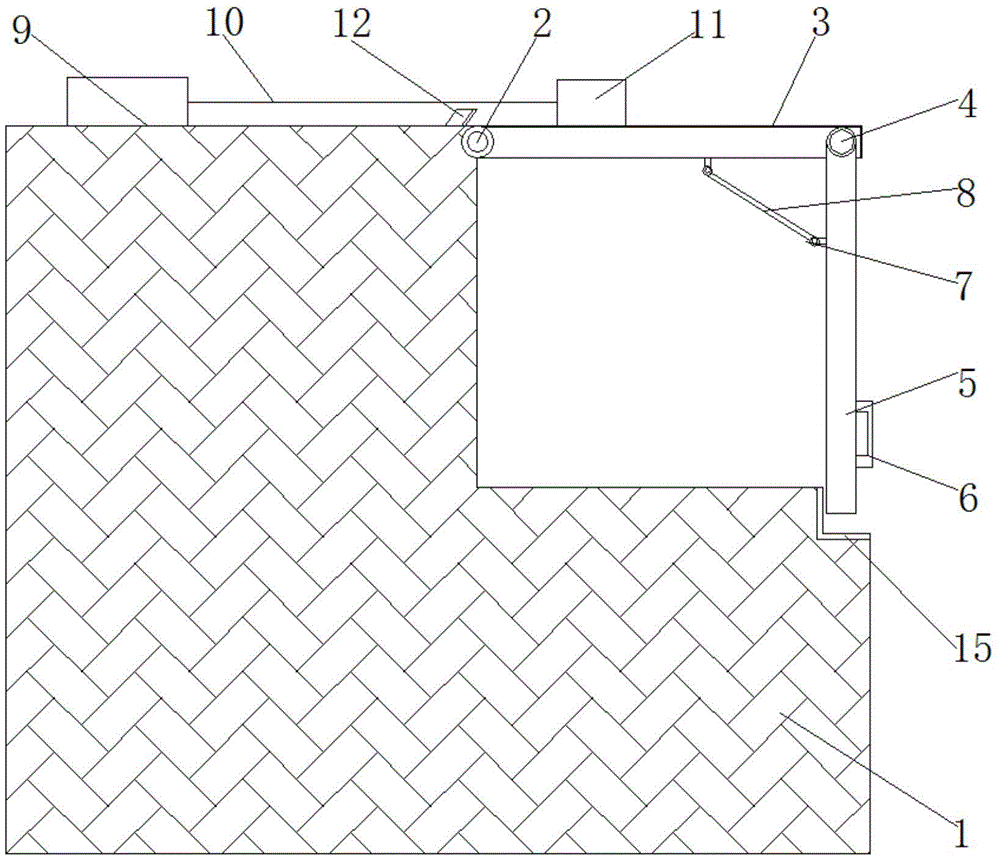

图1为本实用新型的结构侧视示意图；
图2为本实用新型的使用状态结构侧视示意图；
图3为本实用新型的图1中局部结构侧视剖面示意图。
图中：1、机床；2、第一连接轴；3、第一连接板；4、第二连接轴；5、第二连接板；6、把手；7、第三连接轴；8、连接杆；9、第一固定块；10、弹簧；11、第二固定块；12、限位块；13、滑轨；14、滑块；15、凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：
一种普通机床的可折叠防护装置，包括机床1，机床1上端右侧固定有第一连接轴2，且第一连接轴2右端固定有第一连接板3，第一连接板3远离第一连接轴2的一端固定有第二连接轴4，且第二连接轴4的底端固定有第二连接板5，机床1设置为“L”形，且机床1“L”形底端的右侧开设有与第二连接板5相互配合的凹槽15，其作用为限定第二连接板5的位置，使其不会向内部运动，确保装置的稳定性，凹槽15的外表面以及限位块12的右侧皆胶粘有橡胶软垫，其作用为防止第一连接板3和限位块12、凹槽15和第二连接板5之间追截接触碰撞，长期以往造成损坏，第二连接板5右侧下端固定有把手6，第一连接板3和第二连接板5内部皆开设有滑轨13，两组滑轨13内部皆滑动连接有滑块14，上端滑块14的底部与下端滑块14的左侧皆固定有第三连接轴7，两组第三连接轴7之间通过连接杆8连接。
机床1上端左侧固定有第一固定块9，且第一固定块9右端中部固定有弹簧10，弹簧10远离第一固定块9的一端固定在第二固定块11上，且第二固定块11的底端固定在第一连接板3顶端，第一连接轴2左方的机床1顶端固定有与第一连接板3相互配合的限位块12，其作用为使得第二固定块11和第一连接板3在弹簧10的复原力的作用下能够稳定快速的往第一固定块9方向运动，确保装置的平稳性，限位块12设置为倾斜状，其作用限定第一连接板3的位置，使其不会在弹簧10的作用下过度往第一固定块9方向运动，确保装置的稳定性，机床1设置为“L”形，且机床1“L”形底端的右侧开设有与第二连接板5相互配合的凹槽15，其作用为限定第二连接板5的位置，使其不会向内部运动，确保装置的稳定性，凹槽15的外表面以及限位块12的右侧皆胶粘有橡胶软垫，其作用为防止第一连接板3和限位块12、凹槽15和第二连接板5之间追截接触碰撞，长期以往造成损坏。
工作原理：使用时，首先拉动把手6，使得与把手6底端固定连接的第二连接板5远离凹槽15，并且带动第二连接板5另一端固定有的第二连接轴4，在第二连接轴4的作用下第一连接板3绕着第一连接轴2转动，其次在第一连接板3和第二连接板5内部开设有滑轨13，滑轨13内部滑动连接的滑块14带动着第三连接轴7运动，待两组第三连接轴7之间连接的连接杆8到达合适位置，从而解决涉及结构复杂，操作不便的问题。
在完成上述操作后，在第一连接板3顶端的第二固定块11受到转动的力，此时与第二固定块11左端固定的弹簧10在复原力的作用下，弹簧10带动着第二固定块11与第一连接板3往靠近第一固定块9的方向运动，直至第一连接板3的底端与限位块12相抵接，从而能使得装置在打开后可以较为轻松的对第一连接板3进行限位固定，不再需要螺钉以及其他较多的结构对其进行固定，结构简单实用，操作便捷省力，提高了装置的实用性和便捷性，操作到此结束。
