技术领域
本实用新型涉及智能充电桩技术领域，具体为一种智能充电桩充电触头用灰尘清扫装置。
背景技术
充电桩是指为电动汽车提供充电服务的充能设备，由于电动汽车目前最大的缺点便是续航能力较差，因此充电桩是其极为重要的配套设施，其主要分为落地式充电桩和挂壁式充电桩，主要采取计时、计电度、计金额的充电方式，使用方法是把充电桩上的充电触头插到电动汽车的连接口里即可。
现有的充电桩上的充电触头一般要么插在汽车上使用，要么挂在充电桩上，实际上与外界接触时间短，因此只需要定期清理即可，目前对充电触头的清理主要是采用人工方式进行，效率较低且效果还不好，清扫下的灰尘一般直接扬逸在空中，不易处理，对环境有一定影响。
实用新型内容
本实用新型的目的在于提供一种智能充电桩充电触头用灰尘清扫装置，清洗过程中灰尘难以外泄，清扫效果好，收集的灰尘便于处理，同时采用电力驱动方式，清洁效率较高，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种智能充电桩充电触头用灰尘清扫装置，包括固定框，所述固定框内焊接有防护罩，所述防护罩内安装有电机，所述电机的输出轴末端通过联轴器连接有转轴，所述转轴一端焊接有第一固定板，所述第一固定板下方通过两组第一连杆固定有第二固定板，所述第二固定板下表面胶接有软毛刷，所述第二固定板中部开设有通孔，所述第一固定板下表面中部焊接有固定块，所述固定块内焊接有轴承，所述轴承内圈焊接有第二连杆，所述第二连杆一端固定有引风机，所述引风机的进风管位于通孔内，所述引风机的出风管末端安装有集尘袋，所述固定框外壁一侧焊接有把手，所述把手上设有控制电机和引风机的开关按钮，所述固定框一端螺纹连接有固定环，所述固定环上胶接有第一橡胶套。
优选的，所述防护罩上开设有散热孔，所述散热孔内嵌设有滤尘网。
优选的，所述第二连杆一侧与引风机出风管之间设置有L形杆。
优选的，所述把手上开设有防滑纹，所述固定环外壁胶接有第二橡胶套。
优选的，所述固定框端部胶接有弹性橡胶垫圈。
优选的，所述固定环上靠近第一橡胶套一端胶接有海绵垫。
与现有技术相比，本实用新型的有益效果是：
在固定环上胶接有第一橡胶套，设置第一橡胶套将充电触头套入固定，形成了一定的封闭空间，通过电机带动软毛刷对充电触头表面灰尘进行清理，再通过引风机将扬起的灰尘抽吸到集尘袋内，设置固定框一端与固定环螺纹连接，可拆下固定环，对集尘袋进行清理，本装置清洗过程中灰尘难以外泄，清扫效果好，收集的灰尘便于处理，同时采用电力驱动方式，清洁效率较高。
附图说明

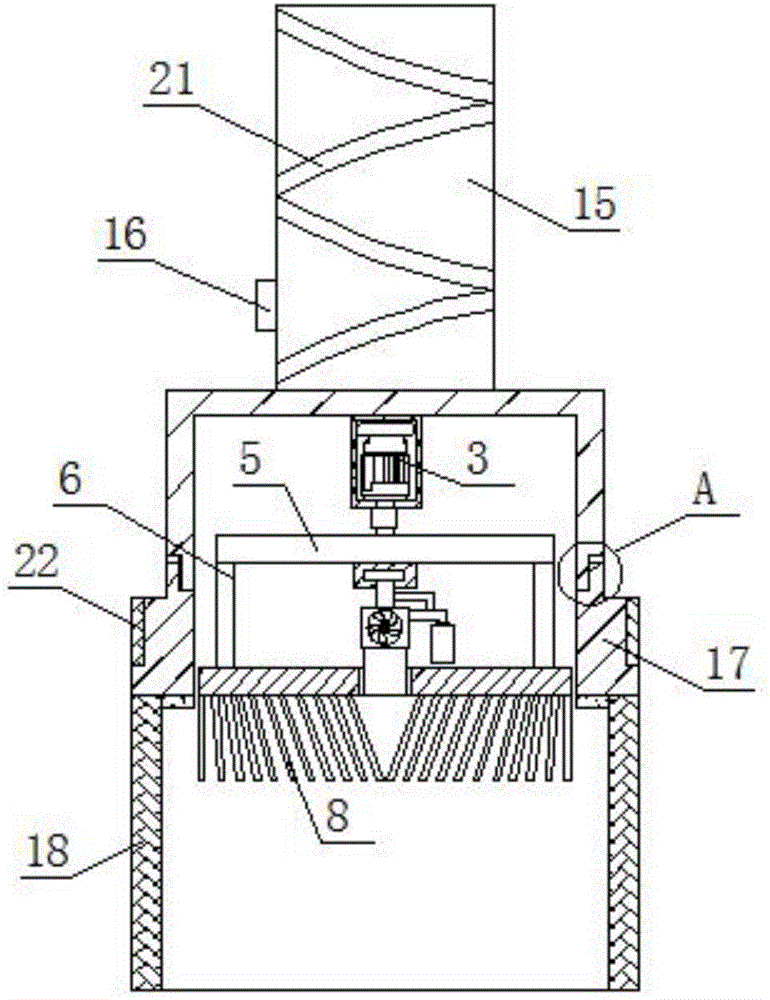

图1为本实用新型的结构示意图；
图2为本实用新型的正视结构示意图；
图3为本实用新型的第一固定板和第二固定板连接结构示意图；
图4为本实用新型图1的A结构放大示意图。
图中：1、固定框；2、防护罩；3、电机；4、转轴；5、第一固定板；6、第一连杆；7、第二固定板；8、软毛刷；9、通孔；10、固定块；11、轴承；12、第二连杆；13、引风机；14、集尘袋；15、把手；16、开关按钮；17、固定环；18、第一橡胶套；19、散热孔；20、L形杆；21、防滑纹；22、第二橡胶套；23、弹性橡胶垫圈；24、海绵垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种智能充电桩充电触头用灰尘清扫装置，包括固定框1，固定框1内焊接有防护罩2，防护罩2内安装有电机3，为了便于电机3的散热，在防护罩2上开设了散热孔19，散热孔19内嵌设了滤尘网，电机3的输出轴末端通过联轴器连接有转轴4，转轴4一端焊接有第一固定板5，第一固定板5下方通过两组第一连杆6固定有第二固定板7，第二固定板7下表面胶接有软毛刷8；
第二固定板7中部开设有通孔9，第一固定板5下表面中部焊接有固定块10，固定块10内焊接有轴承11，轴承11内圈焊接有第二连杆12，第二连杆12一端固定有引风机13，引风机13的进风管位于通孔9内，引风机13的出风管末端安装有集尘袋14，可收集灰尘并让空气通过，第二连杆12一侧与引风机13出风管之间设置有L形杆20，起辅助固定出风管的作用；
固定框1外壁一侧焊接有把手15，把手15上设有控制电机3和引风机13的开关按钮16，固定框1一端螺纹连接有固定环17，为了增强固定框1与固定环17之间的连接紧密性，在固定框1端部胶接有弹性橡胶垫圈23，在把手15上开设了防滑纹21，并在固定环17外壁胶接了第二橡胶套22，便于将固定环17和固定框1连接固定，固定环17上胶接有第一橡胶套18，第一橡胶套18为弹性橡胶套，将第一橡胶套18套在充电触头外壁将其固定，在固定环17上靠近第一橡胶套18一端胶接有海绵垫24，可在清扫灰尘时，使得充电触头与固定环17柔性接触。
工作原理：手握住把手15，将第一橡胶套18套在充电触头外壁并将充电触头推送至与固定环17接触，按下开关按钮16，启动电机3和引风机13，电机3带动软毛刷8对充电触头进行清理，引风机13将灰尘抽吸到集尘袋14内，清洗完毕后，旋下固定环17，取出集尘袋14，将袋内灰尘清理掉，再装回。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
