技术领域
本实用新型涉及齿轮加工领域，特别涉及一种汽车齿轮用具有防止碰撞功能的存放设备。
背景技术
齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，齿轮的传动是机械装备的重要组成部分，具有传递动力、变速换向功用，在汽车中生产过程中，齿轮是比不可少的部件之一，是组装汽车的基础，齿轮在生产结束后，需要对齿轮进行存放，而现有的存放设备中，都是采用齿轮之间相互叠加的方式，这种方式在运输过程中，齿轮之间会出现相互摩擦和产生碰撞，这样对齿轮具有一定的损坏作用，影响对汽车产品的质量。
实用新型内容
本实用新型的主要目的在于提供一种汽车齿轮用具有防止碰撞功能的存放设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种汽车齿轮用具有防止碰撞功能的存放设备，包括支撑板、移动轮、圆形状的第一托盘和第二托盘，所述第一托盘的底端固定安装在支撑板的顶部居中段，所述第一托盘和第二托盘的顶端部居中卡接有支撑柱，所述第一托盘的两端固定安装有第一定位块，所述第一定位块的顶端固定连接有定位杆，所述第一托盘和第二托盘的顶端部上还固定安装有固定块，所述固定块的一端与缓冲弹簧的一端固定连接，所述缓冲弹簧的另一端与夹紧板的一侧固定连接，所述第一托盘和第二托盘的顶部配合安装有齿轮。
进一步地，所述支撑板的底端部固定安装有移动轮。
进一步地，所述第一托盘和第二托盘的顶部均设置有橡胶垫。
进一步地，所述支撑柱的顶端开设有安装槽，所述第二托盘的底部居中段处固定连接有定位凸块，所述定位凸块与安装槽之间配合安装。
进一步地，所述第二托盘的两端固定连接有第二定位块，所述第二定位块上开设有定位孔，且定位孔中可穿过定位杆。
进一步地，所述夹紧板为弧形状，且夹紧板的夹紧面处设置有海绵垫。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型中第一托盘为固定状，第二托盘为可组装在第一托盘中，使得齿轮分别安装在第一托盘和第二托盘中，可以避免齿轮之间的相互叠放，而且第二托盘上设置有的第二定位块配合安装在定位杆上，使得第二托盘更加稳固；
2.本实用新型在第一托盘和第二托盘上均设置有缓冲弹簧，缓冲弹簧的一端与夹紧板之间固定连接，夹紧板可以对齿轮进行夹紧作用，避免齿轮在运输过程中出现晃动，具有很好的防碰撞的功能。
附图说明

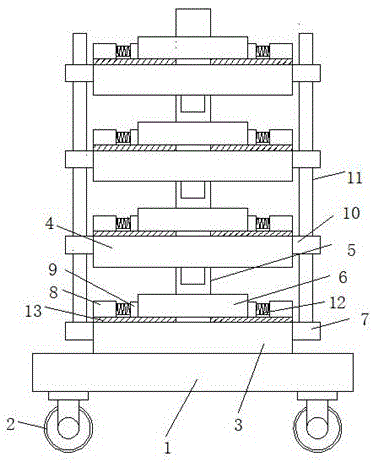

图1为本实用新型整体结构示意图；
图2为本实用新型第一托盘的俯视图；
图3为本实用新型第一托盘和第二托盘的组装结构示意图。
图中：1、支撑板；2、移动轮；3、第一托盘；4、第二托盘；5、支撑柱；501、安装槽；6、齿轮；7、第一定位块；8、固定块；9、夹紧板；10、第二定位块；11、定位杆；12、缓冲弹簧；13、橡胶垫；14、定位凸块。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，一种汽车齿轮用具有防止碰撞功能的存放设备，包括支撑板1、移动轮2、圆形状的第一托盘3和第二托盘4，所述第一托盘3的底端固定安装在支撑板1的顶部居中段，所述第一托盘3和第二托盘4的顶端部居中卡接有支撑柱5，所述第一托盘3的两端固定安装有第一定位块7，所述第一定位块7的顶端固定连接有定位杆11，所述第一托盘3和第二托盘4的顶端部上还固定安装有固定块8，所述固定块8的一端与缓冲弹簧12的一端固定连接，所述缓冲弹簧12的另一端与夹紧板9的一侧固定连接，所述第一托盘3和第二托盘4的顶部配合安装有齿轮6。
具体的，如图1所示，所述支撑板1的底端部固定安装有移动轮2。
具体的，如图1所示，所述第一托盘3和第二托盘4的顶部均设置有橡胶垫13。
通过采用上述方案，第一托盘3和第二托盘4的顶部均设置有橡胶垫13，橡胶垫13具有很好的缓冲性。
具体的，如图3所示，所述支撑柱5的顶端开设有安装槽501，所述第二托盘4的底部居中段处固定连接有定位凸块14，所述定位凸块14与安装槽501之间配合安装。
通过采用上述方案，使得第一托盘3和第二托盘4之间配合安装。
具体的，如图1所示，所述第二托盘4的两端固定连接有第二定位块10，所述第二定位块10上开设有定位孔，且定位孔中可穿过定位杆11。
通过采用上述方案，定位杆11的使用，使得第二托盘4的稳定性更好。
具体的，如图1所示，所述夹紧板9为弧形状，且夹紧板9的夹紧面处设置有海绵垫。
通过采用上述方案，在夹紧板9的内侧面上设置有的海绵垫对齿轮6进行过很好的保护作用。
需要说明的是，本实用新型为一种汽车齿轮用具有防止碰撞功能的存放设备，对齿轮6进行存放时，将齿轮6上的轴孔穿过第一托盘3上的支撑柱5，放置在第一托盘3的顶部上，然后缓冲弹簧12产生一个挤压力，使得夹紧板9对齿轮6进行夹紧固定，然后将第二托盘4的两端设置有的第二定位块10配合安装在定位杆11上，并且底部上的定位凸块14安装在支撑柱5顶端的安装槽501中，对第二托盘4完成安装，然后将齿轮6按照第一托盘3相同的方式进行存放，使用起来比较方便。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
