技术领域
本实用新型涉及广告板设备技术领域，具体为一种广告推广用便于更换幕布的广告板。
背景技术
广告板是用于室外环境下含有广告的立式广告板，一般采用钢铁骨架和塑料布制成，便于客户观看和收纳，一些公司在发布房屋广告的时候，会在室外环境下进行摆放，使客户更为直观的了解房屋的详细信息，进行广告推广，但是现有的广告推广用广告板结构较为简单，功能较为单一，常常占地面积较大，难以进行折叠，不便于运输，且现有的广告推广用广告板不便于对幕布进行更换，操作较为复杂，现有的广告推广用广告板难以对幕布进行清理，需投入人力进行清理，工作量较大，实用性较低，因此亟需一种广告推广用便于更换幕布的广告板来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种广告推广用便于更换幕布的广告板，以解决上述背景技术中提出的占地面积较大和不便于对幕布进行更换且难以对幕布进行清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种广告推广用便于更换幕布的广告板，包括靠近杆、第一铰接杆、第二铰接杆和弹簧，所述靠近杆的右侧通过第一铰接杆铰接有上升杆，且上升杆通过第二铰接杆铰接有第一固定杆，所述第一铰接杆靠近靠近杆的一侧套接有齿轮，所述靠近杆上连接有第三铰接杆，且第三铰接杆的另一端连接有第四铰接杆，所述第四铰接杆的另一端连接有第五铰接杆，且第五铰接杆的另一端与第一固定杆相连，所述第一固定杆上下两端开设有槽洞，且槽洞远离第二铰接杆的一侧皆固定连接有第二固定杆，所述第二固定杆通过弹簧连接有第一移动杆，所述第一移动杆相互靠近的一侧连接有插设杆，且插设杆远离上升杆的一侧连接有横杆，所述第一固定杆通过插设杆连接有更换板，且更换板的正面安装有第二移动杆，并且第二移动杆的背面固定连接有毛刷。
优选的，所述第五铰接杆的一端铰接有第一固定杆，所述第五铰接杆的另一端与第四铰接杆相铰接，所述第四铰接杆的一端铰接有上升杆，所述第四铰接杆的另一端铰接有第三铰接杆，且第三铰接杆的另一端与靠近杆相铰接。
优选的，所述槽洞上开设有有滑槽，所述第一移动杆的左右两侧安装有滑块，所述槽洞通过滑槽和滑块与第一移动杆构成滑动结构。
优选的，所述第一移动杆靠近第二固定杆的一侧连接有弹簧的一端，且弹簧的另一端与第二固定杆相连，所述第一移动杆通过弹簧与第二固定杆构成滑动结构。
优选的，所述更换板上开设有与插设杆相配合的连接槽，且连接槽的内侧尺寸与插设杆的外侧尺寸相同。
优选的，所述更换板的上下两端皆开设有滑槽，所述第二移动杆的背面安装有滑块，所述更换板通过滑槽和滑块与第二移动杆构成滑动结构。
与现有技术相比，本实用新型的有益效果是：该广告推广用便于更换幕布的广告板设置有靠近杆和上升杆，便于使用者将本装置进行折叠，缩小本装置的占地面积，设置有插设杆和更换板，便于使用者对广告板上的幕布进行更换，设置有第二移动杆和毛刷，便于对广告幕布上沾染的灰尘等杂质物进行清理。
(1)该装置通过设置有靠近杆和上升杆，便于使用者将本装置进行折叠，缩小本装置的占地面积，便于对本装置进行运输工作，结构科学合理，使用安全方便，为人们提供了很大的帮助。
(2)该装置通过设置有插设杆和更换板，便于使用者对广告板上的幕布进行更换，操作简单，增强装置的适应性，大大增强了本装置的实用性。
(3)该装置通过设置有第二移动杆和毛刷，便于使用者拉动第二移动杆对更换板上的广告幕布上沾染的灰尘等杂质物进行清理，免于投入人力对广告幕布进行清理，增大工作量，增强使用者的工作效率，进一步增强本装置的实用性。
附图说明

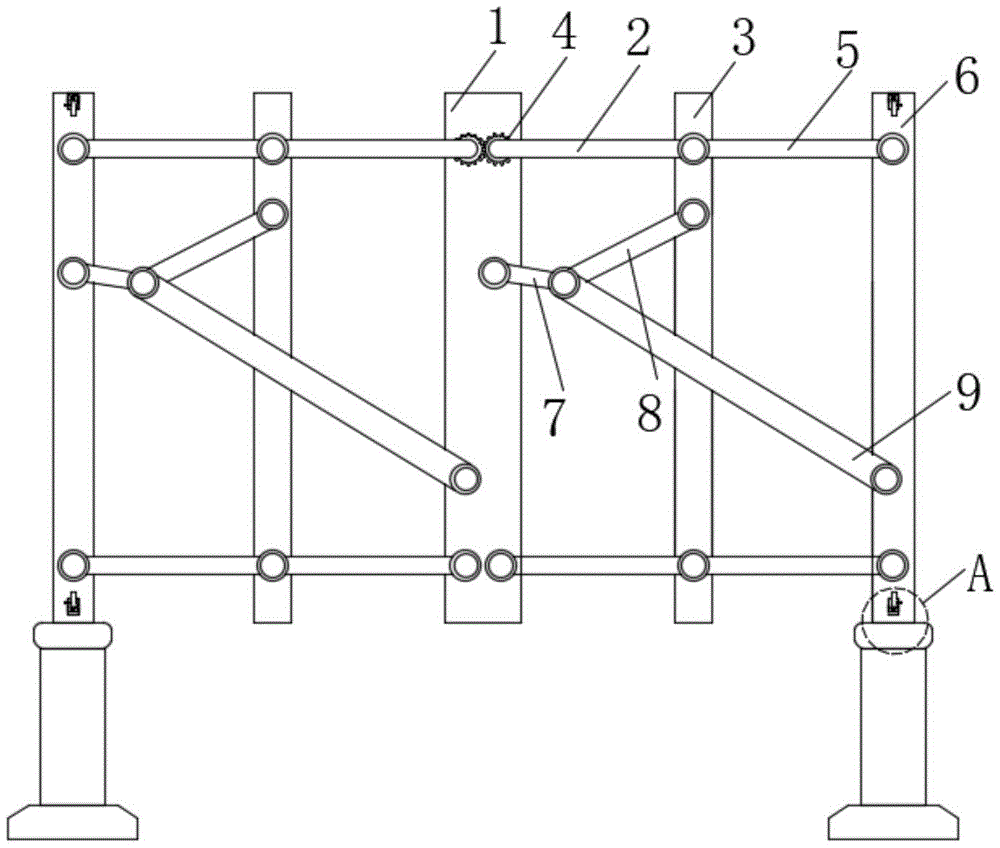

图1为本实用新型的结构背视剖面示意图；
图2为本实用新型的结构正视剖面示意图；
图3为本实用新型的结构俯视剖面示意图；
图4为本实用新型的图1中A处结构放大示意图。
图中：1、靠近杆；2、第一铰接杆；3、上升杆；4、齿轮；5、第二铰接杆；6、第一固定杆；7、第三铰接杆；8、第四铰接杆；9、第五铰接杆；10、槽洞；11、第二固定杆；12、弹簧；13、第一移动杆；14、插设杆；15、横杆；16、更换板；17、第二移动杆；18、毛刷。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：
一种广告推广用便于更换幕布的广告板，包括靠近杆1、第一铰接杆2、第二铰接杆5和弹簧12，靠近杆1的右侧通过第一铰接杆2铰接有上升杆3，且上升杆3通过第二铰接杆5铰接有第一固定杆6，第一铰接杆2靠近靠近杆1的一侧套接有齿轮4，靠近杆1上连接有第三铰接杆7，且第三铰接杆7的另一端连接有第四铰接杆8，第四铰接杆8的另一端连接有第五铰接杆9，且第五铰接杆9的另一端与第一固定杆6相连，第五铰接杆9的一端铰接有第一固定杆6，第五铰接杆9的另一端与第四铰接杆8相铰接，第四铰接杆8的一端铰接有上升杆3，第四铰接杆8的另一端铰接有第三铰接杆7，且第三铰接杆7的另一端与靠近杆1相铰接，当使用者需要对本装置进行折叠时，可向上拉动上升杆3，同时铰接在上升杆3上的第四铰接杆8受力发生角度变化向上运动，带动与第四铰接杆8相铰接的第三铰接杆7和第五铰接杆9同步向上，带动与第三铰接杆7相铰接的靠近杆1向第一固定杆6靠近，便于对本装置进行折叠，缩小本装置的占地面积，便于对本装置进行运输工作。
第一固定杆6上下两端开设有槽洞10，且槽洞10远离第二铰接杆5的一侧皆固定连接有第二固定杆11，第二固定杆11通过弹簧12连接有第一移动杆13，第一移动杆13相互靠近的一侧连接有插设杆14，且插设杆14远离上升杆3的一侧连接有横杆15，槽洞10上开设有有滑槽，第一移动杆13的左右两侧安装有滑块，槽洞10通过滑槽和滑块与第一移动杆13构成滑动结构，第一移动杆13靠近第二固定杆11的一侧连接有弹簧12的一端，且弹簧12的另一端与第二固定杆11相连，第一移动杆13通过弹簧12与第二固定杆11构成滑动结构，更换板16上开设有与插设杆14相配合的连接槽，且连接槽的内侧尺寸与插设杆14的外侧尺寸相同，当使用者需要对幕布进行更换时，可拉动横杆15，此时与横杆15相连的插设杆14受力，向靠近弹簧12的一侧靠近，同时与插设杆14相连的第一移动杆13随插设杆14同步运动，第一移动杆13上安装的滑块沿槽洞10上开设的滑槽滑动，向靠近第二固定杆11的一侧挤压弹簧12，将插设杆14从更换板16上开设的连接槽抽离出，此时使用者可将更换板16从第一固定杆6上取下，将需要安装的幕布贴至更换板16上，随后再次拉动横杆15，将更换板16安装在第一固定杆6上，便于使用者对广告板上的幕布进行更换，操作简单，增强装置的适应性，大大增强了本装置的实用性，第一固定杆6通过插设杆14连接有更换板16，且更换板16的正面安装有第二移动杆17，并且第二移动杆17的背面固定连接有毛刷18，更换板16的上下两端皆开设有滑槽，第二移动杆17的背面安装有滑块，更换板16通过滑槽和滑块与第二移动杆17构成滑动结构，当需要对幕布进行清理时，使用者可滑动第二移动杆17，第二移动杆17上安装的滑块沿更换板16上开设的滑槽滑动，第二移动杆17在滑动时，与第二移动杆17相连的毛刷18不断与幕布相贴合，对幕布上残留的灰尘等杂质物进行清理，免于投入人力对广告幕布进行清理，增强使用者的工作效率，进一步增强本装置的实用性。
工作原理：当使用者需要对幕布进行更换时，可拉动横杆15，此时与横杆15相连的插设杆14受力，向靠近弹簧12的一侧靠近，同时与插设杆14相连的第一移动杆13随插设杆14同步运动，第一移动杆13上安装的滑块沿槽洞10上开设的滑槽滑动，向靠近第二固定杆11的一侧挤压弹簧12，将插设杆14从更换板16上开设的连接槽抽离出，此时使用者可将更换板16从第一固定杆6上取下，将需要安装的幕布贴至更换板16上，随后再次拉动横杆15，将更换板16安装在第一固定杆6上，当需要对幕布进行清理时，使用者可滑动第二移动杆17，第二移动杆17上安装的滑块沿更换板16上开设的滑槽滑动，第二移动杆17在滑动时，与第二移动杆17相连的毛刷18不断与幕布相贴合，对幕布上残留的灰尘等杂质物进行清理。
当使用者需要对本装置进行折叠时，可向上拉动上升杆3，此时铰接在上升杆3上的第一铰接杆2和第二铰接杆5受力发生角度改变，两组套接在第一铰接杆2上齿轮4相互啮合受力转动，同时铰接在上升杆3上的第四铰接杆8受力发生角度变化向上运动，带动与第四铰接杆8相铰接的第三铰接杆7和第五铰接杆9同步向上，带动与第三铰接杆7相铰接的靠近杆1向第一固定杆6靠近，便于对本装置进行折叠，缩小本装置的占地面积，便于对本装置进行运输工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
