技术领域
本实用新型涉及婴儿车技术领域，具体涉及一种可折叠婴儿车。
背景技术
婴儿车是一种为婴儿户外活动提供便利条件而设计的工具车，有各种车型，一般0到四岁的孩子用的是婴儿车，是宝宝最喜爱的散步交通工具，更是妈妈带宝宝上街购物出游散步时的必需品。
当妈妈晚上推着宝宝散步时，由于天黑而使妈妈们看不到前方的具体路况以及不能使周围的车辆和行人注意到他们，，无形中降低了宝宝的安全系数，另外，家庭出游时，婴儿车因体积大而带不能带也是令妈妈们头疼的一件事。
实用新型内容
(一)要解决的技术问题
为了克服现有技术不足，现提出一种可折叠婴儿车，解决了妈妈晚上推着宝宝散步时，宝宝安全系数低以及家庭出游时，婴儿车因体积大而不能带的问题。
(二)技术方案
本实用新型通过如下技术方案实现：本实用新型提出了一种可折叠婴儿车，包括前万向轮、前连动杆、后连动杆、折叠器，所述前万向轮上焊接有前万向轮支撑杆，所述前万向轮支撑杆之间铰接有前连接杆，所述前万向轮支撑杆上铰接有所述前连动杆，所述前连动杆上设置有可压缩支撑杆，所述可压缩支撑杆一侧粘接有坐垫，所述坐垫一侧粘接有连接杆，所述连接杆另一侧粘接有靠垫，所述坐垫和所述靠垫四周设置有护栏，所述连接杆两侧铰接有固定杆，所述前连动杆上端插接有可伸缩U型管，所述可伸缩U型管顶端粘接有防滑垫，所述前连动杆上端两侧设置有螺栓，所述前连动杆与所述靠垫交点处铰接有遮阳棚，所述前连动杆中部铰接有所述折叠器，所述折叠器一侧铰接有所述后连动杆，所述后连动杆顶部铰接有可翻转置物架，所述可翻转置物架前端设置有灯泡，所述可翻转置物架内部设置有蓄电池，所述后连动杆底端铰接有后万向轮支撑杆，所述后万向轮支撑杆一侧焊接有后万向轮，所述后万向轮上设置有轮刹，所述后万向轮支撑杆之间铰接有后连接杆，所述后连接杆中部铰接有可伸缩支撑杆，所述可伸缩支撑杆另一侧铰接于所述固定板上。
进一步的，所述前连动杆与所述可压缩支撑杆铰接。
进一步的，所述坐垫、所述靠垫均与所述护栏粘接。
进一步的，所述前连动杆与所述螺栓通过螺纹连接。
进一步的，所述灯泡内嵌于所述可翻转置物架上。
进一步的，所述蓄电池内嵌于所述可翻转置物架上。
进一步的，所述灯泡与所述蓄电池通过电连接。
进一步的，所述后万向轮与所述轮刹铰接。
(三)有益效果
本实用新型相对于现有技术，具有以下有益效果：
1、为解决妈妈晚上推着宝宝在外面散步时，宝宝安全系数低的问题，本实用新型通过设置在可翻转置物架前端设置有一排灯泡，灯泡与蓄电池通过电连接，可以使周围的车辆和行人注意到宝宝和妈妈，提高了宝宝的安全系数，为宝宝照亮回家的路；
2、为解决家庭出游时，婴儿车因体积大而不能带的问题，本实用新型通过设置折叠器可将婴儿车折叠，折叠体积小，既节约空间，又方便灵活，可以随时随地携带，减少妈妈的劳累。
附图说明

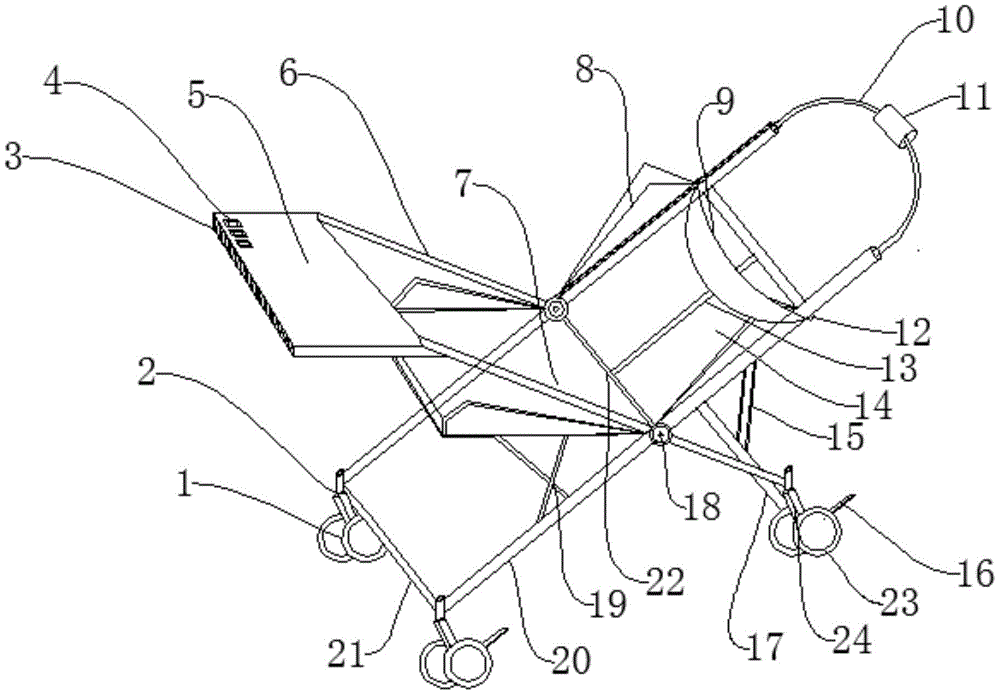

图1是本实用新型所述一种可折叠婴儿车的结构示意图；
图2是本实用新型所述一种可折叠婴儿车的主视图；
图3是本实用新型所述一种可折叠婴儿车的俯视图；
图4是本实用新型所述一种可折叠婴儿车中折叠器的剖切示意图。
附图标记说明如下：
1、前万向轮；2、前万向轮支撑杆；3、灯泡；4、蓄电池；5、可翻转置物架；6、后连动杆；7、坐垫；8、护栏；9、遮阳棚；10、可伸缩U型管；11、防滑垫；12、螺栓；13、固定杆；14、靠垫；15、可伸缩支撑杆；16、轮刹；17、后连接杆；18、折叠器；19、可压缩支撑杆；20、前连动杆；21、前连接杆；22；连接杆；23、后万向轮；24、后万向轮支撑杆。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
如图1-图3所示，本实施例一种可折叠婴儿车，包括前万向轮1、前连动杆20、后连动杆6，折叠器18，前万向轮1上焊接有前万向轮支撑杆2，前万向轮支撑杆2之间铰接有前连接杆21，前万向轮支撑杆2上铰接有前连动杆20，前连动杆20上设置有可压缩支撑杆19，可压缩支撑杆19一侧粘接有坐垫7，可压缩支撑杆19起支撑和折叠坐垫7的作用，坐垫7一侧粘接有连接杆22，连接杆22另一侧粘接有靠垫14，坐垫7和靠垫14四周设置有护栏8，护栏8使宝宝在婴儿车里更加安全，连接杆22两侧铰接有固定杆13，固定杆13使坐垫7和靠垫14更加牢固，前连动杆20上端插接有可伸缩U型管10，可伸缩U型管10顶端粘接有防滑垫11，前连动杆20上端两侧设置有螺栓12，妈妈们可以根据自己的身高通过螺栓12来调节可伸缩U型管10的长度，前连动杆20与靠垫14交点处铰接有遮阳棚9，前连动杆20中部铰接有折叠器18，折叠器18一侧铰接有后连动杆6，折叠器18可以使前连动杆20和后连动杆6在交汇点进行旋转折叠，后连动杆6上端铰接有可翻转置物架5，可翻转置物架5前端设置有灯泡3，可翻转置物架5内部设置有蓄电池4，后连动杆6底端铰接有后万向轮支撑杆24，后万向轮支撑杆24一侧焊接有后万向轮23，后万向轮23上设置有轮刹16，后万向轮支撑杆24之间铰接有后连接杆17，后连接杆17中部铰接有可伸缩支撑杆15，可伸缩支撑杆15另一侧铰接于固定杆13上，可伸缩支撑杆15可以调节靠垫14的倾斜角度，可供宝宝坐着、躺着，使宝宝处于一种舒服的状态。
其中，前连动杆20与可压缩支撑杆19铰接，坐垫7、靠垫14均与护栏8粘接，前连动杆20与螺栓12通过螺纹连接，灯泡3内嵌于可翻转置物架5上，蓄电池4内嵌于可翻转置物架5上，灯泡3与蓄电池4通过电连接，后万向轮23与轮刹16铰接。
本实施例的具体实施过程如下：将婴儿车进行展开时，只需顺时针扭动折叠器18，将前连动杆20和后连动杆6慢慢旋转到合适的高度即可，此时折叠器18将锁死，起到固定的作用，可压缩支撑杆19将坐垫7调到水平位置，可伸缩支撑杆15可以调节靠垫14的倾斜角度，供宝宝坐着，躺着，同时，灯泡3通过电线连接到蓄电池4，提高了宝宝的安全系数，为宝宝照亮前方的路，可翻转置物架5翻转后可以减小折叠后的空间，妈妈们可以根据自己的身高通过螺栓12来将可伸缩U型管10调节到合适长度，当妈妈们停车时，只需给轮刹16一个向下的力，即可将后万向轮23锁死，保证停车时不溜车，折叠时，逆时针扭动折叠器18，同时将可伸缩U型管10调节到长度最小，可伸缩支撑杆15和可压缩支撑杆19都调节到最短，将置物架5翻转过来，与坐垫7重合平行，此时，将前连动杆20和后连动杆6慢慢合上，使各个部件贴合即可。
上面的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
