技术领域
本实用新型涉及医疗技术领域，具体为一种中医科用可调节冲击力大小的医疗用诊断锤。
背景技术
神经科，主要诊治脑血管疾病、偏头痛、脑部炎症性疾病、脊髓炎、癫痫、帕金森、癫痫、脑瘫、共济失调、扭转痉挛、孤独症、老年性痴呆、神经系统变性病、代谢病和遗传病、三叉神经痛、坐骨神经病、周围神经病以及重症肌无力等神经疾病，采用CT、脑电图、TCD及血流变学检查等检测手段，同时诊治神经衰弱、失眠等功能性疾患，在神经科的医疗过程中，往往需要使用振动锤对患者身体部位的神经反射情况进行诊断操作。
根据患者体质的不同以及诊断部位的不同而需要使用不同的冲击力大小进行诊断操作，传统的诊断锤，仅靠医护人员控制施力大小的方式调节冲击力的大小，难以很好的控制冲击力的大小，增加医疗难度的同时降低了工作效率，给医护人员的使用带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种中医科用可调节冲击力大小的医疗用诊断锤，解决了传统的诊断锤，仅靠医护人员控制施力大小的方式调节冲击力的大小，难以很好的控制冲击力大小的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种中医科用可调节冲击力大小的医疗用诊断锤，包括锤外壳，所述锤外壳的底部固定连接有锤杆，所述锤外壳的右侧设置有外框架，所述锤外壳内腔的左侧固定连接有调节装置，所述外框架上贯穿设置有调节螺栓，所述调节螺栓的左端贯穿锤外壳的右侧并与调节装置固定连接，所述调节螺栓的表面且位于锤外壳的内腔套设有与调节装置配合设置的重锤块，所述重锤块的右侧通过冲击弹簧与锤外壳内腔的右侧固定连接，所述锤外壳的左侧固定连接有冲击橡胶，所述调节螺栓的表面且位于外框架的右侧套设有调节螺母。
所述调节装置包括调节外壳，所述调节外壳的右侧贯穿设置有受力块，所述调节螺栓的左端贯穿受力块并固定连接有限位块，所述限位块的右侧通过限位弹簧与受力块的左侧固定连接，且限位弹簧环绕设置于调节螺栓的表面。
优选的，所述重锤块的顶部和底部均通过转轴活动连接有位移轮，且位移轮与锤外壳的内壁接触。
优选的，所述调节螺栓的右端设置有防护胶皮。
优选的，所述锤杆的左侧设置有防滑胶皮。
优选的，所述限位块的顶部和底部均通过转轴活动连接有橡胶轮，且橡胶轮与调节外壳的内壁接触。
(三)有益效果
本实用新型提供了一种中医科用可调节冲击力大小的医疗用诊断锤。具备以下有益效果：该中医科用可调节冲击力大小的医疗用诊断锤，通过调节装置的改良，以及外框架、调节螺栓、重锤块和冲击弹簧等部件的配合使用，使得诊断锤可以很好的控制冲击力的大小，降低医疗难度的同时提高了工作效率，方便了医护人员的使用。
附图说明

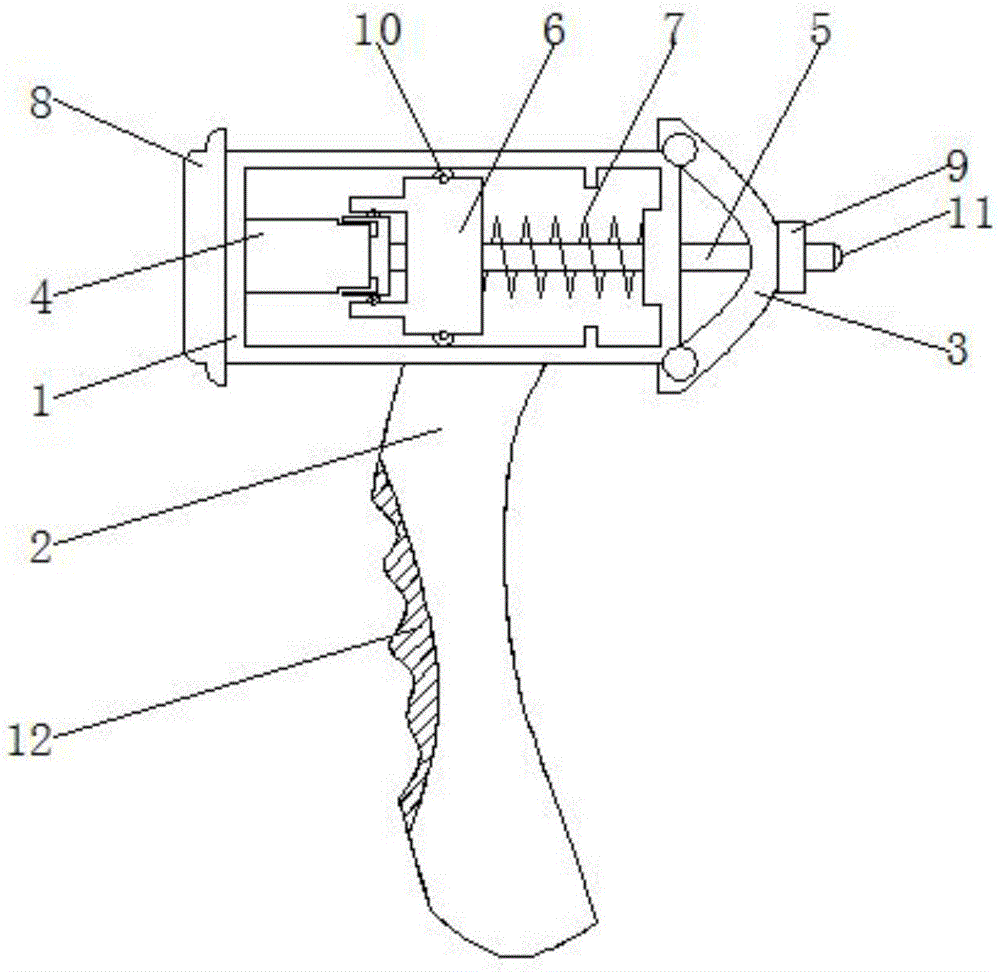

图1为本实用新型结构示意图；
图2为本实用新型调节装置的结构示意图。
图中：1、锤外壳；2、锤杆；3、外框架；4、调节装置；41、限位块；42、限位弹簧；43、受力块；44、橡胶轮；45、调节外壳；5、调节螺栓；6、重锤块；7、冲击弹簧；8、冲击橡胶；9、调节螺母；10、位移轮；11、防护胶皮；12、防滑胶皮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种中医科用可调节冲击力大小的医疗用诊断锤，包括锤外壳1，锤外壳1的底部固定连接有锤杆2，锤杆2的左侧设置有防滑胶皮12，防滑胶皮12用于增加医护人员使用时手部与锤杆2之间的摩擦力，锤外壳1的右侧设置有外框架3，锤外壳1内腔的左侧固定连接有调节装置4，外框架3上贯穿设置有调节螺栓5，调节螺栓5的右端设置有防护胶皮11，防护胶皮11用于对调节螺栓5进行防护操作，调节螺栓5的左端贯穿锤外壳1的右侧并与调节装置4固定连接，调节螺栓5的表面且位于锤外壳1的内腔套设有与调节装置4配合设置的重锤块6，重锤块6的顶部和底部均通过转轴活动连接有位移轮10，且位移轮10与锤外壳1的内壁接触，位移轮10用于限制重锤块6的移动范围，重锤块6的右侧通过冲击弹簧7与锤外壳1内腔的右侧固定连接，锤外壳1的左侧固定连接有冲击橡胶8，调节螺栓5的表面且位于外框架3的右侧套设有调节螺母9。
调节装置4包括调节外壳45，调节外壳45的右侧贯穿设置有受力块43，调节螺栓5的左端贯穿受力块43并固定连接有限位块41，限位块41的顶部和底部均通过转轴活动连接有橡胶轮44，且橡胶轮44与调节外壳45的内壁接触，限位块41的右侧通过限位弹簧42与受力块43的左侧固定连接，且限位弹簧42环绕设置于调节螺栓5的表面。
工作时，医护人员手持锤杆2，施力使得锤外壳1向左产生加速度，在加速度的作用下使得重锤块6相对于锤外壳1向右移动，随后使用冲击橡胶8冲击患者的对应部位，撞击后由于锤外壳1的加速度为零，因而重锤块6在冲击弹簧7的作用下冲击调节装置4，以此给锤外壳1提供冲击力。
医护人员可以通过转动调节螺母9的方式调节调节螺栓5的有效长度，使得限位块41相对于调节外壳45移动，从而改变调节装置4的有效长度，以此改变冲击弹簧7的弹性势能，从而达到可以在施力情况相同的情况下对冲击力进行调节的效果。
综上所述，该中医科用可调节冲击力大小的医疗用诊断锤，通过调节装置4的改良，以及外框架3、调节螺栓5、重锤块6和冲击弹簧7等部件的配合使用，使得诊断锤可以很好的控制冲击力的大小，降低医疗难度的同时提高了工作效率，方便了医护人员的使用。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
