技术领域
本实用新型涉及开关柜技术领域，具体讲是一种具有防雨水功能的室外电源开关柜。
背景技术
电源开关柜一般是按电气接线要求，将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压电源箱，正常运行时可借助手动或自动开关接通或分断电路，故障或不正常运行时借助保护电器切断电路或报警，借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
现有的室外电源开关柜，雨水会伴随风吹入其中，导致电力设备短路或损坏，同时由于使用长期的风吹日晒往往导致开关柜密封效果变差，而且现有的室外开关柜过度的注重密封，也会导致散热效果变差。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种具有防雨水功能的室外电源开关柜，柜体结构相对简单，耐候性良好，同时能够杜绝雨水流入、渗入及吹入柜体中，而且在很大程度上提高了柜体的散热效果。
本实用新型是这样实现的，构造一种具有防雨水功能的室外电源开关柜，包括箱体、底座和顶棚，箱体的一侧铰接有箱盖，底座连接于箱体底部并与箱体焊接，顶棚连接于箱体顶部；箱体的两侧向外突出形成有排气板，排气板表面开设有多个散热孔，箱体的内底壁设有底板，且底板与箱体通过螺丝连接，底座的内部镂空，且在内部安装有四个排气扇，排气扇贯穿底板，箱盖的内侧设有凸起状的橡胶壁，且橡胶壁与箱盖通过强力胶连接，橡胶壁与箱体之间相适配，顶棚由挡雨罩和雨沿构成，且雨沿底部敞开并在其内部形成有排气道，雨沿之间呈倾斜焊接，挡雨罩设置于雨沿的一侧。
优选的，散热孔之间呈等距均匀分布，通过设置的散热孔设置在散热板上，而散热板的设置有效增加了开关柜中的热量散发的效率。
优选的，散热孔还包括通道、弯口和阻隔片，弯口呈弯曲设置于通道的一端，阻隔片通过黏胶连接于弯口内侧，通过设置的散热孔数量较多，同时通过阻隔片和弯口构成的特殊阻挡结构，有效杜绝了外部雨水进入，从而提高了防雨水的效果，且不影响开关柜的散热。
优选的，阻隔片的内侧设有若干个凸起，且凸起与通道通过黏胶连接，通过设置的阻隔片呈半环状设置在通道和弯口的位置，使得外部的雨水和被风带起的雨水不会形成倒灌。
优选的，排气道底部的边缘位置设有密封圈，通过该密封圈有效保持了顶棚与箱体之间的密封性，挡雨罩、雨沿及箱体之间是相互连通的，同时雨沿与箱体通过螺丝连接并通过密封圈增加防水效果，保证了内部电气元件不受雨水影响。
优选的，橡胶壁的边缘位置黏贴有磁条，通过设置的磁条有利于箱盖和箱体之间紧闭，同时橡胶壁也会将箱体与箱盖之间的缝隙进行填充，防止外部有水渗入。
本实用新型具有如下优点：具体体现为：
优点1：通过设置的散热孔设置在散热板上，而散热板的设置有效增加了开关柜中的热量散发的效率；阻隔片通过黏胶连接于弯口内侧，通过设置的散热孔数量较多，同时通过阻隔片和弯口构成的特殊阻挡结构，有效杜绝了外部雨水进入，从而提高了防雨水的效果，且不影响开关柜的散热。
优点2：阻隔片的内侧设有若干个凸起，且凸起与通道通过黏胶连接，通过设置的阻隔片呈半环状设置在通道和弯口的位置，使得外部的雨水和被风带起的雨水不会形成倒灌。
优点3：排气道底部的边缘位置设有密封圈，通过该密封圈有效保持了顶棚与箱体之间的密封性，挡雨罩、雨沿及箱体之间是相互连通的，同时雨沿与箱体通过螺丝连接并通过密封圈增加防水效果，保证了内部电气元件不受雨水影响。
优点4：橡胶壁的边缘位置黏贴有磁条，通过设置的磁条有利于箱盖和箱体之间紧闭，同时橡胶壁也会将箱体与箱盖之间的缝隙进行填充，防止外部有水渗入。
附图说明

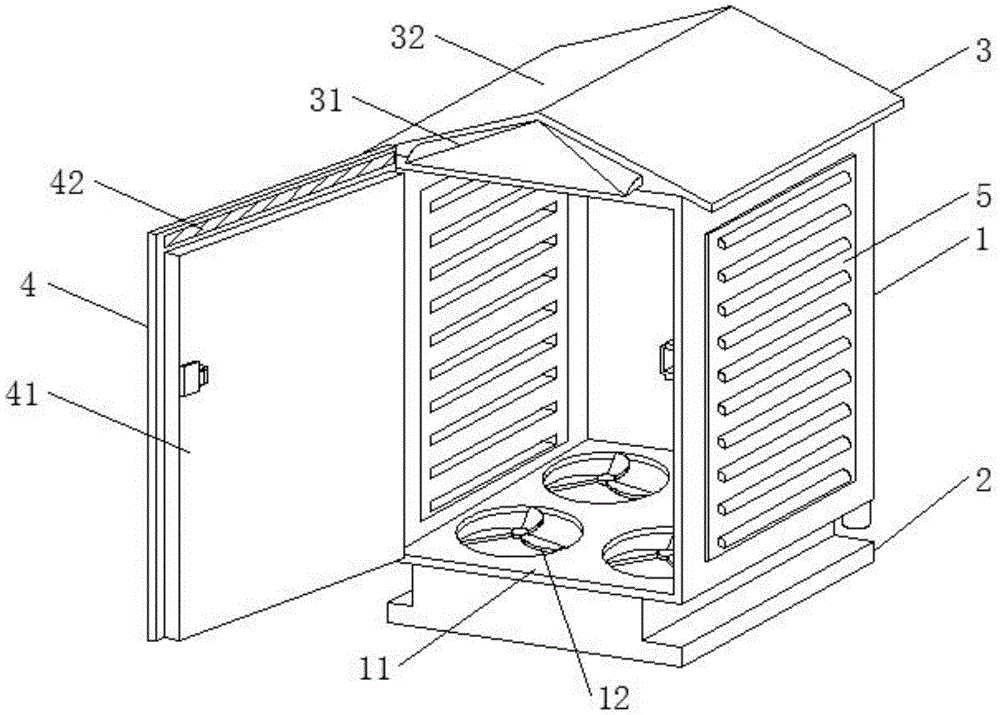

图1是本实用新型结构示意图；
图2是本实用新型的排气板纵剖示意图；
图3是本实用新型的顶棚纵剖示意图。
图中所示序号：1、箱体；11、底板；12、排气扇；2、底座；3、顶棚；31、挡雨罩；32、雨沿；33、密封圈；34、排气道；4、箱盖；41、橡胶壁；42、磁条；5、排气板；51、散热孔；52、通道；53、弯口；54、阻隔片；55、凸起。
具体实施方式
下面将结合附说明书附图对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围；此外，术语“第一”、“第二”、“第三”“上、下、左、右”等仅用于描述目的，而不能理解为指示或暗示相对重要性。同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型通过改进在此提供一种具有防雨水功能的室外电源开关柜，如说明书附图所示，可以按照如下方式予以实施；包括箱体1、底座2和顶棚3，箱体1的一侧铰接有箱盖4，底座2连接于箱体1底部并与箱体1焊接，顶棚3连接于箱体1顶部，箱体1的两侧向外突出形成有排气板5，排气板5表面开设有多个散热孔51，箱体1的内底壁设有底板11，且底板11与箱体1通过螺丝连接，底座2的内部镂空，且在内部安装有四个排气扇12，排气扇12贯穿底板11，箱盖4的内侧设有凸起状的橡胶壁41，且橡胶壁41与箱盖4通过强力胶连接，橡胶壁41与箱体1之间相适配，顶棚3由挡雨罩31和雨沿32构成，且雨沿32底部敞开并在其内部形成有排气道34，雨沿32之间呈倾斜焊接，挡雨罩31设置于雨沿32的一侧。
本实用新型中，所如图1-2所示，述散热孔51之间呈等距均匀分布，通过设置的散热孔51设置在散热板5上，而散热板5的设置有效增加了开关柜中的热量散发的效率，散热孔51还包括通道52、弯口53和阻隔片54，弯口53呈弯曲设置于通道52的一端，阻隔片54通过黏胶连接于弯口53内侧，通过设置的散热孔51数量较多，同时通过阻隔片54和弯口53构成的特殊阻挡结构，有效杜绝了外部雨水进入，从而提高了防雨水的效果，且不影响开关柜的散热，需要注意的是，散热板5与箱体1是一体成型的。
如图2所示，阻隔片54的内侧设有若干个凸起55，且凸起55与通道52通过黏胶连接，通过设置的阻隔片54呈半环状设置在通道52和弯口53的位置，使得外部的雨水和被风带起的雨水不会形成倒灌。
如图3所示，排气道34底部的边缘位置设有密封圈33，通过该密封圈33有效保持了顶棚3与箱体1之间的密封性，挡雨罩31、雨沿32及箱体1之间是相互连通的，同时雨沿32与箱体1通过螺丝连接并通过密封圈33增加防水效果，保证了内部电气元件不受雨水影响。
需要注意的是，底板11为吸潮的实木颗粒板，目的就是将箱体1内部的潮气进行吸收，保证箱体1内部的空气干燥，同时配合排气扇12将湿气吹出。
如图1所示，橡胶壁41的边缘位置黏贴有磁条42，通过设置的磁条42有利于箱盖4和箱体1之间紧闭，同时橡胶壁41也会将箱体1与箱盖4之间的缝隙进行填充，防止外部有水渗入。
该种具有防雨水功能的室外电源开关柜的工作原理：在箱体1底部设置有倒置的入线管，将线束接入箱体1后，同时将排气扇12接通外部电源，当排气扇12工作后，将箱体1内部的空气吹出，一部分从散热孔51中的通道52排出，另一部分从雨沿32的挡雨罩31出排出，保持箱体1内干燥，而阻隔片54呈半环状设置在通道52和弯口53的位置，使得外部的雨水和被风带起的雨水不会形成倒灌，有效杜绝了外部雨水进入，从而提高了防雨水的效果。
综上；本实用新型具有防雨水功能的室外电源开关柜，与现有具有防雨水功能的室外电源开关柜相比，柜体结构相对简单，耐候性良好，同时能够杜绝雨水流入、渗入及吹入柜体中，而且在很大程度上提高了柜体的散热效果。
对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
