技术领域
本实用新型涉及钻孔设备技术领域，具体为一种PCB板钻孔机用废料收集装置。
背景技术
PCB钻孔机是应用于PCB加工过程中钻孔工艺的一种机器，PCB钻孔机在给PCB板装插元件之前必须在板上钻出小孔让元件的针脚可以插入，或者使不同层面的线路上下导通；随着PCB板的集成度越来越高，对孔径的要求越来越“小”，现在的孔径在0.1mm级别。
现在的PCB钻孔机在给PCB板钻孔时，PCB板上的废料会残留在PCB板的周围，从而会给PCB钻孔机造成影响，即使PCB钻孔机在钻孔时有气流吹拂PCB板上产生的废料，但是其废料还是会残留在整个PCB钻孔装置中，又因为废料较小，不便清理，在长时间的堆积中会影响PCB钻孔机使用。
实用新型内容
针对现有技术的不足，本实用新型提供一种PCB板钻孔机用废料收集装置，具备便于清理废料的优点，解决了废料不便清理的问题。
本实用新型的PCB板钻孔机用废料收集装置，包括装置外壳，装置外壳的内壁底面固定连接有底座，底座顶面的正后方固定连接有连接座，连接座的顶部固定连接有钻孔机主体，底座的正前方与两侧均开设有收集槽，底座的顶面中部固定连接有隔离块，隔离块的内部开设有圆槽，底座的正前方开设有放置槽，放置槽的内壁放置有气泵，气泵的输出端固定连接有气管，气管远离气泵的一端贯穿底座的顶面并延伸至圆槽的内壁，底座的顶面两侧放置有板料，当PCB钻孔机在给板料钻孔时，通过隔离块与气管，能够清理板料上的废料，并且可以把废料推到收集槽中，从而减少了废料对PCB钻孔机的影响，当收集槽中的废料积累过多时，通过活动板，可以快速把收集槽中的废料清理出去，该过程简单方便，不仅快速的清理了废料，而且还提高了板料钻孔的质量。
本实用新型的PCB板钻孔机用废料收集装置，其中圆槽分布在隔离块的两侧，两侧的圆槽加大了风的吹动范围，且圆槽的最底端与气管的顶端固定连接，是为了方便气管中风直接输送到各个圆槽中。
本实用新型的PCB板钻孔机用废料收集装置，其中底座的顶面固定连接有抵块，抵块的顶面的开设有凹槽，通过抵块抵住板料，能够快速的对板料进行定位，从而为工作人员在操作PCB钻孔机钻孔时提供了便利。
本实用新型的PCB板钻孔机用废料收集装置，其中圆槽的内壁转动连接有转动柱，转动柱通过扭簧固定连接有夹板，夹板的数量为两个，且两个夹板分布在隔离块的两侧，通过夹板可以快速的固定住板料，从而防止PCB钻孔机在钻孔的过程中板料受到风吹偏移，同时该固定结构操作起来简单方便。
本实用新型的PCB板钻孔机用废料收集装置，其中夹板的顶面开设有手指槽，夹板的底面固定连接有橡胶层，且橡胶层的底面与板料的顶面固定连接，手指槽是为了方便工作人员快速的抬起夹板，而橡胶层有着良好的弹性，通过橡胶层不会对板料造成较大的损伤。
本实用新型的PCB板钻孔机用废料收集装置，其中装置外壳通过合页固定连接有活动门，活动门的表面固定连接有手柄，活动门的底端低于收集槽的底面，因此为清理收集槽中积累过多的废料，提供了便利。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型，当PCB钻孔机在给板料钻孔时，通过隔离块与气管，能够清理板料上的废料，并且可以把废料推到收集槽中，从而减少了废料对PCB钻孔机的影响，当收集槽中的废料积累过多时，通过活动板，可以快速把收集槽中的废料清理出去，该过程简单方便，不仅快速的清理了废料，而且还提高了板料钻孔的质量。
2、本实用新型，通过抵块抵住板料，能够快速的对板料进行定位，从而为工作人员在操作PCB钻孔机钻孔时提供了便利，通过夹板可以快速的固定住板料，从而防止PCB钻孔机在钻孔的过程中板料受到风吹偏移，同时该固定结构操作起来简单方便。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

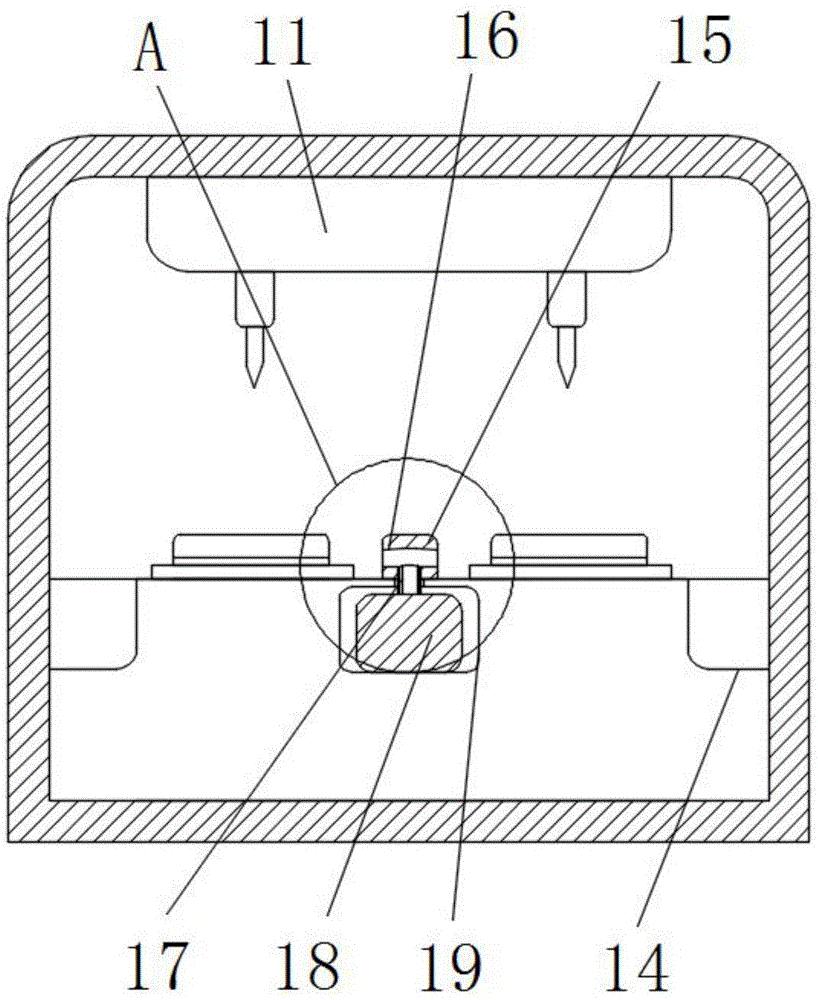

图1为本实用新型正剖结构示意图；
图2为本实用新型侧剖结构示意图；
图3为本实用新型俯剖结构示意图；
图4为图1中A处放大结构示意图；
图5为图2中B处放大结构示意图。
图中：1、装置外壳；2、底座；3、活动门；4、手柄；5、抵块；6、凹槽；7、转动柱；8、夹板；9、橡胶层；10、连接座；11、钻孔机主体；12、手指槽；13、板料；14、收集槽；15、隔离块；16、圆槽；17、气管；18、气泵；19、放置槽。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-5，本实用新型的PCB板钻孔机用废料收集装置，包括装置外壳1，装置外壳1的内壁底面固定连接有底座2，底座2顶面的正后方固定连接有连接座10，连接座10的顶部固定连接有钻孔机主体11，底座2的正前方与两侧均开设有收集槽14，底座2的顶面中部固定连接有隔离块15，隔离块15的内部开设有圆槽16，底座2的正前方开设有放置槽19，放置槽19的内壁放置有气泵18，气泵18的输出端固定连接有气管17，气管17远离气泵18的一端贯穿底座2的顶面并延伸至圆槽16的内壁，底座2的顶面两侧放置有板料13，当PCB钻孔机在给板料13钻孔时，通过隔离块15与气管17，能够清理板料13上的废料，并且可以把废料推到收集槽14中，从而减少了废料对PCB钻孔机的影响，当收集槽14中的废料积累过多时，通过活动板，可以快速把收集槽14中的废料清理出去，该过程简单方便，不仅快速的清理了废料，而且还提高了板料13钻孔的质量。
圆槽16分布在隔离块15的两侧，两侧的圆槽16加大了风的吹动范围，且圆槽16的最底端与气管17的顶端固定连接，是为了方便气管17中风直接输送到各个圆槽16中。
底座2的顶面固定连接有抵块5，抵块5的顶面的开设有凹槽6，通过抵块5抵住板料13，能够快速的对板料13进行定位，从而为工作人员在操作PCB钻孔机钻孔时提供了便利。
圆槽16的内壁转动连接有转动柱7，转动柱7通过扭簧固定连接有夹板8，夹板8的数量为两个，且两个夹板8分布在隔离块15的两侧，通过夹板8可以快速的固定住板料13，从而防止PCB钻孔机在钻孔的过程中板料13受到风吹偏移，同时该固定结构操作起来简单方便。
夹板8的顶面开设有手指槽12，夹板8的底面固定连接有橡胶层9，且橡胶层9的底面与板料13的顶面固定连接，手指槽12是为了方便工作人员快速的抬起夹板8，而橡胶层9有着良好的弹性，通过橡胶层9不会对板料13造成较大的损伤。
装置外壳1通过合页固定连接有活动门3，活动门3的表面固定连接有手柄4，活动门3的底端低于收集槽14的底面，因此为清理收集槽14中积累过多的废料，提供了便利。
在使用本实用新型时，当工作人员在给板料13钻孔时，工作人员可以拿出板料13，再把手直接放到手指槽12中，并向上抬起夹板8，此时在让板料13抵住抵块5后，手指可以松下夹板8，而夹板8就会固定住板料13，然后工作人员可以启动气泵18和钻孔机主体11，当钻孔机主体11在给板料13钻孔时，气泵18产生的气体会由气管17通到圆槽16中，而圆槽16正对准着板料13，这时板料13上的废料会被圆槽16中的风吹到两侧的收集槽14中，圆槽16中的风同时还能为钻孔机主体11上的针头散热，从而提高了整个钻孔机钻孔效果，当收集槽14中的废料积累过多时，工作人员在关闭整个钻孔装置后，可打开活动门3，再拿出刷子和灰铲，并利用刷子把收集槽14中废料扫至灰铲中即可。
以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
