技术领域
本实用新型涉及水利护坡网技术领域，尤其涉及一种便于安装的水利护坡网固定装置。
背景技术
目前水利护坡大都是直接将水利护坡网铺设在水利护坡的表面并将水利护坡网的顶端和底端固定，由于水利护坡网与水利护坡表面的贴合紧密性较差，从而使得水利护坡效果较差，而且遇到大风等恶劣天气时还容易将水利护坡网从水利护坡的表面刮起，从而容易损坏水利护坡网，因此需要对此作出改进。
实用新型内容
本实用新型的目的是为了解决现有技术中水利护坡网与水利护坡表面贴合紧密性差的问题，而提出的一种便于安装的水利护坡网固定装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于安装的水利护坡网固定装置，包括水利护坡，所述水利护坡上安装有可拆卸的护坡网，所述护坡网的顶端和底端均设有与护坡网相互配合的固定装置，所述护坡网上均匀安装有多个与护坡网相互配合的辅助固定装置，所述辅助固定装置包括均匀固定安装在护坡网上的多个安装块，每个所述安装块上均安装有可拆卸的插杆，且插杆均贯穿对应的安装块并插设在水利护坡上，每个所述插杆的一端均固定安装有端盖，每个所述插杆与安装块之间均设有连接装置。
优选地，所述固定装置包括均匀固定安装在护坡网顶端和底端的多个固定块，每个所述固定块的顶壁上均插设有地桩，且地桩均贯穿固定块并插设在水利护坡上，所述护坡网的顶端和底端均固定安装有多个连接绳，每个所述固定块上均固定安装有与连接绳相互配合的连接环。
优选地，每个所述插杆的一端均固定安装有金属尖头。
优选地，每个所述端盖的外侧壁上均等距离设有多个凹槽。
优选地，每个所述端盖上均固定安装有定位杆，且定位杆均插设在安装块上，每个所述安装块上均开设有与定位杆相互配合的定位槽。
优选地，所述连接装置包括可活动安装在插杆顶端外侧壁上的限位块，所述插杆顶端的外侧壁上开设有与限位块相互配合的安装槽，所述安装槽的内侧壁上活动插设有多个活动杆，且活动杆的一端均固定安装在限位块上，每个所述活动杆上均绕设有弹簧，且弹簧的两端分别固定安装在限位块和安装槽的内侧壁上，所述安装块的内侧壁上开设有与限位块相互配合的限位槽，且限位槽延伸至安装块的外侧，所述限位槽的内侧壁上固定安装有与限位块相互配合的橡胶密封套。
与现有技术相比，本实用新型有如下有益效果：
1、将护坡网的顶端和底端固定后再借助辅助固定装置将护坡网的网面贴紧在水利护坡上，不仅改善了水利护坡效果，而且能防止起风时将护坡网从水利护坡的表面刮起，从而能避免护坡网被损坏，设计合理，实用效果好；
2、每个插杆与安装块之间均设有连接装置，将插杆插入水利护坡表面后插杆会固定连接在安装块上，不仅可以提升插杆与水利护坡之间的连接强度，而且能防止插杆从安装块上掉落，从而能避免插杆丢失，设计合理。
附图说明

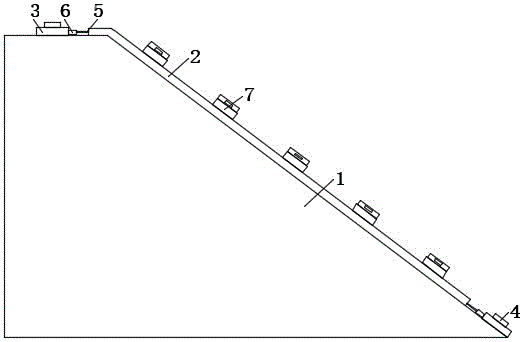

图1为本实用新型提出的一种便于安装的水利护坡网固定装置的侧面结构示意图；
图2为本实用新型提出的一种便于安装的水利护坡网固定装置的辅助固定装置部分的结构示意图；
图3为本实用新型提出的一种便于安装的水利护坡网固定装置的A部分结构的放大图。
图中：1水利护坡、2护坡网、3固定块、4地桩、5连接绳、6连接环、7安装块、8插杆、9金属尖头、10端盖、11凹槽、12定位杆、13限位块、14安装槽、15活动杆、16弹簧、17限位槽、18橡胶密封套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种便于安装的水利护坡网固定装置，包括水利护坡1，水利护坡1上安装有可拆卸的护坡网2，护坡网2的顶端和底端均设有与护坡网2相互配合的固定装置，固定装置包括均匀固定安装在护坡网2顶端和底端的多个固定块3，每个固定块3的顶壁上均插设有地桩4，且地桩4均贯穿固定块3并插设在水利护坡1上，护坡网2的顶端和底端均固定安装有多个连接绳5，每个固定块3上均固定安装有与连接绳5相互配合的连接环6，将护坡网2铺设在水利护坡1的表面后可以借助连接绳5、连接环6和固定块3将护坡网2固定。
护坡网2上均匀安装有多个与护坡网2相互配合的辅助固定装置，辅助固定装置包括均匀固定安装在护坡网2上的多个安装块7，每个安装块7上均安装有可拆卸的插杆8，且插杆8均贯穿对应的安装块7并插设在水利护坡1上，每个插杆8的一端均固定安装有金属尖头9，便于将插杆8插入水利护坡表面。
每个插杆8的一端均固定安装有端盖10，每个端盖10的外侧壁上均等距离设有多个凹槽11，将手指插入凹槽后便于上下提动端盖10，每个端盖10上均固定安装有定位杆12，且定位杆12均插设在安装块7上，每个安装块7上均开设有与定位杆12相互配合的定位槽，便于将端盖10精准的连接至安装块7上。
每个插杆8与安装块7之间均设有连接装置，连接装置包括可活动安装在插杆8顶端外侧壁上的限位块13，插杆8顶端的外侧壁上开设有与限位块13相互配合的安装槽14，安装槽14的内侧壁上活动插设有多个活动杆15，且活动杆15的一端均固定安装在限位块13上，每个活动杆15上均绕设有弹簧16，且弹簧16的两端分别固定安装在限位块13和安装槽14的内侧壁上，安装块7的内侧壁上开设有与限位块13相互配合的限位槽17，且限位槽17延伸至安装块7的外侧，将插杆8插设在安装块7上并将插杆8的一端插入水利护坡1表面，端盖10与安装块7相互接触后，弹簧16由于恢复自身弹力会推动限位块13的一端移动至限位槽17内，从而可以将限位块13和插杆8固定安装在安装块7上，推动限位块13并将限位块13推动至限位槽17的外侧，就可以方便的将限位块13和插杆8从安装块7上取出，可以方便的将插杆8安装至安装块7上或从安装块7上拆下。
限位槽17的内侧壁上固定安装有与限位块13相互配合的橡胶密封套18，既可以方便的推动限位块13，又能避免杂物进入限位槽17内堵塞限位槽17。
本实用新型中，将护坡网2铺设在水利护坡1的表面并借助连接绳5、连接环6和固定块3将护坡网2固定；将插杆8插设在安装块7上并将插杆8的一端插入水利护坡1表面，端盖10与安装块7相互接触后，弹簧16由于恢复自身弹力会推动限位块13的一端移动至限位槽17内，从而可以将限位块13和插杆8固定安装在安装块7上；推动限位块13并将限位块13推动至限位槽17的外侧，就可以方便的将限位块13和插杆8从安装块7上取出。
进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
