技术领域
本实用新型涉及电力维修技术领域，具体为一种大型电力设备维修运输用移动装置。
背景技术
电力设备长期运行，必会造成绝缘老化、材质劣化、操作机构老化损坏等问题，从而降低设备的预期寿命，引发故障和事故，因此需要电力检修以及维修设备进行维修或者检测，但是小型的设备可以人工拿取，而大型的电力设备过于称重人工不易搬运，因此需要大型电力维修移动装置来对大型电力设备进行搬运，然而目前的大型电力设备都存在不能适应多种形状的大型电力设备，以及进行搬运大型电力设备时放置不稳定容易将设备掉落，和不方便装载放置在高处的大型电力设备的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种大型电力设备维修运输用移动装置，解决了搬运电力设备时设备不适应多种大型设备以及不便于装载高处的电力设备和移动大型电力设备时设备放置不稳定的问题。
(二)技术方案
为达到以上目的，本实用新型采取的技术方案是：一种大型电力设备维修运输用移动装置，包括滑轮、支撑座、电机、螺柱一、螺纹套、外伸杆、缠绕轮、支撑板和绳索，所述支撑座内固定连接有电机，且电机输出轴上固定连接有螺柱一，且螺柱一上螺纹连接有螺纹套，且螺纹套固定连接在支撑板下底面中心处，且支撑板左右两侧均固定连接有固定板，且两个固定板上靠近支撑板中心的一侧面上均卡接有轴承二，且左右两个轴承二内分别套接有两个转轴二，且两个转轴二靠近支撑板中心的一侧面分别固定连接在两个螺柱三一端，且两个螺柱三靠近支撑板中心的一侧面分别固定连接在双轴电机左右两个输出轴上，且左右两个螺柱三上均螺纹连接有螺母二，且两个螺母二分别卡接在两个连接板下侧，且两个连接板上侧分别卡接有左右两个滑套，且两个滑套分别滑动连接在左右两个滑杆上，且左右两个滑杆背离支撑板中心的一侧面分别固定连接在左右两个固定板上，且两个连接板顶端分别固定连接在左右两个移动台下底面上，且左右两个移动台分别搭接在左右两个固定板上，且左右两个移动台内均开设有T型槽口，且左右两个T型槽口内靠近支撑板中心的一端均卡接有轴承一，且两个轴承一内分别卡接有左右两个转轴一，且两个转轴一背离支撑板中心的一侧面分别固定连接有左右两个螺柱二，且两个螺柱二上均螺纹连接有螺母一，且两个螺母一分别卡接在左右两个夹紧板上，且左右两个夹紧板之间夹持有电力设备，且支撑板左右两侧面均固定连接有外伸杆，且两个外伸杆上均固定连接有缠绕轮，且左侧缠绕轮上活动连接有绳索一端，且绳索捆绑电力设备后活动连接在右侧缠绕轮上。
优选的，所述电机左右两侧均设置有伸缩杆，且左右两个伸缩杆上端均固定连接在支撑板下侧底面上。
优选的，所述支撑座下侧底端四角处均固定连接有滑轮。
优选的，所述支撑板上侧表面中心处固定连接有电机底座，且电机底座上端固定连接有双轴电机，且双轴电机顶端固定连有防护板。
优选的，所述螺柱二背离支撑板中心的一侧面均固定连接有转动块。
优选的，所述滑杆靠近支撑板中心的一端均固定连接有限位块。
优选的，两个所述螺柱三的螺纹开设方向相反。
(三)有益效果
本实用新型的有益效果在于：
1、该大型电力设备维修运输用移动装置，通过观察大型电力设备的形状，进而通过运转双轴电机使得左右两个螺柱三转动，带动移动台同时向双轴电机移动或者背离双轴电机移动，缩小或者增加移动台的宽度适应大型电力设备的形状，之后转动左右两个移动台背离双轴电机的两侧的转动块，进而使得左右两个螺柱二转动调整夹紧板的位置夹紧大型电力设备，最终推动设备进行移动大型电力设备，解决了大多数装置不能够适应多种形状的大型电力设备的缺点，方便了工作人员对不同形状的大型电力设备的搬运，节省了寻找与不同形状的大型电力设备相适配的移动装置，进而搬运不同形状的大型电力设备的时间。
2、该大型电力设备维修运输用移动装置，通过绳索多次缠绕大型电力设备后，利用支撑板左右两侧设置的缠绕轮固定住绳索，进而固定住大型电力设备，进而更加稳固了大型电力设备，解决了大型电力设备在移动装置带动下移动时，会产生滑落现象的问题，增加了工作人员使用移动设备搬运大型电力设备的安全性。
3、该大型电力设备维修运输用移动装置，通过控制电机转动，进而使得支撑板升高，方便工作人员将高处的大型电力设备装载，增加了搬运大型电力设备的效率，减少了工作人员的工作量。
附图说明

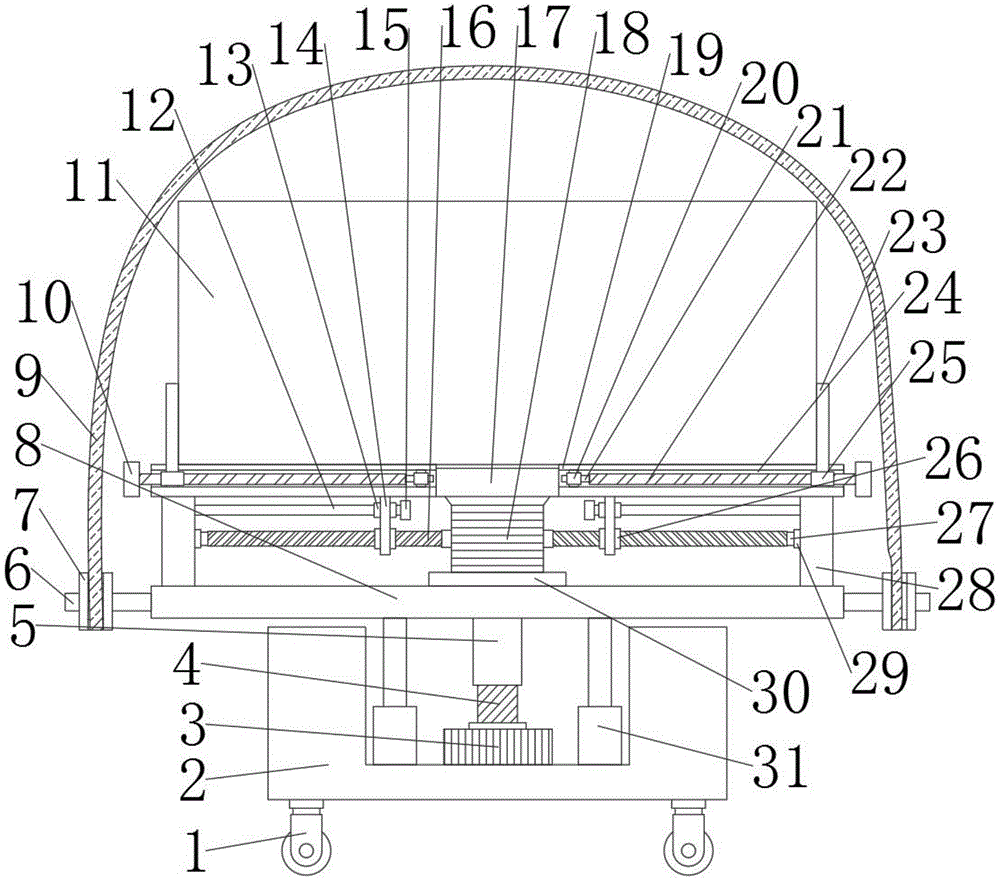

图1为本实用新型正视剖面结构示意图；
图2为本实用新型右视结构示意图。
图中：1滑轮、2支撑座、3电机、4螺柱一、5螺纹套、6外伸杆、7缠绕轮、8支撑板、9绳索、10转动块、11电力设备、12滑杆、13滑套、14连接板、15限位块、16螺柱二、17防护板、18双轴电机、19移动台、20轴承一、21转轴一、22螺柱三、23夹紧板、24T型槽口、25螺母一、26螺母二、27转轴二、28固定板、29轴承二、30电机底座、31伸缩杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-2所示，本实用新型提供一种技术方案：一种大型电力设备维修运输用移动装置，包括滑轮1、支撑座2、电机3、螺柱一4、螺纹套5、外伸杆6、缠绕轮7、支撑板8和绳索9，支撑座2内固定连接有电机3，且电机3输出轴上固定连接有螺柱一4，且螺柱一4上螺纹连接有螺纹套5，螺柱一4转动，螺纹套5在不转动时，能够使得支撑板8向上升高或者降低，达到方便工作人员将放置在高处的大型电力设备11装载到设备上，且螺纹套5固定连接在支撑板8下底面中心处，且支撑板8左右两侧均固定连接有固定板28，固定板28能够起到支撑左右两个移动台19的作用，同时也为螺柱二16以及滑杆12提供了支撑点，为装置的结构稳定提供支持，且两个固定板28上靠近支撑板8中心的一侧面上均卡接有轴承二29，且左右两个轴承二29内分别套接有两个转轴二27，且两个转轴二27靠近支撑板8中心的一侧面分别固定连接在两个螺柱三22一端，且两个螺柱三22靠近支撑板8中心的一侧面分别固定连接在双轴电机18左右两个输出轴上，且左右两个螺柱三22上均螺纹连接有螺母二26，且两个螺母二26分别卡接在两个连接板14下侧，螺母二26在不转动时，能够随着左右两个螺柱三22左右移动，为左右两个移动台19的移动提供动力，且两个连接板14上侧分别卡接有左右两个滑套13，且两个滑套13分别滑动连接在左右两个滑杆12上，两个滑套13分别滑动连接在左右两个滑杆12上，从而限制了左右两个螺母二26的转动，保证了移动台19能够左右移动的动力，且左右两个滑杆12背离支撑板8中心的一侧面分别固定连接在左右两个固定板28上，且两个连接板14顶端分别固定连接在左右两个移动台19下底面上，且左右两个移动台19分别搭接在左右两个固定板28上，且左右两个移动台19内均开设有T型槽口24，T型槽口24能够稳定夹紧板23使得夹紧板23左右移动，而不使夹紧板23前后转动，且左右两个T型槽口24内靠近支撑板8中心的一端均卡接有轴承一20，且两个轴承一20内分别卡接有左右两个转轴一21，且两个转轴一21背离支撑板8中心的一侧面分别固定连接有左右两个螺柱二16，且两个螺柱二16上均螺纹连接有螺母一25，且两个螺母一25分别卡接在左右两个夹紧板23上，且左右两个夹紧板23之间夹持有电力设备11，夹紧板23能够夹紧大型电力设备11，进而稳定大型电力设备11的底部在装置上，且支撑板8左右两侧面均固定连接有外伸杆6，且两个外伸杆6上均固定连接有缠绕轮7，且左侧缠绕轮7上活动连接有绳索9一端，且绳索9捆绑电力设备11后活动连接在右侧缠绕轮7上，左右两个缠绕轮7能够帮助工作人员将大型电力设备11经过绳索9的捆绑后，更加稳定的将大型电力设备11固定在装置上，防止在工作人员搬运大型电力设备11时，产生大型电力设备11滑落现象出现。
电机3左右两侧均设置有伸缩杆31，且左右两个伸缩杆31上端均固定连接在支撑板8下侧底面上，左右两个伸缩杆31能够起到限制支撑板8转动的作用，进而起到限制螺纹套5转动的作用，进而使得螺纹套5能够保证支撑板8能够升高降低。
支撑座2下侧底端四角处均固定连接有滑轮1，滑轮1能够起到在装置固定好大型电力设备11后，方便工作人员将装置推动，进而完成搬运大型电力设备11的目的。
支撑板8上侧表面中心处固定连接有电机底座30，且电机底座30上端固定连接有双轴电机18，且双轴电机18顶端固定连有防护板17，防护板17能够在大型电力维修装置放置在左右两个移动台19时，一定程度上保护双轴电机18，防止大型电力维修装置上的物体擦伤双轴电机18，导致装置的损坏，电机底座30起到支撑双轴电机18的作用。
螺柱二16背离支撑板8中心的一侧面均固定连接有转动块10，能够方便工作人员转动左右两个螺柱二16，进而控制两个夹紧板23夹紧大型电力维修装置的底端。
滑杆12靠近支撑板8中心的一端均固定连接有限位块15，限位块15能够保证滑杆12上的滑套13在滑杆12上移动至滑杆12最右端后被阻挡。
左右两个螺柱三22的螺纹开设方向相反，双轴电机18转动使得左右两个螺柱三22转动时，左右两个螺柱三22转动因为螺纹方向相反，为左右两个螺母二26同向或者异向移动提供了基础。
本实用新型的操作步骤为：
S1、装置工作时，首先观察大型电力设备11的形状，进而通过运转双轴电机18使得左右两个螺柱三22转动，左右两个螺柱三22转动因为螺纹方向相反，同时左右两个螺母二26分别卡接在左右两个连接板14上，而左右两个连接板14上侧又分别卡接有左右两个滑套13，而左右两个滑套13又分别滑动连接在左右两个滑杆12上，从而限制了左右两个螺母二26的转动，所以带动左右两个螺母二26同向或者异向移动，在大型电力设备11较窄时，双轴电机18正转，左右两个螺母二26同向转动，通过左右两个连接板14带动移动台19同时向双轴电机18移动，缩小移动台19的宽度适应大型电力设备11的形状，之后将大型电力设备11放置在左右两个移动台19上，若大型电力设备11较宽时，双轴电机18反转，左右两个螺母二26异向转动，通过左右两个连接板14带动移动台19同时向双轴电机18反方向移动，增加移动台19的宽度适应大型电力设备11的形状，最后转动左右两个移动台19背离双轴电机18的两侧的转动块10，进而使得左右两个螺柱二16转动调整夹紧板23的位置夹紧大型电力设备11，之后推动设备进行移动大型电力设备11；
S2、在将大型电力设备11由夹紧板23卡紧后，若夹紧板23太小不能完全卡死大型电力设备11后，将绳索9多次缠绕大型电力设备11后，通过支撑板8左右两侧设置的缠绕轮7固定住绳索9，进而固定住大型电力设备11；
S3、在大型电力设备11处于较高位置时，控制电机3转动，进而使得螺柱一4转动，螺柱一4转动使得螺纹套5转动，但是螺纹套5固定连接在支撑板8上，而支撑板8由于左右两个伸缩杆31的限制不能转动，所以螺纹套5不能转动只能上下移动，最终使得支撑板8升高，进而方便工作人员将高处的大型电力设备11装载。
以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
