一种化妆品盖孔洞攻丝装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:保健美容
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及化妆设备技术领域,更具体的说涉及一种化妆品盖孔洞攻丝装置。


背景技术

现有化妆瓶体中为了满足使用者挤出料的不同,其会在瓶盖上加工小孔,在小孔上螺接小挤出头,以满足小挤出料的使用者的使用需求,而小孔的内侧壁上需要加工内螺纹,而现有的加工方式是人工攻丝,效率低,效果差,需要有一种能够自动攻丝的设备。


实用新型内容

本实用新型的目的就是针对现有技术之不足,而提供一种化妆品盖孔洞攻丝装置,它可以自动将加工通孔的内侧壁进行内螺纹加工,其加工效果好,效率高。

本实用新型的技术解决措施如下:

一种化妆品盖孔洞攻丝装置,包括固定主板,所述固定主板的顶面固定有主连接架和瓶盖安装柱;

所述主连接架的顶板的顶面固定有升降气缸,升降气缸的推杆穿过主连接架的顶板的底面并固定有升降板,升降板的底面固定有连接架,连接架的底板的顶面固定有旋转电机,旋转电机的输出轴穿过连接架的底板的底面并固定有丝锥;

所述瓶盖安装柱的顶端螺接柱上螺接有待加工瓶盖,顶端螺接柱的顶面中部成型有中心孔,待加工瓶盖的顶板上成型有加工通孔,加工通孔与中心孔上下对齐。

进一步的说,所述瓶盖安装柱的中部成型有中心径向通孔,中心径向通孔与中心孔相通。

进一步的说,所述升降板的顶面上固定有竖直导向杆,竖直导向杆插套在主连接架的顶板上。

进一步的说,所述主连接架的顶板上固定有导向套,竖直导向杆插套在导向套中。

进一步的说,所述连接架的竖直板的外侧壁上固定有斜向板,斜向板的顶面固定在升降板的底面上。

本实用新型的有益效果在于:

它可以自动将加工通孔的内侧壁进行内螺纹加工,其加工效果好,效率高。


附图说明

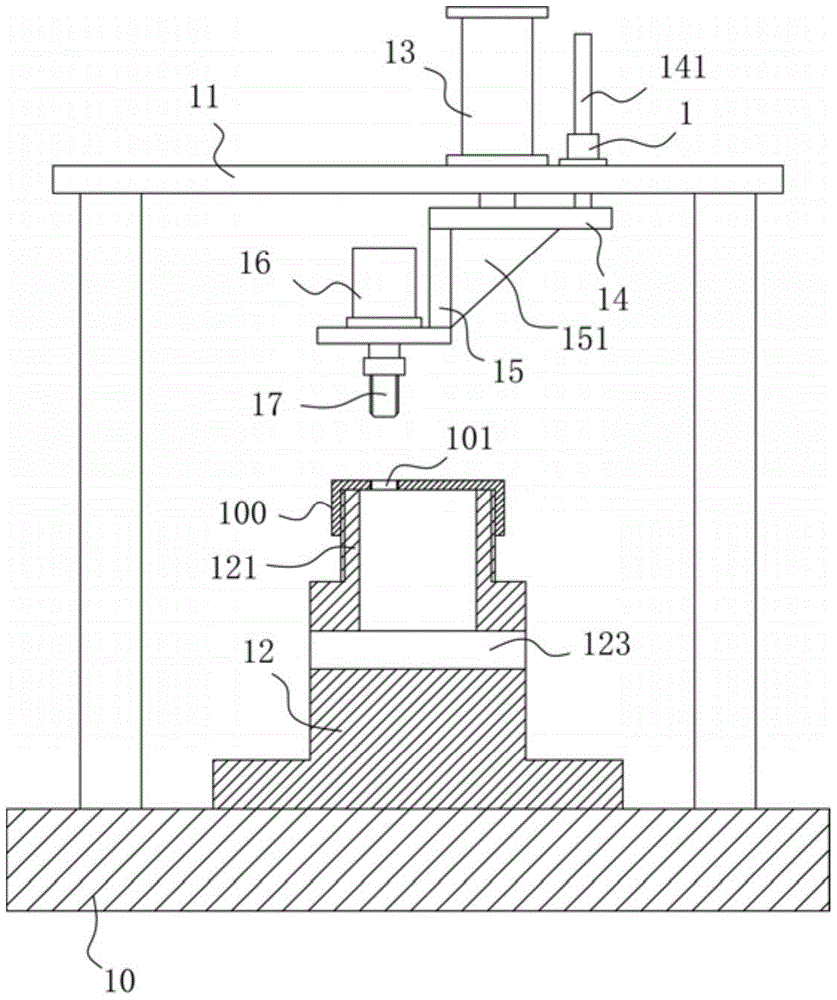

图1为本实用新型的局部结构示意图;

图2为图1的局部放大图。


具体实施方式


实施例:见图1至图2所示,一种化妆品盖孔洞攻丝装置,包括固定主板10,所述固定主板10的顶面固定有主连接架11和瓶盖安装柱12;

所述主连接架11的顶板的顶面固定有升降气缸13,升降气缸13的推杆穿过主连接架11的顶板的底面并固定有升降板14,升降板14的底面固定有连接架15,连接架15的底板的顶面固定有旋转电机16,旋转电机16的输出轴穿过连接架15的底板的底面并固定有丝锥17;

所述瓶盖安装柱12的顶端螺接柱121上螺接有待加工瓶盖100,顶端螺接柱121的顶面中部成型有中心孔122,待加工瓶盖100的顶板上成型有加工通孔101,加工通孔101与中心孔122上下对齐。

进一步的说,所述瓶盖安装柱12的中部成型有中心径向通孔123,中心径向通孔123与中心孔122相通。

进一步的说,所述升降板14的顶面上固定有竖直导向杆141,竖直导向杆141插套在主连接架11的顶板上。

进一步的说,所述主连接架11的顶板上固定有导向套1,竖直导向杆141插套在导向套1中。

进一步的说,所述连接架15的竖直板的外侧壁上固定有斜向板151,斜向板151的顶面固定在升降板14的底面上。

本实施例中,其在使用时,将待加工瓶盖100螺接在顶端螺接柱121上,然后,通过升降气缸13的推杆推动,同时,旋转电机16运行,使得丝锥17转动并下降对加工通孔101的内侧壁进行内螺纹加工,加工后的碎削进入中心径向通孔123,方便人工卸废料,其效果好,效率高。
