技术领域
本实用新型属于检测装置技术领域，具体涉及竹凉席耐折度检测装置。
背景技术
凉席，是指夏季为凉爽而铺垫的竹席或草席。草席是用席草（灯芯草(蔺草）、蒲草、马兰草等）编织而成的。草席利用高新技术手段将天然草木植物粉碎，制丝，再经防霉处理，经现代工艺精细编织而成。凉爽，透气，吸湿，不发霉，不生虫，可折叠。草席有除异味，除螨的作用，而且清洁方便，缺点是降温性不好。草席，价廉物美．草席虽不及竹席和藤席耐用，但胜在价廉物美。竹席一般以水竹、毛竹、油竹等竹子为原料，并将竹皮劈成篾丝，经蒸煮、浸泡等工艺后以手工经纬编织而成的。竹席按用料不同，又可分为青席、黄席、花席和染色篾花席。青席全部由青蔑编织而成，黄席全部用黄篾编织，花席青黄相间，色泽鲜明，染色蔑花席则将竹蔑染成各种颜色，织出花纹图案，一般用于装饰。市场上还出现一种竹板席。它以毛竹为原料，二指宽的竹块用尼龙绳串制而成。这种竹席结实耐用，适宜席梦思软床。
现如今竹凉席应用十分广泛，在竹凉席生产时需要对其耐折度进行检测，传统的采用人工弯折，容易伤害手指，而且难以测量竹凉席折断时的角度，因此需要设计竹凉席耐折度检测装置。
发明内容
本实用新型的目的在于提供竹凉席耐折度检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：竹凉席耐折度检测装置，包括第一矩形板，所述第一矩形板的下端面的四角均焊接有第一支腿，所述第一支腿的左侧通过合页活动安装有第二矩形板，所述第二矩形板的下端面的四角焊接有第二支腿；
所述第二矩形板的上端面的左侧中部焊接有第一竖杆，所述第一竖杆上端安装有圆环，所述第一矩形板的顶部右侧中部焊接有第二竖杆，所述第二竖杆上端通过安装架滚动安装有滑轮，所述第一矩形板的右侧壁焊接有第三矩形板，所述第三矩形板的顶部通过螺栓固定安装有电机，所述电机的输出轴的前端焊接有卷线轮，所述卷线轮的外壁缠绕有钢索，所述钢索的另一端绕过所述滑轮栓接在所述圆环上；
所述第二矩形板的上端面的左侧和所述第一矩形板的上端面的右侧分别安装有左夹紧结构和右夹紧结构，所述左夹紧结构和所述右夹紧结构以所述合页为中心左右对称。
优选的，所述左夹紧结构包括竖板，所述竖板的底部与所述第二矩形板的顶部焊接，所述竖板的顶部左侧焊接有横板，所述横板的中部通过螺纹连接安装有螺纹柱，所述螺纹柱的下端与第一轴承的内环上端焊接，所述第一轴承的外环下端通过连接杆焊接有矩形压板。
优选的，所述横板和所述矩形压板之间安装有伸缩管。
优选的，所述伸缩管至少等角度设有两个。
优选的，所述伸缩管包括内杆和外管，所述内杆活动插接在所述外管的内部，所述内杆的上端与所述横板的下端面焊接，所述外管的下端与所述矩形压板的上端面焊接。
优选的，所述矩形压板的底部黏贴有橡胶层，所述橡胶层的底部为锯齿形设置。
优选的，所述螺纹柱的顶部左侧焊接有横杆，所述横杆的左端上方转动安装有圆杆。
优选的，所述圆杆的下端与第二轴承的内环上端焊接，所述横杆的左端与所述第二轴承的外环右侧壁焊接。
优选的，所述圆杆的外部套装有橡胶套，所述橡胶套的外壁开设有防滑纹。
优选的，所述圆环的底部焊接有螺纹杆，所述第一竖杆的顶部开设有螺纹孔，所述螺纹杆安装在所述螺纹孔的内部。
本实用新型提供的竹凉席耐折度检测装置的有益效果：
1.本实用新型，可以快速测量竹凉席的耐折度，在测量时，先对竹凉席进行限位，在进行测量，提高了测量精度；
2.钢索带动第一竖杆和圆环，顺时针旋转，第二矩形板会以合页为中心进行顺时针旋转，对竹凉席进行弯折，观察竹凉席折断时，第一矩形板和第二矩形板之间的夹角，第一矩形板和第二矩形板之间的夹角越小，说明竹凉席的耐折度越好；
3.将竹凉席的左右两端分别放在左右两个矩形压板的下端，然后顺时针扭转螺纹柱带动矩形压板向下运动，对竹凉席的左右两端进行压紧，在测量时，先对竹凉席进行限位，在进行测量，提高了测量精度。
附图说明

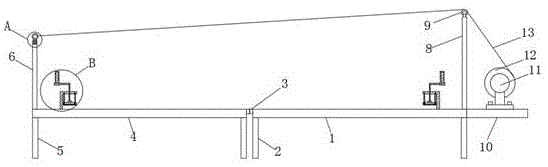

图1为本实用新型的结构主视切面图；
图2为本实用新型的结构主视切面图中的A部放大图；
图3为本实用新型的结构主视切面图中的B部放大图。
图中：1、第一矩形板；2、第一支腿；3、合页；4、第二矩形板；5、第二支腿；6、第一竖杆；7、圆环；8、第二竖杆；9、滑轮；10、第三矩形板；11、电机；12、卷线轮；13、钢索；14、竖板；15、横板；16、螺纹柱；17、第一轴承；18、连接杆；19、矩形压板；20、伸缩管；201、内杆；202、外管；21、橡胶层；22、横杆；23、第二轴承；24、圆杆；25、橡胶套；26、螺纹杆；27、螺纹孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
本实用新型提供了如图1-3的竹凉席耐折度检测装置，包括第一矩形板1，第一矩形板1的下端面的四角均焊接有第一支腿2，第一支腿2的左侧通过合页3活动安装有第二矩形板4，第二矩形板4的下端面的四角焊接有第二支腿5；
第二矩形板4的上端面的左侧中部焊接有第一竖杆6，第一竖杆6上端安装有圆环7，第一矩形板1的顶部右侧中部焊接有第二竖杆8，第二竖杆8上端通过安装架滚动安装有滑轮9，第一矩形板1的右侧壁焊接有第三矩形板10，第三矩形板10的顶部通过螺栓固定安装有电机11，电机11的输出轴的前端焊接有卷线轮12，卷线轮12的外壁缠绕有钢索13，钢索13的另一端绕过滑轮9栓接在圆环7上；圆环7的底部焊接有螺纹杆26，第一竖杆6的顶部开设有螺纹孔27，螺纹杆26安装在螺纹孔27的内部，
第二矩形板4的上端面的左侧和第一矩形板1的上端面的右侧分别安装有左夹紧结构和右夹紧结构，左夹紧结构和右夹紧结构以合页3为中心左右对称。
左夹紧结构包括竖板14，竖板14的底部与第二矩形板4的顶部焊接，竖板14的顶部左侧焊接有横板15，横板15的中部通过螺纹连接安装有螺纹柱16，螺纹柱16的下端与第一轴承17的内环上端焊接，第一轴承17的外环下端通过连接杆18焊接有矩形压板19，将竹凉席的左右两端分别放在左右两个矩形压板19的下端，然后顺时针扭转螺纹柱16带动矩形压板19向下运动，对竹凉席的左右两端进行压紧，提高了对竹凉席的限位；
矩形压板19的底部黏贴有橡胶层21，橡胶层21的底部为锯齿形设置，通过橡胶层21的弹性作用，提高了对竹凉席的保护；
为了防止矩形压板19发生旋转，在横板15和矩形压板19之间安装有伸缩管20，伸缩管20包括内杆201和外管202，内杆201活动插接在外管202的内部，内杆201的上端与横板15的下端面焊接，外管202的下端与矩形压板19的上端面焊接；
螺纹柱16的顶部左侧焊接有横杆22，横杆22的左端上方转动安装有圆杆24，圆杆24的下端与第二轴承23的内环上端焊接，横杆22的左端与第二轴承23的外环右侧壁焊接，圆杆24的外部套装有橡胶套25，橡胶套25的外壁开设有防滑纹，握着圆杆24，方便旋转螺纹柱16。
工作原理：使用时，将竹凉席的左右两端分别放在左右两个矩形压板19的下端，然后顺时针扭转螺纹柱16带动矩形压板19向下运动，对竹凉席的左右两端进行压紧，然后启动电机11带动卷线轮12旋转，对钢索13进行收卷，钢索13带动第一竖杆6和圆环7，顺时针旋转，第二矩形板4会以合页3为中心进行顺时针旋转，对竹凉席进行弯折，观察竹凉席折断时，第一矩形板1和第二矩形板4之间的夹角，第一矩形板1和第二矩形板4之间的夹角越小，说明竹凉席的耐折度越好。
在第二矩形板4旋转时，可以通过量角器观察第一矩形板1和第二矩形板4之间的夹角。
因此本实用新型，可以快速测量竹凉席的耐折度，在测量时，先对竹凉席进行限位，在进行测量，提高了测量精度。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
