技术领域
本实用新型涉及消防管连接配件技术领域，具体涉及一种便于连接的消防管件卡箍结构。
背景技术
消防管件是消防技术是常见的结构，其在使用时需要通过消防卡箍将相邻消防管件进行组装装配，传统技术的消防管件卡箍虽然可以实现连接操作，但是安装的效率也非常的低，严重影响消防操作，而且其也会大大增加人工的劳动强度，适用性和实用性受到限制，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种设计合理的便于连接的消防管件卡箍结构，能够方便对消防管道进行连接，连接的方式比较的简单，能够大大减少人工的劳动强度，实用性更强。
为达到上述目的，本实用新型采用了下列技术方案：它包含连接管、分隔环；连接管为两端开口的中空结构，连接管内侧的中部固定设置有分隔环，分隔环的四周壁与连接管的内侧壁固定连接；它还包含调节槽、弹性束箍、锁紧螺栓和螺母；连接管的左右两端口上等圆角固定开设有数个调节槽，调节槽靠近分隔环的一端与分隔环之间设置有间隙；连接管的左右两端上对称套设有弹性束箍，弹性束箍的上侧为开口设置，弹性束箍上端左右两侧面上均开设有安装槽，锁紧螺栓的一端穿过弹性束箍后，通过螺母固定在安装槽的内部，且螺母嵌设在安装槽的内部。
进一步地，所述的连接管左右两端的外侧壁上固定设置有凸环，弹性束箍的内侧壁上固定开设有导向槽，且凸环滑动嵌设在导向槽的内部。
进一步地，所述的弹性束箍上位于螺母一侧的安装槽为六边形凹槽设置，且螺母为六角螺母。
进一步地，所述的调节槽之间的连接管的内侧壁上以及分隔环的左右两侧壁上均固定设置有密封垫。
进一步地，所述的分隔环左右两侧的连接管上均固定架设有固定座，连接管的内侧壁上固定开设有滑槽，滑槽的内部活动穿设有束带；束带的上端伸设在连接管的上方，且束带的其中一端与固定座的底部固定连接，另一端穿过固定座后，伸设在固定座的上端，且伸设端上固定连接有拉环；束带的一侧面上固定设置有半圆齿条，固定座的内部开设有卡槽，卡槽内活动嵌设有卡块，卡块的一侧与半圆齿条相卡接，卡块的另一侧露设在固定座侧壁上，且卡块的露设面上固定设置有拉手；卡块的上下两侧对称固定设置有凸缘，凸缘与卡槽的一侧壁之间固定设置有压缩弹簧。
采用上述结构后，本实用新型的有益效果是：本实用新型所述的一种便于连接的消防管件卡箍结构，能够方便对消防管道进行连接，连接的方式比较的简单，能够大大减少人工的劳动强度，实用性更强，本实用新型具有设置合理，制作成本低等优点。
附图说明：

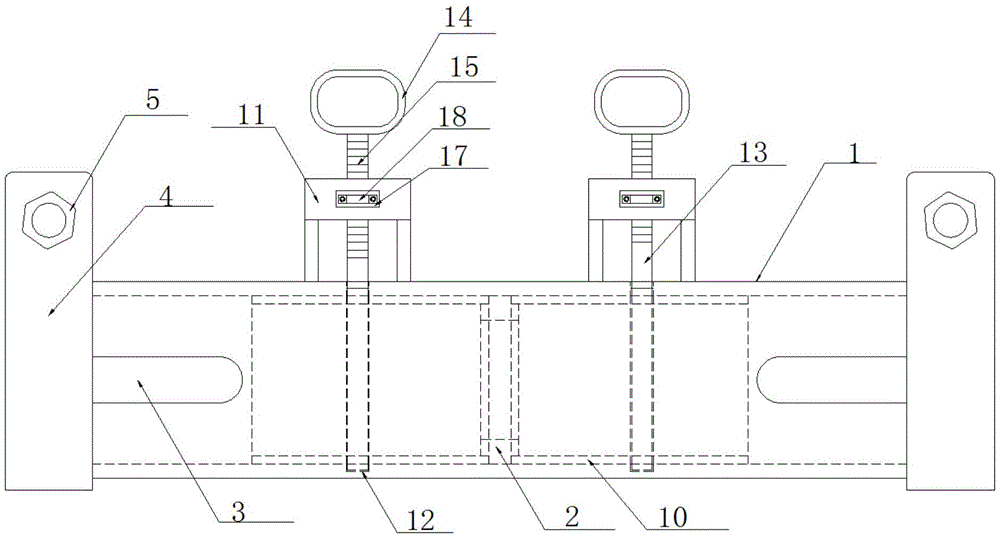

图1是本实用新型的结构示意图。
图2是图1的左视图。
图3是本实用新型的连接管的结构示意图。
图4是本实用新型的束带与固定座的连接结构示意图。
附图标记说明：
连接管1、分隔环2、调节槽3、弹性束箍4、安装槽5、锁紧螺栓6、螺母7、凸环8、导向槽9、密封垫10、固定座11、滑槽12、束带13、拉环14、半圆齿条15、卡槽16、卡块17、拉手18、凸缘19、压缩弹簧20。
具体实施方式：
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-图4所示，本具体实施方式采用如下技术方案：它包含连接管1、分隔环2；连接管1为两端开口的中空结构，连接管1采用的是带防腐涂层的不锈钢材质，连接管1内侧的中部固定焊设有分隔环2，分隔环2的四周壁与连接管1的内侧壁固定焊设；它还包含调节槽3、弹性束箍4、锁紧螺栓6和螺母7；连接管1的左右两端口上等圆角固定开设有三个调节槽3，三个调节槽3之间的夹角为120°，调节槽3靠近分隔环2的一端与分隔环2之间设置有间隙；调节槽3之间的连接管1的内侧壁上以及分隔环2的左右两侧壁上均通过胶粘固定设置有密封垫10，密封垫10采用的是橡胶材质，能够保证连接管1与消防管道之间的密封性；连接管1的左右两端上对称套设有弹性束箍4，弹性束箍4的上侧为开口设置，弹性束箍4上端左右两侧面上均开设有安装槽5，锁紧螺栓6的一端穿过弹性束箍4后，通过螺母7固定在安装槽5的内部，且螺母7嵌设在安装槽5的内部；弹性束箍4上位于螺母7一侧的安装槽5为六边形凹槽设置，且螺母7为六角螺母，能够在锁紧螺栓6转动的过程中，螺母7不产生跟转的现象；连接管1左右两端的外侧壁上固定设置有凸环8，凸环8与连接管1采用的是一体成型，弹性束箍4的内侧壁上固定开设有导向槽9，且凸环8滑动嵌设在导向槽9的内部，对弹性束箍4进行限位，同时，能够防止弹性束箍4滑脱。
进一步地，所述的分隔环2左右两侧的连接管1上均固定焊接架设有固定座11，连接管1的内侧壁上固定开设有滑槽12，滑槽12的内部活动穿设有束带13；束带13的上端伸设在连接管1的上方，且束带13的其中一端与固定座11的底部固定连接，另一端穿过固定座11后，伸设在固定座11的上端，且伸设端上固定连接有拉环14；束带13的一侧面上通过胶粘固定设置有半圆齿条15，固定座11的内部开设有卡槽16，卡槽16内活动嵌设有卡块17，卡块17的一侧与半圆齿条15相卡接，卡块17的另一侧露设在固定座11侧壁上，且卡块17的露设面上通过螺栓固定设置有拉手18；卡块17的上下两侧对称固定焊设有凸缘19，凸缘19与卡槽(16)的一侧壁之间固定焊设有压缩弹簧20，通过拉环14拉动束带13，卡块17卡设在半圆齿条15上，束带13逐渐将密封垫10与消防管道的外侧壁连接紧密，增加了连接处的密封性，通过拉手18将卡块17向远离束带13的一侧拖出，能够调节束带13的松紧。
本具体实施方式的工作原理：本装置适用于硬质消防水管，将带连接两个消防管道的端部分别插设在连接管1的左右两端，且将消防管道一直插设抵触到分隔环2为止，此时消防管道端部的外侧壁与密封垫10的内侧壁相接触，然后将螺母7卡设在相对应的安装槽5内，通过旋转锁紧螺栓6的端部，将弹性束箍4与连接管1的外侧壁连接牢固，通过调节槽3来配合插设的消防管道的直径，当消防管道固定牢固之后，通过拉环14拉动束带13，卡块17卡设在半圆齿条15上，束带13逐渐将密封垫10与消防管道的外侧壁连接紧密，增加了连接处的密封性。
采用上述结构后，本具体实施方式的有益效果如下：
1、将两个需要连接的消防管道的端部插设在连接管1的左右两端，然后将，能够方便对消防管道进行连接，连接的方式比较的简单，能够大大减少人工的劳动强度，实用性更强；
2、通过束带13将密封垫10与消防管道的外侧壁连接紧密，增加了连接处的密封性。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
