技术领域
本实用新型适用于物流设备技术领域，特别涉及一种便于组装的物流支架。
背景技术
目前，随着社会的不断发展，电子商务和物流行业特不断得到发展。人们的工作越来越忙，对网购的选择也越来越多，由此对物流技术的发展和服务需求的水平也越来越高。在物流的运输和储存的过程中，物流支架是提高效率和储存物品的重要工具。
现在市面上的物流支架多种多样，大多都是固定的框体结构，整体的调节灵活性比较差，不能根据需要调节隔板之间的距离，拆卸和组装都很不方便，造成空间的大量浪费，在运输过程中也比较困难，费时费力，给工作人员带来极大不便，严重降低了物流运输效率。因此，我们提出一种便于组装的物流支架。
实用新型内容
本实用新型的主要目的在于提供一种便于组装的物流支架，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种便于组装的物流支架，包括底座，所述底座底部四个角均固定安装有伸缩杆件，所述每个伸缩杆件底部均连接有滚轮，所述底座顶部四个角均固定安装有固定基座，所述每个固定基座顶部螺纹连接有第一立柱，所述第一立柱顶部垂直向上方向固定连接有第一套杆，所述第一套杆上方通过第二套杆固定连接有第二立柱，所述第一立柱和第二立柱相对的侧面上沿其长度方向自上而下均匀设有若干个扣孔，每两个扣孔相对平行卡扣有支撑板，所述支撑板靠近支架储物的一侧均固定安装有滑轨，所述第一立柱和第二立柱内侧自上而下与滑轨对应位置均设有相匹配的定位孔，所述第一立柱和第二立柱上连接有若干块横板，且所述横板与水平面平行，所述横板两侧均固定安装有滑块，且所述滑块的厚度与定位孔和滑轨的深度相匹配，所述每一块横板通过滑块卡接在每个第一立柱和第二立柱上对应的定位孔以及滑轨内，所述第二立柱顶部通过紧固螺钉螺纹连接有顶板，所述底座右侧顶部边缘位置固定安装有气泵，所述气泵上方固定连接有供气管，且所述供气管通过安装槽安装在顶板底部以及第一立柱和第二立柱靠内一侧，所述气泵外接电源。
进一步的，所述伸缩杆件底部固定连接有罩体，罩体为半球形且半径大于滚轮的半径，罩体右侧贯穿固定安装有用来锁死滚轮的锁紧螺钉。
进一步的，所述固定基座与底座之间设有多个加强肋，且加强肋等角度与底座顶部和固定基座固定连接。
进一步的，所述供气管内部顺着其长度方向均匀设有多个气嘴，且气嘴与供气管活动连接。
进一步的，所述支撑板两端均固定连接有扣件，且扣件平行卡扣在扣孔内。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的便于组装的物流支架，通过在底座底部四个角均固定安装有伸缩杆件，便于调节底座的高度，避免由于底座距离地面过近造成物品潮湿损坏，在第一立柱顶部垂直向上方向固定连接有第一套杆，在第一套杆上方通过第二套杆固定连接有第二立柱，便于调节立柱的高度，增加储物空间。
2.本实用新型的便于组装的物流支架，通过在第一立柱和第二立柱相对的侧面自上而下均匀设有若干个扣孔，便于支撑板通过扣件卡扣在扣孔上，同时也方便对支撑板位置的调节从而调节横板的位置，提高了该物流支架的实用性，通过在支撑板上固定安装有滑轨，且第一立柱和第二立柱内侧设有与滑轨相匹配的定位孔，便于将横板通过滑块安装在支撑板上，整体上便于对物流支架的拆卸和组装，方便运输也节省空间。
3.本实用新型的便于组装的物流支架，通过在底座上固定安装有外界电源的气泵，气泵连接有供气管，供气管通过安装槽安装在顶板底部以及第一立柱和第二立柱靠内一侧，便于对物流支架进行定期的除尘，且供气管内的气嘴与供气管活动连接，便于多角度除尘，起到清洁的作用，通过在滚轮上面的罩体上固定安装锁紧螺钉，便于对物流支架进行固定，起到稳定的作用。
附图说明

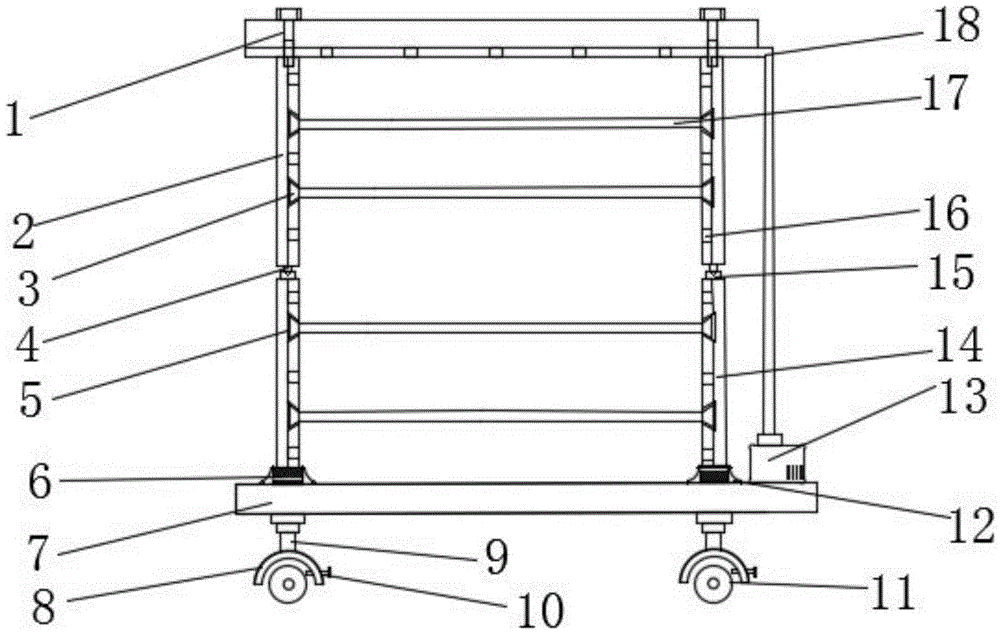

图1为本实用新型便于组装的物流支架的整体结构示意图；
图2为本实用新型便于组装的物流支架的整体侧视结构示意图；
图3为本实用新型便于组装的物流支架的扣件、支撑板和滑轨的结构示意图。
图中：顶板1、第二立柱2、滑块3、第二套杆4、定位孔5、固定基座6、底座7、罩体8、伸缩杆件9、锁紧螺钉10、滚轮11、加强肋12、气泵13、第一立柱14、第一套杆15、气嘴16、横板17、供气管18、扣孔19、支撑板20、扣件21、滑轨22、紧固螺钉23。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种便于组装的物流支架，包括底座7，所述底座7底部四个角均固定安装有伸缩杆件9，所述每个伸缩杆件9底部均连接有滚轮11，所述底座7顶部四个角均固定安装有固定基座6，所述每个固定基座6顶部螺纹连接有第一立柱14，所述第一立柱14顶部垂直向上方向固定连接有第一套杆15，所述第一套杆15上方通过第二套杆4固定连接有第二立柱2，所述第一立柱14和第二立柱2相对的侧面上沿其长度方向自上而下均匀设有若干个扣孔19，每两个扣孔19相对平行卡扣有支撑板20，所述支撑板20靠近支架储物的一侧均固定安装有滑轨22，所述第一立柱14和第二立柱2内侧自上而下与滑轨22对应位置均设有相匹配的定位孔5，所述第一立柱14和第二立柱2上连接有若干块横板17，且所述横板17与水平面平行，所述横板17两侧均固定安装有滑块3，且所述滑块3的厚度与定位孔5和滑轨22的深度相匹配，所述每一块横板17通过滑块3卡接在每个第一立柱14和第二立柱2上对应的定位孔5以及滑轨22内，所述第二立柱2顶部通过紧固螺钉23螺纹连接有顶板1，所述底座7右侧顶部边缘位置固定安装有气泵13，所述气泵13上方固定连接有供气管18，且所述供气管18通过安装槽安装在顶板1底部以及第一立柱14和第二立柱2靠内一侧，所述气泵13外接电源。
本实施例中如图1、图2和图3所示通过在第一立柱14和第二立柱2相对的侧面自上而下均匀设有若干个扣孔19，便于支撑板20通过扣件21卡扣在扣孔19上，同时也方便对支撑板20位置的调节从而调节横板17的位置，提高了该物流支架的实用性，通过在支撑板20上固定安装有滑轨22，且第一立柱14和第二立柱2内侧设有与滑轨22相匹配的定位孔5，便于将横板17通过滑块3安装支撑板20上，整体上便于对物流支架的拆卸和组装，方便运输也节省空间。
其中，所述伸缩杆件9底部固定连接有罩体8，罩体8为半球形且半径大于滚轮11的半径，罩体8右侧贯穿固定安装有用来锁死滚轮11的锁紧螺钉10。
本实施例中如图1所示，滚轮11便于物流支架的移动，锁紧螺钉10可以锁紧滚轮11，便于固定该物流支架，提高了物流支架的稳定性。
其中，所述固定基座6与底座7之间设有多个加强肋12，且加强肋12等角度与底座7顶部和固定基座6固定连接。
本实施例中如图1所示，提高了固定基座6的稳定性，提高了物流支架组装的安全性。
其中，所述供气管18内部顺着其长度方向均匀设有多个气嘴16，且气嘴16与供气管18活动连接。
本实施例中如图1所示，便于对物流支架进行定期的多角度的除尘，使物流支架保持清洁。
其中，所述支撑板20两端均固定连接有扣件21，且扣件21平行卡扣在扣孔19内。
本实施例中如图2和图3所示，便于将支撑板20通过扣件21卡扣在扣孔19内，方便拆卸和组装物流支架。
需要说明的是，本实用新型为一种便于组装的物流支架，包括顶板1、第二立柱2、滑块3、第二套杆4、定位孔5、固定基座6、底座7、罩体8、伸缩杆件9、锁紧螺钉10、滚轮11、加强肋12、气泵13、第一立柱14、第一套杆15、气嘴16、横板17、供气管18、扣孔19、支撑板20、扣件21、滑轨22、紧固螺钉23，部件均为通用标准件或者本邻域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，将四个第一立柱14通过螺纹连接旋紧在固定基座6上，将顶板1通过四个紧固螺钉23固定安装在第二立柱2的顶部，将两端与扣件21连接的支撑板20分别平行卡扣在扣孔19内，从而固定在第一立柱14和第二立柱2上，将两端与滑块3固定连接的横板17分别穿过前面的扣孔19与滑轨22适配向前推动直到卡到后面的扣孔19内，横板17的宽度与支撑板20的长度加上扣孔19的深度相等，从而将横板17固定在支撑板20上，组装好物流支架可以将锁紧螺钉10锁紧从而锁死滚轮11，固定住物流支架，当物品高度过高时，可以调节第一套杆15和第二套杆4来调整高度，也可以将扣件21卡扣到其它的扣孔19内，从而调整横板17之间的距离，如果横板17上积尘了，将气泵13接通电源，供气管18内充满气体并通过气嘴16释放出来，气嘴16吹出的气体将横板17上的积尘吹走，再关闭电源，定期为物流支架除尘。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
