技术领域
本实用新型涉及切割机技术领域，具体为一种切割机碎屑收集装置。
背景技术
在以往装修行业，装修师傅所用到的切割工具大多都是锯子，但是随着社会发展的步伐逐渐加快，锯子的工作效率逐渐的已经达不到社会发展所要求的速度了，所以，切割机就渐渐的走进了装修师傅的世界。
切割机是装修师傅在装修时最常用的工具之一，但是切割机在切割物品时会飞溅出大量的粉尘或者碎屑，一方面，飞溅的粉尘会散布在切割机旁，从而严重影响装修师傅的健康；另一方面，对切割机飞溅出的碎屑的后期清理也极为不便，为此，我们提供一种切割机碎屑收集装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种切割机碎屑收集装置，具备减少粉尘碎屑飞溅、对粉尘碎屑的集中收集等的优点，解决了切割机在切割时粉尘碎屑的飞溅、影响切割师傅的健康、后期清理麻烦的问题。
本实用新型提供如下技术方案：一种切割机碎屑收集装置，包括地面，所述地面的上表面固定安装有支撑腿，所述支撑腿的上表面固定安装有外壳，所述外壳的正面和背面分别固定安装有挡板，所述挡板的底部固定安装有转轮，所述转轮的外侧活动套接有传送带，所述传送带一端的一侧固定安装有齿条，所述挡板一侧的底部设有碎屑收集箱，所述地面的上表面固定安装有位于传送带中部的齿条开合装置，所述齿条开合装置的上表面固定安装有切割平台，所述切割平台上表面的一侧固定安装有垂直杆，所述垂直杆的一端活动连接有握杆，所述握杆的一端固定安装有防滑垫，所述握杆的中部活动安装有切割片。
优选的，所述传送带的数量为两条，中间通过齿条闭合连接，且在齿条开合装置处齿条可以很好的与齿条开合装置的外侧相互接触。
优选的，所述碎屑收集箱与两条传送带的宽度相同。
优选的，所述挡板的长度与传送带所构成的传送长度一致，且挡板是固定安装在传送带传送方向的两侧。
优选的，所述齿条是固定安装在传送带与转轮相互接触的那一面靠近齿条开合装置的一侧。
与现有技术对比，本实用新型具备以下有益效果：
1、该切割机碎屑收集装置，通过在传送带的两侧固定安装的挡板以及在传送带尾部设有的碎屑收集箱，可以控制在切割的过程中碎屑粉尘飞溅的问题，以及对碎屑粉尘的收集，大大得减轻了后期清理的劳动量。
2、该切割机碎屑收集装置，通过在切割平台的下部设有带齿条的传送带，能够很好的避免由于齿条的缝隙导致碎屑粉尘的泄露的问题，且该传送带在齿条开合装置处能够通过很好的开合来实现对该死角部位的碎屑粉尘进行收集，提高该装置的实用性。
附图说明

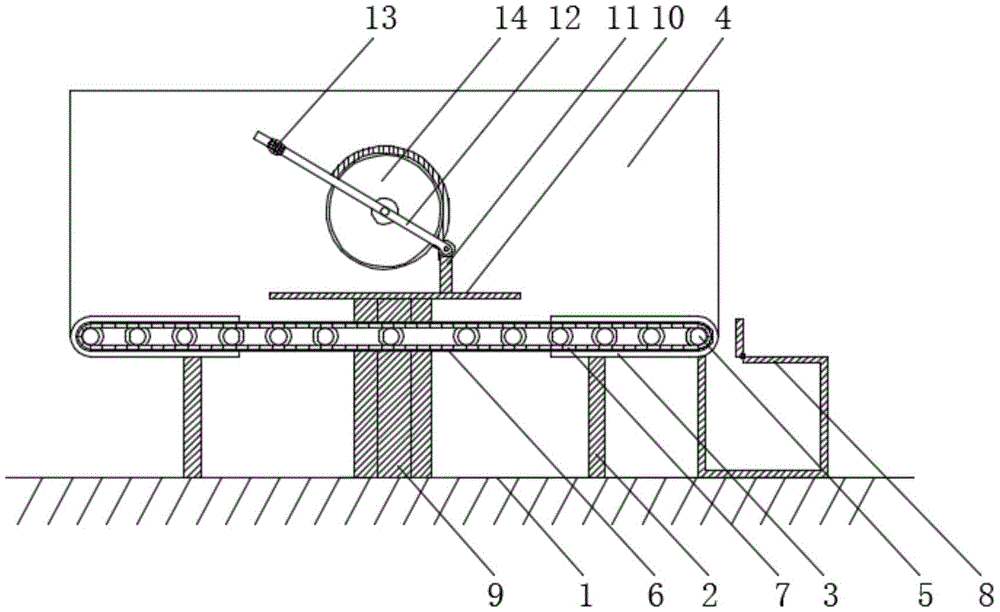

图1为本实用新型结构正面剖面示意图；
图2为本实用新型结构俯视示意图；
图3为本实用新型结构齿条开合装置示意图。
图中：1、地面；2、支撑腿；3、外壳；4、挡板；5、转轮；6、传送带；7、齿条；8、碎屑收集箱；9、齿条开合装置；10、切割平台；11、垂直杆；12、握杆；13、防滑垫；14、切割片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种切割机碎屑收集装置，包括地面1，地面1的上表面固定安装有支撑腿2，支撑腿2的上表面固定安装有外壳3，外壳3的正面和背面分别固定安装有挡板4，挡板4的底部固定安装有转轮5，转轮5的外侧活动套接有传送带6，传送带6一端的一侧固定安装有齿条7，挡板4一侧的底部设有碎屑收集箱8，地面1的上表面固定安装有位于传送带6中部的齿条开合装置9，齿条开合装置9的上表面固定安装有切割平台10，切割平台10上表面的一侧固定安装有垂直杆11，垂直杆11的一端活动连接有握杆12，握杆12的一端固定安装有防滑垫13，握杆12的中部活动安装有切割片14。
其中，传送带6的数量为两条，中间通过齿条7闭合连接，且在齿条开合装置9处齿条7可以很好的与齿条开合装置9的外侧相互接触，解决了单条传送带在齿条开合装置9处无法分开，导致该部分无法收集碎屑粉尘的问题。
其中，碎屑收集箱8与两条传送带6的宽度相同，实现了对碎屑的无遗漏收集。
其中，挡板4的长度与传送带6所构成的传送长度一致，且挡板4是固定安装在传送带6传送方向的两侧，实现了对碎屑粉尘飞溅效果的控制。
其中，齿条7是固定安装在传送带6与转轮5相互接触的那一面靠近齿条开合装置9的一侧，使得两条传送带6可以更加贴合，避免由于传送带6之间缝隙过大导致碎屑粉尘泄漏的问题。
工作原理：使用时，将木材放置在切割平台10上，按压握杆12，使得切割片14切割木材，通过挡板4将在切割过程中产生的碎屑粉尘格挡下来，掉落在传送带6以及切割平台10的上表面，传送带6在转轮5的带动下向右移动，传送带6的中间通过齿条开合装置9实现该部位的开合，打开碎屑收集箱8上面的盖子，即可将传送带6上所传送过来的碎屑粉尘集中收集进入碎屑收集箱8中。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
