技术领域
本实用新型涉及器械放置领域，具体为一种手机支撑支架装置。
背景技术
随着全球手机用户的猛增，人们对手机支架的需求量也变得越来越大，传统手机支架以及无法满足人们对其的要求，对于不同使用场景，不同体验感知，手机支架的结构也不断的发生着变化，市场上手机支架主要分为两种，一种是粘贴在手机的背面的吸环，还有一种是用来把手机放置在上面的支架，第一种的使用方法只需要把吸环粘贴在手机背面，然后把环放出来就可以放置手机了，而第二种就直接把手机支架打开成45度，把手机放上去也就可以使用了。
但是在使用时依然存在以下等问题要解决：
1、该手机支撑支架装置，在使用过程中，单一的吸盘吸附力过低，并且未做密封处理的吸盘遇到粗糙的表面极易脱落并摔落导致手机受损，影响用户体验，并给用户带来损失。
2、该手机支撑支架装置，在使用过程中，手机只能保持在一个平面内的上下调整，无法自由调整其角度，对于一些使用场景无法是用户得到满足，降低了用户的体验感知。
3、该手机支撑支架装置，在使用过程中，弹簧会慢慢失去弹性形变的能力，导致不使用时夹板无法进行复位，导致夹板失去夹紧手机的作用，需要对弹簧进行更换才能使其继续工作，提高了用户的维护成本。
实用新型内容
针对现有投料装置的不足，本实用新型提供了一种手机支撑支架装置。
本实用新型提供如下技术方案：一种手机支撑支架装置，包括底座，所述底座的底部固定安装有吸盘装置，所述吸盘装置的数量为四个，且之间的距离相同，所述底座的顶部开有支架槽，所述底座的支架槽内活动套接有滚动杆，所述滚动杆的一端固定安装回转体，回转体的一侧开设有圆形通孔，且圆形通孔内活动套接有螺栓所述回转体的一侧位于圆形通孔的一端固定安装有垫片，所述回转体的一侧活动套接有回转子，且回转子的一侧开有圆形通孔，与转体通过圆形通孔内的螺栓活动套接，所述回转子的另一侧固定安装有伸缩杆支架，所述伸缩杆支架的一侧活动套接有伸缩杆，所述伸缩杆的一侧固定安装有夹紧装置。
优选的，所述底座顶部的支架槽由两部分构成，分别为圆柱形槽、球形槽，且圆柱形槽的中心线位于底座的顶部，球形槽的球心与圆柱形槽的中心线位于同一个竖直平面内，但不在同一条轴线上，球形槽的球心位于圆柱形槽的中心线的下方。
优选的，所述滚动杆包括滚动球I，所述滚动球的一侧固定安装有滚动支架，所述滚动支架的一侧固定安装有滚动球支架，所述滚动球支架的内侧活动套接有滚动球II
优选的，所述夹紧装置包括托板，所述托板的顶部两侧均开有矩形孔，且矩形孔的体积値完全相同，所述托板的矩形孔内固定安装有转轴，所述转轴的外侧活动套接有夹板，所述夹板的一侧的两端固定安装有气压杆，所述气压杆的一端活动套接有气压仓。
优选的，所述气压杆和气压仓有一定的弧度，气压杆可以在气压仓内伸缩，所述气压仓内充满气体，且气压杆与气压仓的连接处经过密封处理。
优选的，所述吸盘装置包括吸盘支架，所述吸盘支架的底部固定套接有密封套，所述吸盘支架的底部固定套接有吸盘。
有益效果
与现有技术相比，本实用新型提供了一种手机支撑支架装置，具备以下有益效果：
1、该手机支撑支架装置，通过底座的顶部开有支架槽，所述底座顶部的支架槽由两部分构成，分别为圆柱形槽、球形槽，且圆柱形槽的中心线位于底座的顶部，球形槽的球心与圆柱形槽的中心线位于同一个竖直平面内，但不在同一条轴线上，球形槽的球心位于圆柱形槽的中心线的下方，使用完后可以将支架回缩至支架槽中，减少其体积，使其能够更好地进行存放，减小占占用空间。
2、该手机支撑支架装置，通过滚动球的一侧固定安装有滚动支架，所述滚动支架的一侧固定安装有滚动球支架，所述滚动球支架的内侧活动套接有滚动球II，使其支架部分可以自由调整其角度，提高了手机支架对各种不同使用场景的适应程度，提高了用户的使用感知。
3、该手机支撑支架装置，通过托板的顶部两侧均开有矩形孔，且矩形孔的体积値完全相同，所述托板的矩形孔内固定安装有转轴，所述转轴的外侧活动套接有夹板，所述夹板的一侧的两端固定安装有气压杆，所述气压杆的一端活动套接有气压仓，避免了弹簧会慢慢失去弹性形变的能力，导致不使用时夹板无法进行复位，使夹板失去夹紧手机的作用，需要对弹簧进行更换才能使其继续工作，降低了用户的维护成本，提高了用户的使用满意度。
4、该手机支撑支架装置，通过底座的底部固定安装有吸盘装置，所述吸盘装置的数量为四个，且吸盘之间的距离相同，所述吸盘装置包括吸盘支架，所述吸盘支架的底部固定套接有密封套，所述吸盘支架的底部固定套接有吸盘，提高了吸盘对于吸附面的吸附能力，避免了未做密封处理的吸盘遇到粗糙的表面极易脱落并摔落导致手机受损，影响用户体验，并给用户带来损失，提高了用户的使用满意度。
附图说明

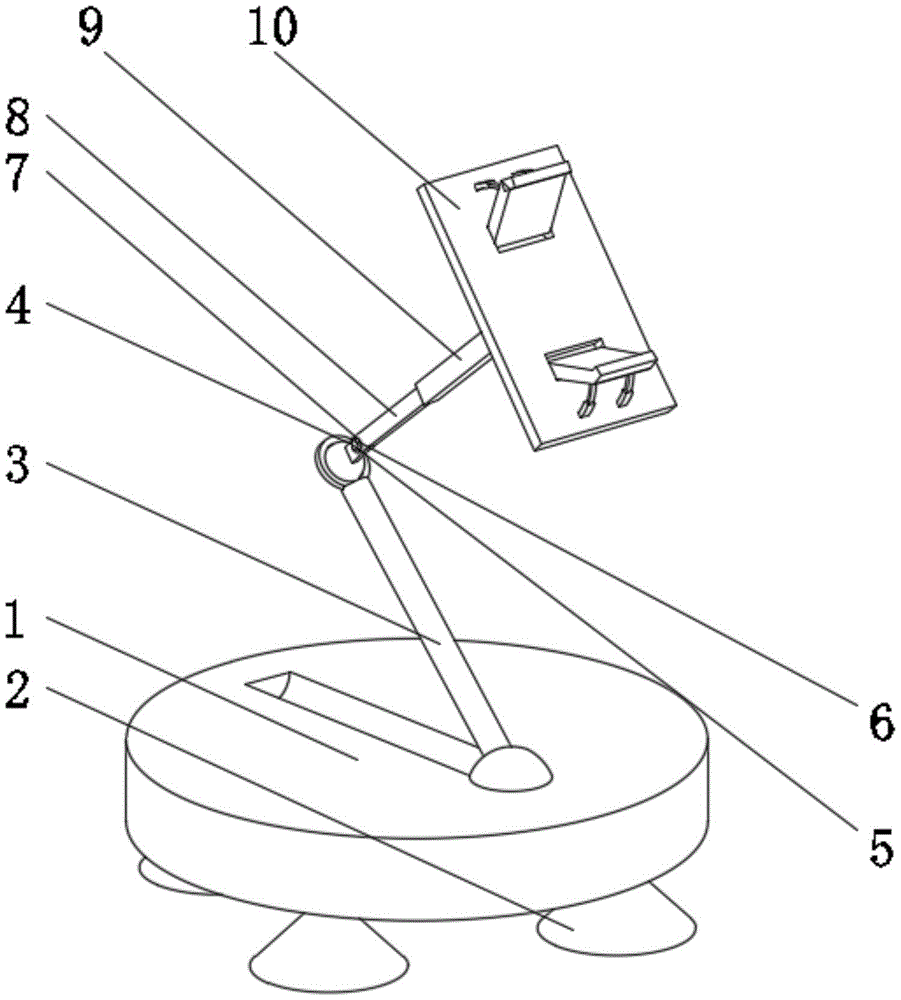

图1为本实用新型结构整体示意图；
图2为本实用新型结构剖面示意图；
图3为本实用新型结构滚动杆示意图；
图4为本实用新型结构夹紧装置示意图；
图5为本实用新型结构吸盘装置示意图。
图中：1、底座；2、吸盘装置；、21、吸盘支架；22、密封套；23、吸盘；3、滚动杆；31、滚动球I；32、滚动支架；33、滚动球支架；34、滚动球II；4、回转体；5、螺栓；6、垫片；7、回转子；8、伸缩杆支架；9、升缩杆；10、夹紧装置；101、托板；102、转轴；103、夹板；104、气压杆；105、气压仓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种手机支撑支架装置，一种手机支撑支架装置，包括底座1，底座1的底部固定安装有吸盘装置2，吸盘装置2的数量为四个，且之间的距离相同，吸盘装置2包括吸盘支架21，吸盘支架21的底部固定套接有密封套22，吸盘支架21的底部固定套接有吸盘23，提高了吸盘对于吸附面的吸附能力，经过密封处理的吸盘遇到粗糙的表面也可以产生非常大的吸附力，避免手机脱落并摔落导致手机受损，底座1的顶部开有支架槽，底座1顶部的支架槽由两部分构成，分别为圆柱形槽、球形槽，且圆柱形槽的中心线位于底座1的顶部，球形槽的球心与圆柱形槽的中心线位于同一个竖直平面内，但不在同一条轴线上，球形槽的球心位于圆柱形槽的中心线的下方，使用完后可以将支架回缩至支架槽中，减少其体积，使其能够更好地进行存放，减小占占用空间，底座1的支架槽内活动套接有滚动杆3，滚动杆3包括滚动球I31，滚动球31的一侧固定安装有滚动支架32，滚动支架32的一侧固定安装有滚动球支架33，滚动球支架33的内侧活动套接有滚动球II34，使用时，支架部分可以自由调整其角度，提高了手机支架对各种不同使用场景的适应程度，滚动杆3的一端固定安装回转体4，回转体4的一侧开设有圆形通孔，且圆形通孔内活动套接有螺栓5回转体4的一侧位于圆形通孔的一端固定安装有垫片6，回转体4的一侧活动套接有回转子7，且回转子7的一侧开有圆形通孔，与转体4通过圆形通孔内的螺栓5活动套接，回转子7的另一侧固定安装有伸缩杆支架8，伸缩杆支架8的一侧活动套接有伸缩杆9，伸缩杆9的一侧固定安装有夹紧装置10，夹紧装置10包括托板101，托板的顶部两侧均开有矩形孔，且矩形孔的体积値完全相同，托板101的矩形孔内固定安装有转轴102，转轴102的外侧活动套接有夹板103，夹板的一侧的两端固定安装有气压杆104，气压杆104的一端活动套接有气压仓105，在使用过程中，避免了弹簧会慢慢失去弹性形变的能力，导致不使用时夹板无法进行复位，使夹板失去夹紧手机的作用，需要对弹簧进行更换才能使其继续工作，降低了用户的维护成本，提高了用户的使用满意度。
工作原理
使用时，通过底座底部的吸盘将手机支撑支架装置吸附到使用位置，将支架部分从支架槽中拿出，通过滚动球将滚动杆调整至适宜的位置上，在通过升缩杆支架和升缩杆调整手机的距离，再将夹板下压，将手机放入夹板之间，气压杆受到压力回缩至气压仓内，气压仓内的气体受到压缩使其抵住夹板，使手机得到固定，使用完成后，将手机去下，气压是气压杆伸出，是夹板复位，将支架部分收起放入支架槽，即可放于其他位置存放。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
