技术领域
本实用新型涉及烘干设备技术领域，尤其涉及一种用于物料烘干机的振动装置。
背景技术
目前，干燥过程几乎涉及国民经济的所有部门，广泛应用于生产和生活中，干燥的目的是出去某些原料、半成品及成品中的水分或溶剂，以便于加工、使用、运输和贮藏等。随着科学技术的发展，如生物制品、新型材料、高级陶瓷、新型高级食品和新型药物制品等产品的出现，传统干燥器不一定都适用，特别是化工颗粒生产过程中的干燥烘干，对化工颗粒的各部分烘干不能完全，且化工颗粒无法翻滚烘干。
现有的用于烘干机的振动装置不能使得物料均匀摊开，影响烘干的质量。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于物料烘干机的振动装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于物料烘干机的振动装置，包括箱体，所述箱体内部转动连接分料箱，所述箱体内部转动连接筛板，所述筛板上均匀设置通气孔，所述箱体内壁固定连接支撑板，所述支撑板与筛板上侧一端固定连接支撑弹簧，所述分料箱一侧固定连接横板，所述箱体内壁固定连接支板，所述支板上设有滑孔，所述滑孔内竖向滑动连接方形竖杆，所述方形竖杆上端固定连接挡板，所述挡板与支板之间固定连接第一弹簧，所述方形竖杆由第一弹簧内穿过，所述筛板上设有通槽，所述通槽对应方形竖杆设置，方形竖杆由通槽内穿过，所述方形竖杆的下端靠近筛板的一侧固定连接橡胶凸块，所述通槽的侧壁设有圆形凸起。
优选地，所述方形竖杆内部设有空腔，所述箱体上固定连接第一通气管，所述第一通气管通过第一软管与方形竖杆固定连接并与方形竖杆的内部空腔相连通，所述橡胶凸块呈半球形且内部设有空腔，所述橡胶凸块的空腔与方形竖杆的内部空腔相连通。
本实用新型的优点在于：本实用新型提供的一种用于物料烘干机的振动装置，通过横板在分料箱翻转180°倒扣后撞击挡板，一方面通过振动振落分料箱内弧面堵塞透气孔的物料颗粒，另一方面推动方形竖杆竖向位移，方形竖杆上下往复移动，橡胶凸块挤压并越过橡胶凸块配合支撑弹簧，使得筛板在倾斜后振动回转，化工原料颗粒在筛板上侧滚动并逐渐由两侧离开筛板，使得化工原料颗粒能够在筛板表面均匀铺开，从而提高化工颗粒的通气性，干燥热风均匀接触化工颗粒，从而使得化工颗粒干燥均匀。
附图说明

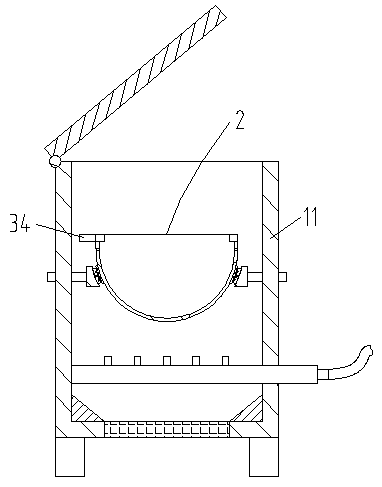

图1是本实用新型的结构示意图；
图2是图1中的分料箱翻转后的状态示意图；
图3是图2中的E处局部放大图；
图4是图2中的F处局部放大图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
实施例1
如图1-4所示，本实用新型提供的一种用于物料烘干机的振动装置，包括箱体11，所述箱体11内部转动连接分料箱2，所述箱体11内部转动连接筛板31，所述筛板31上均匀设置通气孔，所述箱体11内壁固定连接支撑板32，所述支撑板32与筛板31上侧一端固定连接支撑弹簧33，所述分料箱2一侧固定连接横板34，所述箱体11内壁固定连接支板35，所述支板35上设有滑孔，所述滑孔内竖向滑动连接方形竖杆36，所述方形竖杆36上端固定连接挡板37，所述挡板37与支板35之间固定连接第一弹簧38，所述方形竖杆36由第一弹簧38内穿过，所述筛板31上设有通槽311，所述通槽311对应方形竖杆36设置，方形竖杆36由通槽311内穿过，所述方形竖杆36的下端靠近筛板31的一侧固定连接橡胶凸块39，所述通槽311的侧壁设有圆形凸起312。横板34在分料箱2翻转180°倒扣后撞击挡板37，一方面通过振动振落分料箱内弧面堵塞透气孔的物料颗粒，另一方面推动方形竖杆36竖向位移，方形竖杆36上下往复移动，橡胶凸块39挤压并越过橡胶凸块39配合支撑弹簧33，使得筛板31在倾斜后振动回转，化工原料颗粒在筛板31上侧滚动并逐渐由两侧离开筛板31，使得化工原料颗粒能够在筛板31表面均匀铺开，从而提高化工颗粒的通气性，干燥热风均匀接触化工颗粒，从而使得化工颗粒干燥均匀。
所述方形竖杆36内部设有空腔，所述箱体11上固定连接第一通气管391，所述第一通气管391通过第一软管392与方形竖杆36固定连接并与方形竖杆36的内部空腔相连通，所述橡胶凸块39呈半球形且内部设有空腔，所述橡胶凸块39的空腔与方形竖杆36的内部空腔相连通。向橡胶凸块39内充气，使得橡胶凸块39膨胀，即使得橡胶凸块39受压缩缩小的受力增加，在橡胶凸块39缩小到对应尺寸才能由圆形凸起312表面滑过，这就使得需要方形竖杆36进一步下压，以使得支撑弹簧33提供更高的支撑力才能使得橡胶凸块39越过圆形凸起312，即筛板31振动幅度更大，偏转角度更大，以适应不同颗粒大小的化工原料烘干作业。
在使用时，横板34在分料箱2翻转180°倒扣后撞击挡板37，一方面通过振动振落分料箱内弧面堵塞透气孔的物料颗粒，另一方面推动方形竖杆36竖向位移，方形竖杆36上下往复移动，橡胶凸块39挤压并越过橡胶凸块39配合支撑弹簧33，使得筛板31在倾斜后振动回转，化工原料颗粒在筛板31上侧滚动并逐渐由两侧离开筛板31，使得化工原料颗粒能够在筛板31表面均匀铺开，从而提高化工颗粒的通气性，干燥热风均匀接触化工颗粒，从而使得化工颗粒干燥均匀。
虽然本实用新型是通过具体实施例进行说明的，本领域技术人员应当明白，在不脱离本实用新型范围的情况下，还可以对本实用新型进行各种变换及等同替代。另外，针对特定情形或材料，可以对本实用新型做各种修改，而不脱离本实用新型的范围。因此，本实用新型不局限于所公开的具体实施例，而应当包括落入本实用新型权利要求范围内的全部实施方式。
