技术领域
本实用新型属于车载技术领域，具体为一种便捷式汽车车窗玻璃清理装置。
背景技术
目前对于车窗的护理工具都比较单一，有的只是单纯的擦拭车窗玻璃，对于冬天车窗上的玻璃会出现冰霜，所以需要用工具去清除玻璃上的冰霜，但是使用的工具都比较局限，而汽车车窗玻璃对驾驶员尤为重要，而传统的车窗工具有不能很好的满足需求，所以很需要一种便捷式汽车车窗玻璃清理装置。
实用新型内容
针对现有技术的不足，本实用新型提供了既可以对汽车车窗玻璃进行清理、有可以对车窗玻璃上的冰霜进行清除、可以灵活调整高低、成本比较低，的便捷式汽车车窗玻璃清理装置，解决了现有工具单一性的问题。
为解决上述技术问题，本实用新型所采用的技术方案是：包括套筒、升降杆、擦窗板、刮板；其特征在于：卡紧活扳固定设置在套筒中部的外壁上，所述的橡胶环设置在套筒外壁的底部；沿升降杆轴向的外壁上均布设置有多个卡槽，所述升降杆下端设置在套筒中部，并且升降杆外壁上的卡槽位于卡紧活扳的正下方；所述擦窗板垂直固定设置在升降杆的顶部，所述刮板设置在擦窗板的下方，并且沿升降杆的轴向对称固定在升降杆的外壁上。
进一步优化本技术方案，所述的卡槽行与行之间的间隔在3-5毫米。
进一步优化本技术方案，所述的刮板采用工程树脂。
进一步优化本技术方案，所述的套筒和升降杆均采用工程树脂材质。
进一步优化本技术方案，所述的橡胶环沿套筒的轴向均布螺旋分布在套筒的外壁上。
进一步优化本技术方案，所述的套筒和升降杆均同轴设置。
与现有技术相比，本实用新型具有以下优点：
1、可以对车窗玻璃进行清洁。
2、可以对车窗玻璃上的冰霜进行清洁。
3、便于携带，成本比较底。
4、可以灵活调整高度，便于拆装。
附图说明

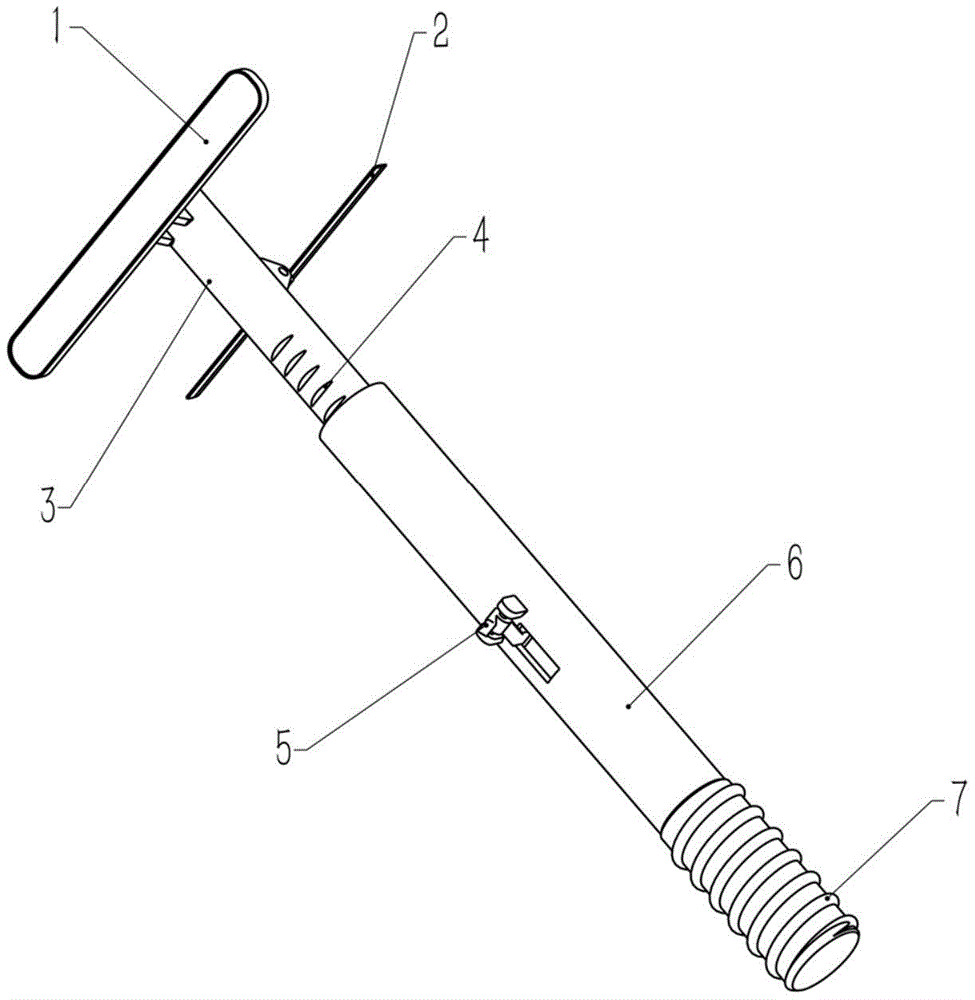

图1为本实用新型整体结构示意图；
图中：1、擦窗板；2、刮板；3、升降杆；4、卡槽；5、卡紧活扳；6、套筒；7、橡胶环。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
具体实施方式一：结合图1所示：包括套筒6、升降杆3、擦窗板、刮板2；其特征在于：卡紧活扳5固定设置在套筒6中部的外壁上，所述的橡胶环7设置在套筒6外壁的底部；沿升降杆3轴向的外壁上均布设置有多个卡槽4，所述升降杆3下端设置在套筒6中部，并且升降杆3外壁上的卡槽4位于卡紧活扳5的正下方；所述擦窗板1垂直固定设置在升降杆3的顶部，所述刮板2设置在擦窗板1的下方，并且沿升降杆3的轴向对称固定在升降杆3的外壁上；所述卡槽4行与行之间的间隔在3-5毫米；所述刮板2采用工程树脂；所述套筒6和升降杆3均采用工程树脂材质；所述卡紧活扳5与套筒6通过销轴连接，所述卡紧活扳5的内端和卡槽4配合安装；所述橡胶环7沿套筒6的轴向均布螺旋分布在套筒6的外壁上；所述套筒6和升降杆3均同轴设置。
步骤一，结合图1所示，一种便捷式汽车车窗玻璃清理装置，通过设置在套筒6外壁上的卡紧活扳5和升降杆3上设置的卡槽4相互配合，可以灵活的对升降杆3进行伸出长度的调整，同时通过卡紧活扳5和卡槽4的配合，保证了升降杆3在伸长后伸缩一定长度时的牢靠性；并且设置在升降杆3外壁上的擦窗板1和刮板2可以灵活的进行拆卸；之所以擦窗板1和刮板2对称设计安装，是防止在对汽车车窗玻璃进行清洁或对玻璃上的冰霜进行清除时造成对车窗的伤害。
步骤二，结合图1所示，一种便捷式汽车车窗玻璃清理装置，刮板2的前端设计成有一定的锥度，有利于对车窗玻璃上的冰霜轻松剔除掉；而套筒6和升降杆3都采用普通的工程树脂材质，所以成本比较底，并且在套筒6的底部设置安装的橡胶环7可以方便使用者在抓紧套筒6的舒适度；同时本装置整体设计比较巧妙，便于放入车内携带。
应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改比例。
