技术领域
本实用新型涉及紧固支架技术领域，具体为一种配电箱专用紧固工具。
背景技术
目前，随着我国经济高速发展，电力设备已是随处可见，而在生活中，配电柜的数量最多，配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。
但是，在配电柜安装时，常常会因为排电路线而头疼，而有些不负责的操作者就不排电路线，而之后维护和修理配电柜时，因电路线杂乱无法及时修理，造成严重损失，因此，我们提出一种配电箱专用紧固工具。
实用新型内容
本实用新型的目的在于提供一种配电箱专用紧固工具，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种配电箱专用紧固工具，包括固定架和压板；
所述固定架中间开设有凹槽，所述凹槽为矩形，所述凹槽左端和右端中间均开设有滑槽，所述固定架上侧壁中间开设第一螺孔，所述第一螺孔与凹槽连通，所述第一螺孔上端螺旋连接有螺栓，所述螺栓底端固定连接有连接块，所述连接块外侧壁无外螺纹；
所述压板上侧壁开设有通孔，所述通孔与连接块相对应，所述压板左右两端分别固定连接有第一限位块和第二限位块，所述通孔的直径大于连接块直径。
作为本实用新型的一种优选实施方式，所述第一限位块和第二限位块分别与凹槽左右两端均开设有两组滑槽活动连接。
作为本实用新型的一种优选实施方式，所述固定架为金属材质，所述压板为塑料材质。
作为本实用新型的一种优选实施方式，所述固定架左右两端分别固定连接有第一固定块和第二固定块。
作为本实用新型的一种优选实施方式，所述第一固定块和第二固定块中间分别开设有第二螺孔和第三螺孔，所述第二螺孔和第三螺孔上端均螺旋连接有螺钉。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过在固定架上端开设有第一螺孔，且螺旋连接有螺栓，在我们旋转螺栓时，可以使压板缓缓下移，从而可以牢牢的固定住配电箱内电路线，因为螺栓与第一螺孔是螺纹连接，可以有效的避免压板反弹，稳固性较强，有利于更为实用的使用配电箱专用紧固工具。
2.本实用新型通过设有第一限位块和第二限位块，在压板左右两端分别固定连接有第一限位块和第二限位块，且分别与凹槽左右两端开设两组滑槽活动连接，可以很好地起到限制压板效果，避免压板方向偏移，有利于更为实用的使用配电箱专用紧固工具。
3.本实用新型通过设有第一固定块和第二固定块，在固定架左右两端分别固定连接有第一固定块和第二固定块，通过第一固定块和第二固定块中间分别开设有第二螺孔和第三螺孔，便于固定架固定在配电柜内侧壁，有利于更为实用的使用配电箱专用紧固工具。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

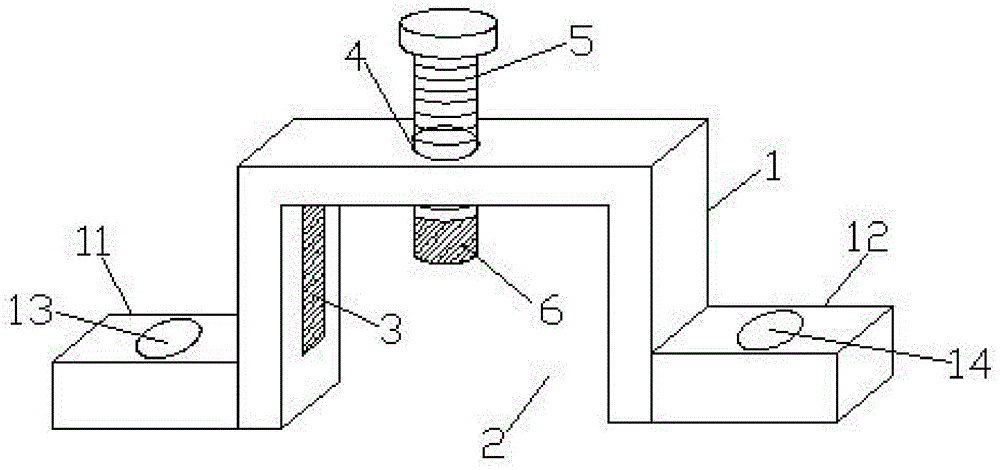

图1为本实用新型配电箱专用紧固工具的整体结构示意图；
图2为本实用新型配电箱专用紧固工具的压板结构示意图。
图中：1，固定架2，凹槽3，滑槽4，第一螺孔5，螺栓6，连接块7，压板8，第一限位块9，第二限位块10，通孔11，第一固定块12，第二固定块13，第二螺孔14，第三螺孔。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种配电箱专用紧固工具，包括固定架1和压板7；
所述固定架1中间开设有凹槽2，所述凹槽2为矩形，所述凹槽2左端和右端中间均开设有滑槽3，所述固定架1上侧壁中间开设第一螺孔4，所述第一螺孔4与凹槽2连通，所述第一螺孔4上端螺旋连接有螺栓5，所述螺栓5底端固定连接有连接块6，所述连接块6外侧壁无外螺纹；
所述压板7上侧壁开设有通孔10，所述通孔10与连接块6相对应，所述压板7左右两端分别固定连接有第一限位块8和第二限位块9，所述通孔10的直径大于连接块6直径。
本实施例中请参阅图1和图2通过在固定架1上端开设有第一螺孔4，且螺旋连接有螺栓5，在我们旋转螺栓5时，可以使压板7缓缓下移，从而可以牢牢的固定住配电箱内电路线，因为螺栓5与第一螺孔4是螺纹连接，可以有效的避免压板反弹，稳固性较强，有利于更为实用的使用配电箱专用紧固工具。
其中，所述第一限位块8和第二限位块9分别与凹槽2左右两端均开设有两组滑槽3活动连接。
其中，所述固定架1为金属材质，所述压板7为塑料材质。
本实施例中请参阅图1和图2通过设有第一限位块8和第二限位块9，在压板7左右两端分别固定连接有第一限位块8和第二限位块9，且分别与凹槽2左右两端开设两组滑槽3活动连接，可以很好地起到限制压板7效果，避免压板7方向偏移，有利于更为实用的使用配电箱专用紧固工具。
其中，所述固定架1左右两端分别固定连接有第一固定块11和第二固定块12。
其中，所述第一固定块11和第二固定块12中间分别开设有第二螺孔13和第三螺孔14，所述第二螺孔13和第三螺孔14上端均螺旋连接有螺钉。
本实施例中请参阅图1通过设有第一固定块11和第二固定块12，在固定架1左右两端分别固定连接有第一固定块11和第二固定块12，通过第一固定块11和第二固定块12中间分别开设有第二螺孔13和第三螺孔14，便于固定架1固定在配电柜内侧壁，有利于更为实用的使用配电箱专用紧固工具。
在一种配电箱专用紧固工具使用时，先将装置移动到指定地点，先将配电柜内部的电路线分好，在将分好几股的电路线与固定架1的凹槽2相互契合，在通过之前准备好的螺钉，分别贯穿第二螺孔13和第三螺孔14，且固定在配电箱内侧壁上，最后在旋转螺栓5，将压板7牢牢的抵住电路线即可。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
