技术领域
本实用新型属于废泥处理技术领域，具体涉及一种纯碱工艺用废泥处理装置。
背景技术
制碱工业中，以食盐为主要原料用电解方法制取氯、氢、烧碱过程中排出的泥浆称为盐泥，其主要成分为氢氧化镁、碳酸钙、硫酸钡和泥砂。工业中对废盐泥的处理多采用抽滤的方式进行固液分离。
现有的技术存在以下问题：
1、废盐泥处理用抽滤机在使用过程中，需工作人员进行废盐泥的上料，便于对废盐泥进行处理，废盐泥在人工上料过程中，易因工作人员的疏忽造成废盐泥的泼洒，使废盐泥造成抽滤机的脏污，且长时间的人工上料易给工作人员造成不适和劳累的感觉；
2、废盐泥处理用抽滤机在使用过程中，抽滤机通过外接管与外接设备进行连接，外接管与外接设备之间的连接出现松动时，工作人员难以及时的发现，使外接管与外接设备之间传递的物质掉落，阻碍抽滤工作的继续进行。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种纯碱工艺用废泥处理装置，具有自动上料和连接报警的特点。
为实现上述目的，本实用新型提供如下技术方案：一种纯碱工艺用废泥处理装置，包括抽滤机，所述抽滤机外侧壁一侧连接有外接管，所述抽滤机上表面连接有抽滤腔，所述抽滤腔上表面设有上料机构，所述外接管外侧壁设有检测机构，所述上料机构包括第一探针、第二探针、触碰感应器、导料管、电动阀和连接管，所述抽滤腔内侧壁一侧连接有第一探针，所述抽滤腔内侧壁一侧靠近所述第一探针上方连接有第二探针，所述抽滤腔外侧壁一侧连接有触碰感应器，所述抽滤腔上表面连接有连接管，所述连接管外侧壁连接有电动阀，所述连接管上端连接有导料管。
优选的，导料管一端连接有电动机。
优选的，导料管内侧壁设有无轴绞龙。
优选的，检测机构包括凹槽，所述外接管外侧壁开设有凹槽。
优选的，检测机构还包括压力感应器，所述凹槽内部下表面中间位置处连接有压力感应器。
优选的，检测机构还包括弹簧和挡板，所述凹槽内部下表面两侧连接有弹簧，所述压力感应器上表面连接有挡板。
优选的，检测机构还包括警示灯，所述抽滤机外侧壁靠近所述外接管上方连接有警示灯。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过触碰感应器、电动阀和无轴绞龙的设置，使废盐泥处理用抽滤机在使用过程中，工作人员可通过将导料管插入废盐泥中，启动电动机带动无轴绞龙转动进行上料，触碰感应器在检测到抽滤腔内的物料在触碰第二探针时，产生电信号并传递给电动机和电动阀，使电动机和电动阀关闭后抽滤机进行抽滤操作，抽滤操作完成后物料排出过程中，第一探针检测不到物料时，触碰感应器产生电信号并传递给电动机和电动阀，使电动机和电动阀启动进行自动上料，更加便利和简洁，不会给工作人员造成不适；
2、本实用新型通过弹簧、压力感应器和警示灯的设置，使抽滤机在进行工作的过程中，压力感应器可检测外接管与外接设备之间的压力数据，在检测到压力数据发生较大的变化时，产生电信号传递给警示灯，警示灯发出警报告知工作人员外接管与外接设备之间的连接发生松动，便于工作人员及时进行补救措施，防止因外接管与外接设备之间传递的物质掉落，阻碍抽滤工作的继续进行。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

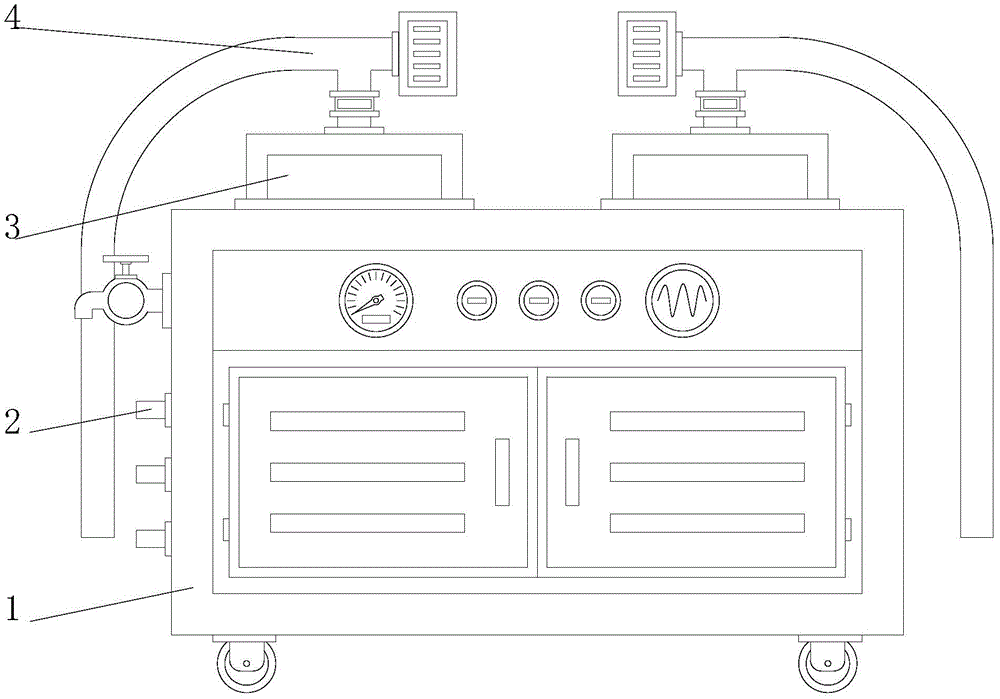

图1为本实用新型的结构示意图；
图2为本实用新型中的上料机构结构示意图；
图3为本实用新型中的导料管内部结构示意图；
图4为本实用新型中的检测机构结构示意图；
图中：1、抽滤机；2、外接管；3、抽滤腔；4、上料机构；41、第一探针；42、第二探针；43、触碰感应器；44、电动机；45、导料管；46、电动阀；47、连接管；48、无轴绞龙；5、检测机构；51、凹槽；52、弹簧；53、挡板；54、压力感应器；55、警示灯。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-4，本实用新型提供以下技术方案：一种纯碱工艺用废泥处理装置，包括抽滤机1，抽滤机1外侧壁一侧连接有外接管2，抽滤机1上表面连接有抽滤腔3，抽滤腔3上表面设有上料机构4，外接管2外侧壁设有检测机构5，上料机构4包括第一探针41、第二探针42、触碰感应器43、导料管45、电动阀46和连接管47，抽滤腔3内侧壁一侧连接有第一探针41，抽滤腔3内侧壁一侧靠近第一探针41上方连接有第二探针42，抽滤腔3外侧壁一侧连接有触碰感应器43，抽滤腔3上表面连接有连接管47，连接管47外侧壁连接有电动阀46，连接管47上端连接有导料管45。
本实施方案中：通过触碰感应器43、电动阀46的设置，使废盐泥处理用抽滤机1在使用过程中，工作人员可通过将导料管45插入废盐泥中进行上料，触碰感应器43在检测到抽滤腔3内的物料在触碰第二探针42时，产生电信号并传递给电动阀46，使电动阀46关闭后抽滤机1进行抽滤操作，抽滤操作完成后物料排出过程中，第一探针41检测不到物料时，触碰感应器43产生电信号并传递给电动阀46，使电动阀46启动进行自动上料，更加便利和简洁，不会给工作人员造成不适。
本实施例中：第一探针41和第二探针42为深圳市裕龙兴创达电子有限公司销售，型号为050-PTP型的探针；触碰感应器43为深圳市福田区海森达伟业电子材料有限公司销售，型号为TTP223型的触碰感应器；电动机44为台州朗博电机有限公司销售，型号为Y2-160L-4极型电动机；电动阀46为天飞海泰阀门源头厂家销售，型号为CWX-25S型的电动阀；压力感应器54为苏州能斯达电子科技有限公司销售，型号为DF9-16的柔性薄膜压力传感器；警示灯55为杭州天冠科技有限公司销售，型号为TGSG-01T型的报警器。
具体的，导料管45一端连接有电动机44；便于带动无轴绞龙48转动进行上料。
具体的，导料管45内侧壁设有无轴绞龙48；便于在电动机44的带动下转动进行上料。
具体的，检测机构5包括凹槽51，外接管2外侧壁开设有凹槽51；便于压力感应器54的安装。
具体的，检测机构5还包括压力感应器54，凹槽51内部下表面中间位置处连接有压力感应器54；便于对外接管2与外接设备之间的连接进行检测。
具体的，检测机构5还包括弹簧52和挡板53，凹槽51内部下表面两侧连接有弹簧52，压力感应器54上表面连接有挡板53；便于对凹槽51内的压力感应器54进行防护。
具体的，检测机构5还包括警示灯55，抽滤机1外侧壁靠近外接管2上方连接有警示灯55；便于接收来自压力感应器54的信号并发出警报。
本实用新型的工作原理及使用流程：通过触碰感应器43、电动阀46和无轴绞龙48的设置，使废盐泥处理用抽滤机1在使用过程中，工作人员可通过将导料管45插入废盐泥中，启动电动机44带动无轴绞龙48转动进行上料，触碰感应器43在检测到抽滤腔3内的物料在触碰第二探针42时，产生电信号并传递给电动机44和电动阀46，使电动机44和电动阀46关闭后抽滤机1进行抽滤操作，抽滤操作完成后物料排出过程中，第一探针41检测不到物料时，触碰感应器43产生电信号并传递给电动机44和电动阀46，使电动机44和电动阀46启动进行自动上料，更加便利和简洁，不会给工作人员造成不适，通过弹簧52、压力感应器54和警示灯55的设置，使抽滤机1在进行工作的过程中，压力感应器54可检测外接管2与外接设备之间的压力数据，在检测到压力数据发生较大的变化时，产生电信号传递给警示灯55，警示灯55发出警报告知工作人员外接管2与外接设备之间的连接发生松动，便于工作人员及时进行补救措施，防止因外接管2与外接设备之间传递的物质掉落，阻碍抽滤工作的继续进行。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
