技术领域
本实用新型涉及石棉橡胶板加工技术领域，特别是涉及石棉橡胶板用选棉装置。
背景技术
石棉橡胶板是由石棉、橡胶和填料经压制而成的。根据其配方、工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板，耐酸碱等类别。作为管道法兰、高压容器法兰及各种机械连接面用的密封材料，可作冲制各种有耐酸碱要求的密封性能较好的垫圈。使用时一般按要求冲制成各种形状、尺寸的垫片。目前，对于石棉纤维的筛选一般都是导流板和滤网为固定设置，这样的设置不利于及时把较粗的纤维清理掉。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供石棉橡胶板用选棉装置。
本实用新型通过以下技术方案来实现上述目的：
石棉橡胶板用选棉装置，包括移动机构、输送机构、筛选机构、冲洗机构，所述移动机构上方设置有所述输送机构，所述输送机构一侧设置有所述筛选机构，所述输送机构上方设置有所述冲洗机构。
优选的，所述移动机构包括第一固定板、电机、丝杆、螺纹套、导向杆、导向管，所述第一固定板前方通过螺栓连接有所述电机，所述电机的输出轴后方焊接有所述丝杆，所述丝杆穿过所述螺纹套，且与所述螺纹套通过螺纹连接，所述丝杆一侧设置有所述导向杆，所述导向杆穿过所述导向管，且与所述导向管滑动连接，所述导向杆与所述第一固定板焊接连接。
优选的，所述输送机构包括导流板、给料堰、给料唇、槽口、楔形块，所述导流板连接所述移动机构，所述导流板一端内侧粘结有所述给料堰和所述给料唇，所述给料堰设置在所述给料唇一侧，所述给料堰前后方设置有所述槽口，所述导流板一侧上方焊接有所述楔形块。
优选的，所述筛选机构包括第二固定板、固定框、滤网、第一储存框、第二储存框，所述第二固定板内侧通过螺栓连接有所述固定框，所述固定框内侧通过螺钉连接有所述滤网，所述滤网一侧设置有所述第一储存框，所述滤网另一侧设置有所述第二储存框。
优选的，所述冲洗机构包括水箱、水泵、水管、分流管、流水孔，所述水箱设置在所述筛选机构前方，所述水箱上方通过螺钉连接有所述水泵，所述水泵上方通过喉箍连接有所述水管，所述水管一端通过喉箍连接有所述分流管，所述分流管下方开设有所述流水孔，所述流水孔设有30-50个。
优选的，所述冲洗机构包括水箱、水泵、水管、直通管、连接板、莲花喷头，所述水箱设置在所述筛选机构中的第二固定板前方，所述水箱上方通过螺钉连接有所述水泵，所述水泵上方通过喉箍连接有所述水管，所述水管下方粘结有所述直通管，所述直通管通过螺纹连接有所述莲花喷头，所述莲花喷头通过螺钉连接在所述连接板下方。
优选的，所述莲花喷头设置有2个。
有益效果在于：移动机构和输送机构结构的设置有益于实现对石棉纤维连续筛选，提高了工作效率。
本实用新型的附加技术特征及其优点将在下面的描述内容中阐述地更加明显，或通过本实用新型的具体实践可以了解到。
附图说明
附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

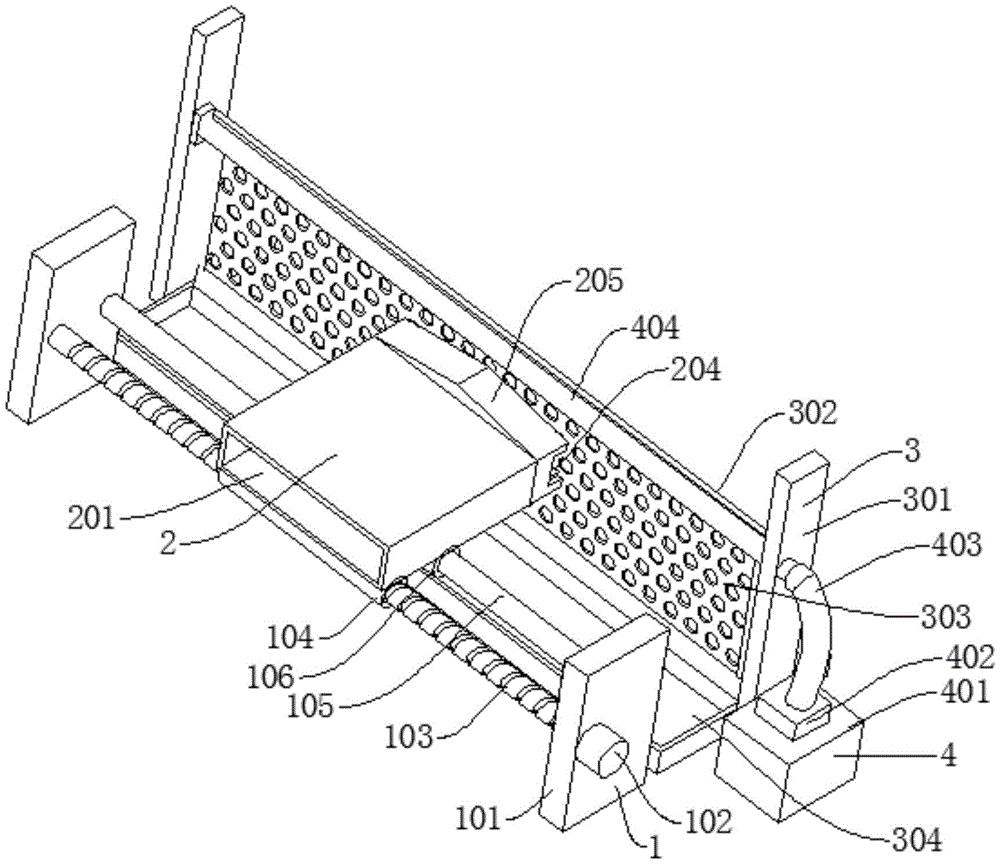

图1是本实用新型所述石棉橡胶板用选棉装置的第一实施例的结构示意图；
图2是本实用新型所述石棉橡胶板用选棉装置的第一实施例的俯视图；
图3是本实用新型所述石棉橡胶板用选棉装置的第一实施例的A-A剖视图；
图4是本实用新型所述石棉橡胶板用选棉装置的第二实施例的结构示意图；
图5是本实用新型所述石棉橡胶板用选棉装置的第二实施例的左视图。
附图标记说明如下：
1、移动机构；2、输送机构；3、筛选机构；4、冲洗机构；101、第一固定板；102、电机；103、丝杆；104、螺纹套；105、导向杆；106、导向管；201、导流板；202、给料堰；203、给料唇；204、槽口；205、楔形块；301、第二固定板；302、固定框；303、滤网；304、第一储存框；305、第二储存框；401、水箱；402、水泵；403、水管；404、分流管、405、流水孔；44、直通管；45、连接板；46、莲花喷头。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
实施例1
如图1、图2和图3所示，石棉橡胶板用选棉装置，包括移动机构1、输送机构2、筛选机构3、冲洗机构4，移动机构1上方设置有输送机构2，输送机构2一侧设置有筛选机构3，输送机构2上方设置有冲洗机构4，移动机构1包括第一固定板101、电机102、丝杆103、螺纹套104、导向杆105、导向管106，第一固定板101前方通过螺栓连接有电机102，第一固定板101用于固定导向杆105和电机102，电机102的输出轴后方焊接有丝杆103，电机102用于带动丝杆103转动，丝杆103穿过螺纹套104，且与螺纹套104通过螺纹连接，螺纹套104带动导流板201移动，丝杆103一侧设置有导向杆105，导向杆105和导向管106共同作用用于固定导流板201，导向杆105穿过导向管106，且与导向管106滑动连接，导向杆105与第一固定板101焊接连接，输送机构2包括导流板201、给料堰202、给料唇203、槽口204、楔形块205，导流板201焊接在移动机构1中的螺纹套104和导向管106上方，导流板201一端内侧粘结有给料堰202和给料唇203，给料堰202和给料唇203共同作用有益于石棉纤维单层接触滤网303，给料堰202设置在给料唇203一侧，给料堰202前后方设置有槽口204，槽口204防止阻碍较粗的纤维，导流板201一侧上方焊接有楔形块205，楔形块205有益于冲洗液落下，筛选机构3包括第二固定板301、固定框302、滤网303、第一储存框304、第二储存框305，第二固定板301内侧通过螺栓连接有固定框302，第二固定板301用于固定固定框302，固定框302内侧通过螺钉连接有滤网303，固定框302用于固定滤网303，滤网303筛选出较细的纤维，滤网303一侧设置有第一储存框304，第一储存框304盛放较粗的纤维，滤网303另一侧设置有第二储存框305，第二储存框305盛放较细的纤维，冲洗机构4包括水箱401、水泵402、水管403、分流管404、流水孔405，水箱401设置在筛选机构3中的第二固定板301前方，水箱401盛放冲洗液，水箱401上方通过螺钉连接有水泵402，水泵402抽取冲洗液，水泵402上方通过喉箍连接有水管403，水管403输送冲洗液，水管403一端通过喉箍连接有分流管404，分流管404用于对滤网303上的纤维进行冲洗，分流管404下方开设有流水孔405，流水孔405设置于30-50个。
上述结构中，把石棉纤维悬浮在液体中，通过给料堰202和给料唇203使单层的液体流到滤网303处，较细的纤维通过滤网303，较粗的纤维留在滤网303一侧，利用电机102带动丝杆103转动，从而实现导流板201移动，利用水泵402和分流管404把较粗的纤维冲洗到第一储存框304中。
实施例2
如图4和图5所示，实施例2与实施例1不同之处在于：冲洗机构4包括水箱401、水泵402、水管403、直通管44、连接板45、莲花喷头46，水箱401设置在筛选机构3中的第二固定板301前方，水箱401上方通过螺钉连接有水泵402，水泵402上方通过喉箍连接有水管403，水管403下方粘结有直通管44，直通管44通过螺纹连接有莲花喷头46，莲花喷头46用于冲洗掉较粗的纤维，莲花喷头46通过螺钉连接在连接板45下方，连接板45用于固定莲花喷头46，莲花喷头46设置有2个，分别位于输送机构2中的导流板201前后方。
上述结构中，把石棉纤维悬浮在液体中，通过给料堰202和给料唇203使单层的液体流到滤网303处，较细的纤维通过滤网303，较粗的纤维留在滤网303一侧，利用电机102带动丝杆103转动，从而实现导流板201移动，利用水泵402和莲花喷头46把较粗的纤维冲洗到第一储存框304中。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
