技术领域
本实用新型涉及吊装技术领域，具体为一种新型换灯机构。
背景技术
工厂内部的灯具位置都装的很高，由于厂区内灯具又是常用的一种设施，所以会经常遇到换灯具的问题，一般都会有采用叉车把工作人员升到一定高度，由工作人员站在行车的顶上进行换灯具的操作，这样不仅浪费人力物力，也会存在一定的安全隐患。
实用新型内容
针对现有技术的不足，本实用新型提供了一种新型换灯机构，具备安全性高，可快速换灯的优点，解决了上述背景问题中所提出的问题。
本实用新型提供如下技术方案：一种新型换灯机构，包括墙壁，所述墙壁正面的顶部固定安装有横梁，所述横梁的底部固定连接有主板盒，所述主板盒内腔底端的中部固定连接有松插座机构，所述松插座机构的内腔固定连接有松插座钢丝绳，所述主板盒内腔底端的中部固定连接有位于远离松插座机构侧壁的三个插头柱，且三个插头柱延伸至远离主板盒的底部，所述插头柱的侧壁固定连接有上段电线，且三个上段电线延伸至远离主板盒的一侧，所述主板盒内腔底部的两侧各固定连接有两个松卡块机构，所述松卡块机构的内腔固定连接有松卡块钢丝绳，所述主板盒内腔的中部固定连接有共用轴Ⅰ，所述共用轴Ⅰ的侧壁活动连接有三个滑轮Ⅰ，所述主板盒内腔的顶部固定连接有两个升降钢丝绳轴Ⅰ，所述升降钢丝绳轴Ⅰ的两端各活动连接有升降钢丝绳滑轮Ⅰ，所述墙壁的正面固定连接有位于远离主板盒背面的导向坐，所述导向坐正面的两侧各固定连接有导向坐耳块，两个导向坐耳块的一端固定连接有升降钢丝绳轴Ⅱ，所述升降钢丝绳轴Ⅱ的两端各活动连接有升降钢丝绳滑轮Ⅱ，两个所述导向坐耳块的另一端固定连接有共用轴Ⅱ，所述共用轴Ⅱ的侧壁活动连接有三个滑轮Ⅱ，所述墙壁的正面固定连接有位于远离导向坐下表面的拉线坐，所述拉线坐的正面固定连接有拉线坐凸块，且松插座钢丝绳通过滑轮Ⅰ、滑轮Ⅱ套接于拉线坐凸块，所述松插座钢丝绳的一端固定连接有位于拉线坐凸块下表面的拉环，所述墙壁的正面固定连接有位于远离拉线坐下表面的扳块坐，所述扳块坐正面的两侧各固定连接有扳块坐耳块，两个所述扳块坐耳块的一端固定连接有扳块轴，所述扳块轴的中部固定连接有扳块，所述扳块轴的两端各固定连接有转绳，所述转绳的一端固定连接有连接块，两个所述松卡块钢丝绳通过滑轮Ⅰ、滑轮Ⅱ固定连接于连接块的顶部，所述墙壁的正面固定连接有位于远离扳块坐下表面的集绳轮坐，所述集绳轮坐正面的两侧各固定连接有集绳轮坐耳块，两个所述集绳轮坐耳块的一端活动连接有集绳轮轴，所述集绳轮轴的一端固定连接有位于远离集绳轮坐耳块一侧的力杆，所述力杆的一端固定连接有把手，所述集绳轮轴的两端各固定连接有位于远离集绳轮坐耳块另一侧的集绳轮，且集绳轮的内腔卡接有两个升降钢丝绳，两个所述升降钢丝绳通过升降钢丝绳滑轮Ⅱ、升降钢丝绳滑轮Ⅰ固定连接有副板盒，所述副板盒顶端的中部开设有三个插孔，所述副板盒的一侧固定连接有下段电线，所述副板盒的顶端开设有四个方形孔，且方形孔内固定连接有卡块轴，所述卡块轴的中部活动连接有卡块，所述卡块通过卡块弹簧与副板盒传动连接，所述副板盒底端的中部固定连接有吊环，所述吊环的中心活动套接有LED灯钩，所述LED灯钩的底端固定连接有LED灯，所述LED灯的顶部固定连接有LED电线。
精选的，所述松插座机构包括顶块Ⅰ，所述顶块Ⅰ通过顶块弹簧Ⅰ与圆柱外壳传动连接，所述圆柱外壳内腔的底部固定连接有内滑轮轴Ⅰ，所述内滑轮轴Ⅰ的中部活动连接有内滑轮Ⅰ，所述圆柱外壳的顶部固定连接有外滑轮轴Ⅰ，所述外滑轮轴Ⅰ的中部活动连接有外滑轮Ⅰ。
精选的，所述松卡块机构包括顶块Ⅱ，所述顶块Ⅱ通过顶块弹簧Ⅱ与方形外壳传动连接，所述方形外壳的内腔固定连接有内滑轮轴Ⅱ，所述内滑轮轴Ⅱ的中部活动连接有内滑轮Ⅱ，所述方形外壳的一端固定连接有外滑轮轴Ⅱ，所述外滑轮轴Ⅱ的中部活动连接有外滑轮Ⅱ。
精选的，所述副板盒的一侧开设有圆孔，且圆孔内固定连接有下段电线，所述下段电线在副板盒的内腔固定连接于副板盒顶端中部开设的三个插孔内腔。
精选的，所述主板盒内腔的底部开设有四个卡块孔，所述主板盒内腔的底部开设有四个圆孔，且圆孔内套接有升降钢丝绳，所述主板盒的一侧开设有圆孔，且圆孔内固定连接有上段电线，所述主板盒背面中部的两侧各开设有腰型孔，且腰型孔内套接有两个松卡块钢丝绳，所述主板盒背面的中部开设有圆孔，且圆孔内套接有松插座钢丝绳，所述主板盒背面顶部的两侧各开设有腰型孔，且腰型孔内套接有两个升降钢丝绳。
与现有技术对比，本实用新型新型换灯机构具备以下有益效果：
1、该新型换灯机构，通过墙壁正面的顶部固定安装有横梁，横梁的底部固定连接有主板盒，主板盒内腔底端的中部固定连接有松插座机构，松插座机构的内腔固定连接有松插座钢丝绳，主板盒内腔底部的两侧各固定连接有两个松卡块机构，松卡块机构的内腔固定连接有松卡块钢丝绳，同一侧的两个松卡块机构连接松卡块钢丝绳方向是相对的，主板盒内腔的中部固定连接有共用轴Ⅰ，共用轴Ⅰ的侧壁活动连接有三个滑轮Ⅰ，主板盒内腔的顶部固定连接有两个升降钢丝绳轴Ⅰ，升降钢丝绳轴Ⅰ的两端各活动连接有升降钢丝绳滑轮Ⅰ，墙壁的正面固定连接有位于远离主板盒背面的导向坐，导向坐正面的两侧各固定连接有导向坐耳块，两个导向坐耳块的一端固定连接有升降钢丝绳轴Ⅱ，升降钢丝绳轴Ⅱ的两端各活动连接有升降钢丝绳滑轮Ⅱ，两个导向坐耳块的另一端固定连接有共用轴Ⅱ，共用轴Ⅱ的侧壁活动连接有三个滑轮Ⅱ，墙壁的正面固定连接有位于远离导向坐下表面的拉线坐，拉线坐的正面固定连接有拉线坐凸块，且松插座钢丝绳通过滑轮Ⅰ、滑轮Ⅱ套接于拉线坐凸块，松插座钢丝绳的一端固定连接有位于拉线坐凸块下表面的拉环，墙壁的正面固定连接有位于远离拉线坐下表面的扳块坐，扳块坐正面的两侧各固定连接有扳块坐耳块，两个扳块坐耳块的一端固定连接有扳块轴，扳块轴的中部固定连接有扳块，扳块轴的两端各固定连接有转绳，转绳的一端固定连接有连接块，两个松卡块钢丝绳通过滑轮Ⅰ、滑轮Ⅱ固定连接于连接块的顶部，墙壁的正面固定连接有位于远离扳块坐下表面的集绳轮坐，集绳轮坐正面的两侧各固定连接有集绳轮坐耳块，两个集绳轮坐耳块的一端活动连接有集绳轮轴，集绳轮轴的一端固定连接有位于远离集绳轮坐耳块一侧的力杆，力杆的一端固定连接有把手，集绳轮轴的两端各固定连接有位于远离集绳轮坐耳块另一侧的集绳轮，且集绳轮的内腔卡接有两个升降钢丝绳，两个升降钢丝绳通过升降钢丝绳滑轮Ⅱ、升降钢丝绳滑轮Ⅰ固定连接有副板盒，副板盒的顶端开设有四个方形孔，且方形孔内固定连接有卡块轴，卡块轴的中部活动连接有卡块，卡块通过卡块弹簧与副板盒传动连接，实现了LED灯具在厂区高处的吊装，节省了人力物力，也解决了人员不用上高处换LED灯的安全隐患。
附图说明

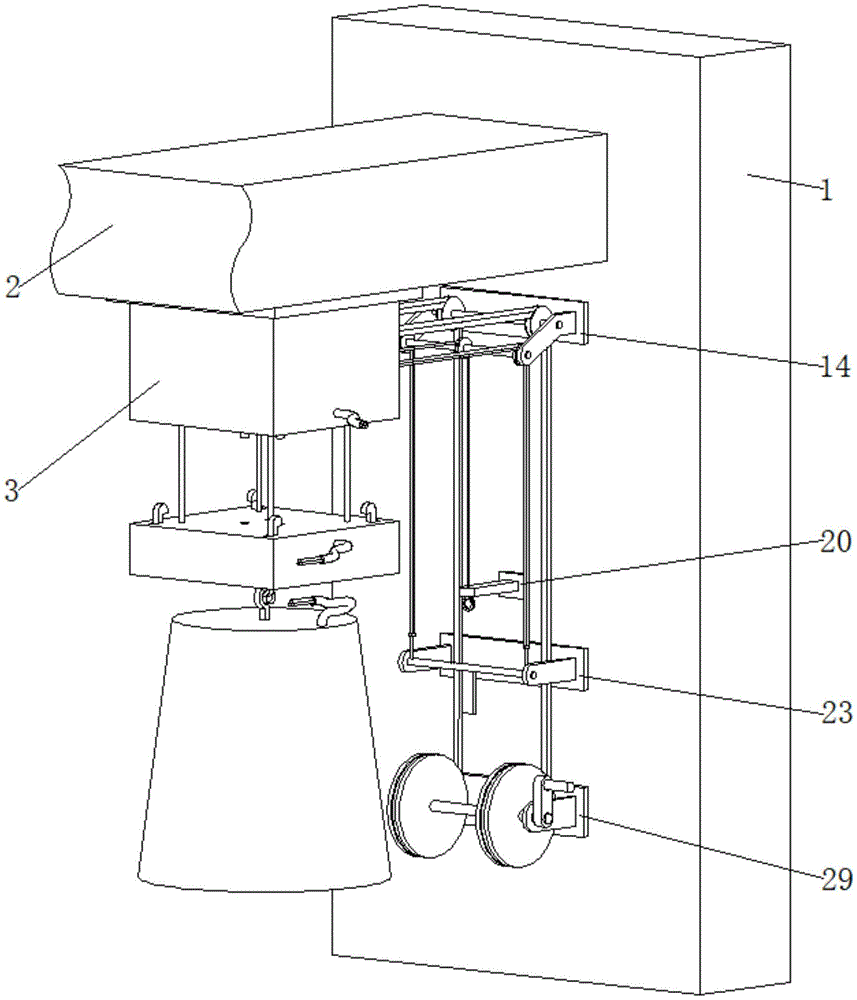

图1为本实用新型结构安装后示意图；
图2为本实用新型结构主板盒剖析示意图；
图3为图2主板盒剖析放大示意图；
图4为本实用新型结构解剖示意图；
图5为图4左上角主板盒解剖示意图；
图6为本实用新型结构导向坐机构示意图；
图7为本实用新型结构拉线坐机构示意图；
图8为本实用新型结构扳块坐机构示意图；
图9为本实用新型结构集绳轮坐机构示意图；
图10为本实用新型结构示意图；
图11为图10中部放大示意图；
图12为本实用新型结构副板盒剖析示意图；
图13为本实用新型结构副板盒内部示意图；
图14为本实用新型结构示意图；
图15为图14中部放大示意图；
图16为本实用新型结构松插座机构解剖示意图；
图17为本实用新型结构松卡块机构解剖示意图。
图中：1、墙壁；2、横梁；3、主板盒；4、松插座机构；401、顶块Ⅰ；402、顶块弹簧Ⅰ；403、圆柱外壳；404、内滑轮轴Ⅰ；405、内滑轮Ⅰ；406、外滑轮轴Ⅰ；407、外滑轮Ⅰ；5、松插座钢丝绳；6、插头柱；7、上段电线；8、松卡块机构；81、顶块Ⅱ；82、顶块弹簧Ⅱ；83、方形外壳；84、内滑轮轴Ⅱ；85、内滑轮Ⅱ；86、外滑轮轴Ⅱ；87、外滑轮Ⅱ；9、松卡块钢丝绳；10、共用轴Ⅰ；11、滑轮Ⅰ；12、升降钢丝绳轴Ⅰ；13、升降钢丝绳滑轮Ⅰ；14、导向坐；15、导向坐耳块；16、升降钢丝绳轴Ⅱ；17、升降钢丝绳滑轮Ⅱ；18、共用轴Ⅱ；19、滑轮Ⅱ；20、拉线坐；21、拉线坐凸块；22、拉环；23、扳块坐；24、扳块坐耳块；25、扳块轴；26、扳块；27、转绳；28、连接块；29、集绳轮坐；30、集绳轮坐耳块；31、集绳轮轴；32、力杆；33、把手；34、集绳轮；35、升降钢丝绳；36、副板盒；37、下段电线；38、卡块轴；39、卡块；40、卡块弹簧；41、吊环；42、LED灯钩；43、LED灯；44、LED电线。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-17，一种新型换灯机构，包括墙壁1，墙壁1正面的顶部固定安装有横梁2，横梁2的底部固定连接有主板盒3，主板盒3内腔底端的中部固定连接有松插座机构4，松插座机构4的内腔固定连接有松插座钢丝绳5，主板盒3内腔底端的中部固定连接有位于远离松插座机构4侧壁的三个插头柱6，且三个插头柱6延伸至远离主板盒3的底部，插头柱6的侧壁固定连接有上段电线7，且三个上段电线7延伸至远离主板盒3的一侧，三个上段电线7包裹在一根绝缘皮内，三个上段电线7在主板盒3外面的一端连接有电源，主板盒3内腔底部的两侧各固定连接有两个松卡块机构8，松卡块机构8的内腔固定连接有松卡块钢丝绳9，同一侧的两个松卡块机构8连接松卡块钢丝绳9方向是相对的，主板盒3内腔的中部固定连接有共用轴Ⅰ10，共用轴Ⅰ10的侧壁活动连接有三个滑轮Ⅰ11，主板盒3内腔的顶部固定连接有两个升降钢丝绳轴Ⅰ12，升降钢丝绳轴Ⅰ12的两端各活动连接有升降钢丝绳滑轮Ⅰ13，墙壁1的正面固定连接有位于远离主板盒3背面的导向坐14，导向坐14正面的两侧各固定连接有导向坐耳块15，两个导向坐耳块15的一端固定连接有升降钢丝绳轴Ⅱ16，升降钢丝绳轴Ⅱ16的两端各活动连接有升降钢丝绳滑轮Ⅱ17，两个导向坐耳块15的另一端固定连接有共用轴Ⅱ18，共用轴Ⅱ18的侧壁活动连接有三个滑轮Ⅱ19，墙壁1的正面固定连接有位于远离导向坐14下表面的拉线坐20，拉线坐20的正面固定连接有拉线坐凸块21，且松插座钢丝绳5通过滑轮Ⅰ11、滑轮Ⅱ19套接于拉线坐凸块21，松插座钢丝绳5的一端固定连接有位于拉线坐凸块21下表面的拉环22，墙壁1的正面固定连接有位于远离拉线坐20下表面的扳块坐23，扳块坐23正面的两侧各固定连接有扳块坐耳块24，两个扳块坐耳块24的一端固定连接有扳块轴25，扳块轴25的中部固定连接有扳块26，扳块轴25的两端各固定连接有转绳27，转绳27的一端固定连接有连接块28，两个松卡块钢丝绳9通过滑轮Ⅰ11、滑轮Ⅱ19固定连接于连接块28的顶部，墙壁1的正面固定连接有位于远离扳块坐23下表面的集绳轮坐29，集绳轮坐29正面的两侧各固定连接有集绳轮坐耳块30，两个集绳轮坐耳块30的一端活动连接有集绳轮轴31，集绳轮轴31的一端固定连接有位于远离集绳轮坐耳块30一侧的力杆32，力杆32的一端固定连接有把手33，集绳轮轴31的两端各固定连接有位于远离集绳轮坐耳块30另一侧的集绳轮34，且集绳轮34的内腔卡接有两个升降钢丝绳35，两个升降钢丝绳35通过升降钢丝绳滑轮Ⅱ17、升降钢丝绳滑轮Ⅰ13固定连接有副板盒36，副板盒36顶端的中部开设有三个插孔，副板盒36的一侧固定连接有下段电线37，副板盒36的顶端开设有四个方形孔，且方形孔内固定连接有卡块轴38，卡块轴38的中部活动连接有卡块39，卡块39通过卡块弹簧40与副板盒36传动连接，副板盒36底端的中部固定连接有吊环41，吊环41的中心活动套接有LED灯钩42，LED灯钩42的底端固定连接有LED灯43，LED灯43的顶部固定连接有LED电线44，LED电线44绝缘皮内有三根电线用以接线三根下段电线37。
其中，松插座机构4包括顶块Ⅰ401，顶块Ⅰ401通过顶块弹簧Ⅰ402与圆柱外壳403传动连接，圆柱外壳403内腔的底部固定连接有内滑轮轴Ⅰ404，内滑轮轴Ⅰ404的中部活动连接有内滑轮Ⅰ405，圆柱外壳403的顶部固定连接有外滑轮轴Ⅰ406，外滑轮轴Ⅰ406的中部活动连接有外滑轮Ⅰ407，松插座钢丝绳5固定连接在顶块Ⅰ401内腔的顶部。
其中，松卡块机构8包括顶块Ⅱ81，顶块Ⅱ81通过顶块弹簧Ⅱ82与方形外壳83传动连接，方形外壳83的内腔固定连接有内滑轮轴Ⅱ84，内滑轮轴Ⅱ84的中部活动连接有内滑轮Ⅱ85，方形外壳83的一端固定连接有外滑轮轴Ⅱ86，外滑轮轴Ⅱ86的中部活动连接有外滑轮Ⅱ87，松卡块钢丝绳9固定连接在顶块Ⅱ81内腔的一端。
其中，副板盒36的一侧开设有圆孔，且圆孔内固定连接有下段电线37，下段电线37在副板盒36的内腔固定连接于副板盒36顶端中部开设的三个插孔内腔，三个下段电线37包裹在一根绝缘皮内，绝缘皮一端冒出的三根下段电线37接在三个插孔内，绝缘皮另一端冒出的三根下段电线37用以接线LED电线44。
其中，主板盒3内腔的底部开设有四个卡块孔，主板盒3内腔的底部开设有四个圆孔，且圆孔内套接有升降钢丝绳35，主板盒3的一侧开设有圆孔，且圆孔内固定连接有上段电线7，主板盒3背面中部的两侧各开设有腰型孔，且腰型孔内套接有两个松卡块钢丝绳9，主板盒3背面的中部开设有圆孔，且圆孔内套接有松插座钢丝绳5，主板盒3背面顶部的两侧各开设有腰型孔，且腰型孔内套接有两个升降钢丝绳35。
工作原理：使用时，换LED灯具需先向上扳动扳块26使四条松卡块钢丝绳9通过两个滑轮Ⅱ19、两个滑轮Ⅰ11、四个外滑轮Ⅱ87、四个内滑轮Ⅱ85分别拉动四个顶块Ⅱ81顶出四个卡块39，扳上扳块26后不要放开，而后拉动拉环22使松插座钢丝绳5通过滑轮Ⅱ19滑轮Ⅰ11、外滑轮Ⅰ407、内滑轮Ⅰ405拉动顶块Ⅰ401顶出副板盒36，再放开扳块26与拉环22使四个卡块39与副板盒36回归原位，继而逆时针转动把手33使四条升降钢丝绳35通过两个集绳轮34、两个升降钢丝绳滑轮Ⅱ17、四个升降钢丝绳滑轮Ⅰ13匀速吊下副板盒36，然后拆除旧LED灯43的LED电线44与下段电线37之间的连接，换上新的LED灯43使新LED电线44与下段电线37连接上，完好后顺时针转动把手33使四条升降钢丝绳35通过两个集绳轮34、两个升降钢丝绳滑轮Ⅱ17、四个升降钢丝绳滑轮Ⅰ13匀速吊上副板盒36直至四个卡块39卡进主板盒3内腔底部开设的卡块孔，通电LED灯43亮后安装完毕。
