技术领域
本实用新型涉及蓄电池技术领域，具体涉及一种电池连接装置。
背景技术
蓄电池是一种用途极其广泛的电池，根据负载所需电压和容量的要求，采用多个单体电池进行串并联组合形成高电压和大容量电池组，其连接可靠性受到限制，维修、拆卸等均会破坏整个电池组，专利公开号CN101369649B采用导电片来固定电池进行串联，通过U形引出片使两个电池实现并联电连接，虽然解决了电池之间的并联问题，但是并联之间的连接不可靠，电池之间容易松动，造成接触不好，因此以上问题如何解决是本领域技术人员需要解决的技术问题。
发明内容
因此，本实用新型正是鉴于以上问题而做出的改进，本实用新型为了针对上述问题提供了一种电池连接装置，本实用新型是通过以下技术方案实现上述目的。
本实用新型提供一种电池连接装置，包括:连接座、导电圈、充电座、插板；
所述连接座为绝缘材质制成的中空方形体，连接座两端面设有串联机构，连接座四周设有并联机构，包括：挡圈、插槽一、凸起、凹槽、贯通孔一、插槽二、贯通孔二，所述挡圈设置在连接座内壁中部，所述插槽一设置在挡圈一侧，所述凸起间隔的设置在插槽一内壁，其端面向内为弧形面，所述凹槽间隔的设置在凸起之间，所述贯通孔一设置在连接座相邻两侧壁上的凹槽上并贯通连接座四侧壁面，所述插槽二设置在挡圈另一侧，所述贯通孔二设置在贯通孔一相对的连接座另两相邻侧壁上的凹槽上并贯通连接座四侧壁面；
所述导电圈为圆形设置在插槽一内，包括：导电片、接触片、卡簧片、贯通孔三、插座，所述导电片为环形片设置在插槽一内挡圈的端面上，所述接触片为圆形设置在导电片中心向插槽一延伸，所述卡簧片向内折弯成型设置在凹槽内，其有多个竖直设置在导电片周缘上，卡簧片为卡紧固定电池并电连接，所述贯通孔三设置在接触片中心，贯通孔三为焊接电池连接而设，所述插座呈“十”字设置在卡簧片竖直面上，其与贯通孔一和贯通孔二同轴；
所述充电座为矩形竖直设置在连接座相邻两侧壁上，包括：贯通槽、贯通孔四、定位槽、活动电桩一，所述贯通槽贯通充电座上下端面，其下端为矩形状，上端为“V”形，所述贯通孔四设置在充电座与连接座贴附的侧壁上，其与贯通孔一同轴，所述定位槽竖直设置在充电座朝外的侧壁上并贯通其顶面，定位槽顶端设有弧形槽，所述活动电桩一设置在充电座对应连接座相邻两侧壁上的贯通孔一内，包括：固定套一、移动柄、固定环一、弹簧一，所述固定套一固设在充电座对应的贯通孔一内，所述移动柄端穿设在固定套一内，另一端为弧形穿过充电座上的贯通孔四进入贯通槽内，移动柄距离插座为安全距离电压,所述固定环一固套在移动柄另一端，所述弹簧一套设在固定套一和固定环一之间的移动柄上；
所述插板设置在连接座另两相邻的侧壁上，包括：活动电桩二、插桩、弧形槽、定位块，所述活动电桩二移动设置在贯通孔二内，包括：固定套二、接电柱、固定环二、弹簧二，所述固定套二一端移动设置在贯通孔二内，并联时，固定套二认入定位槽顶端的弧形槽内，所述接电柱一端与固定套二同轴连接，接电柱距离插座为安全距离电压，所述固定环二套设在接电柱上，其外周缘固设在贯通孔二内壁，所述弹簧二套设在固定套二和固定环二之间的接电柱上，其两端固设在固定套二和固定环二上，所述插桩下端为矩形体，上端为“V”形，其矩形体一端面顶端与固定套二另一端固接，所述弧形槽为金属材质倾斜镶嵌在插桩另一端面上，弧形槽与固定套二连接，弧形槽在插桩上的深度为下端深上端浅，并联时，弧形槽推动移动柄与导电圈上的插座电连接，所述定位块为“T”字结构竖直设置在连接座上的贯通孔二下方，并联时，定位块插入定位槽内。
在一个实施例中，所述充电座和插板对称设置。
在一个实施例中，所述卡簧片夹持面设有柔性材质。
在一个实施例中，所述插桩的“V”形端面与贯通槽上的“V”形端面设有齿牙状。
在一个实施例中，所述固定套二侧壁上设有条形凸起，对应贯通孔二内壁设有条形凹槽。
本实用新型有益效果：
1、本实用新型并联时，解决了电池之间连接不可靠容易松动的问题。
2、本实用新型实现了串并联时，单个电池象积木一样模块化拼装，满足电池组的电压和容量需求。
3、本实用新型串联时，插板处于无电状态更安全可靠。
4、本实用新型不仅操作简单方便，而且可以进行任意组装。
附图说明

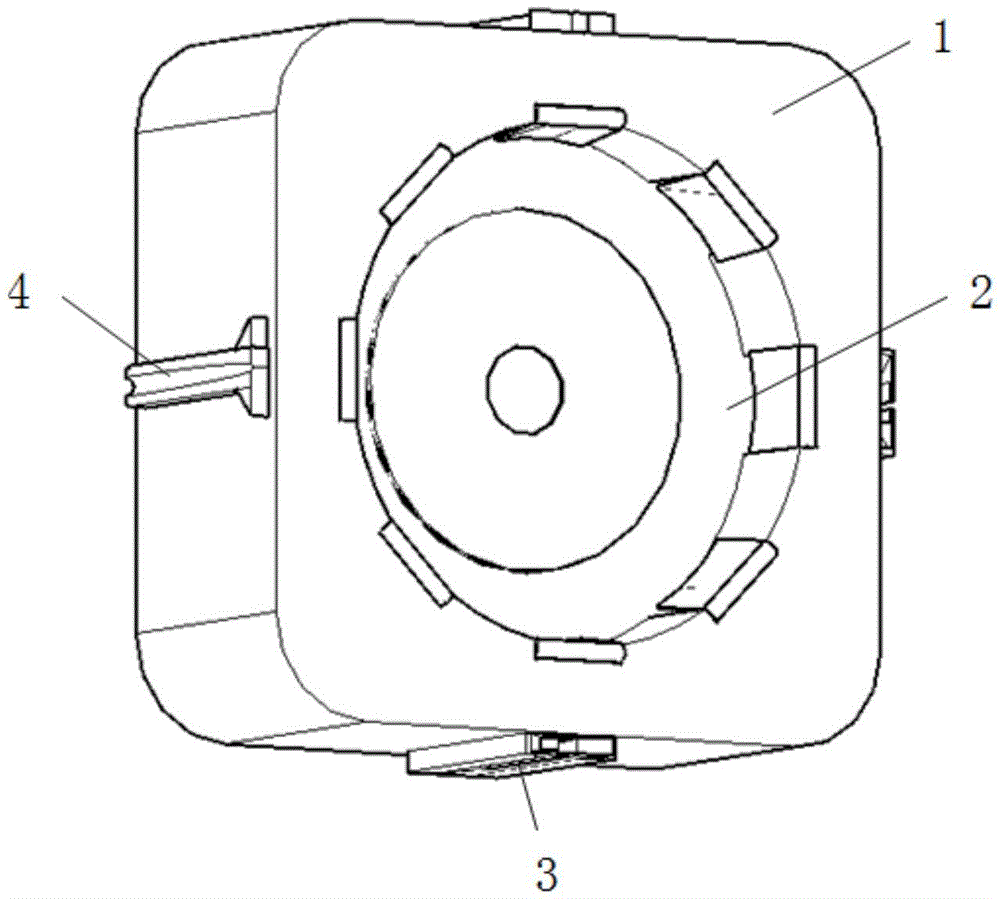

图1为本实用新型整体结构示意图。
图2为本实用新型整体结构分解图。
图3为本实用新型连接座整体结构示意图。
图4为本实用新型导电圈整体结构示意图。
图5为本实用新型充电座整体结构示意图。
图6为本实用新型插板整体结构示意图。
图7为本实用新型活动电桩整体结构示意图。
具体实施方式
本实用新型的优选实施例将通过参考附图进行详细描述，这样对于发明所属领域的现有技术人员中具有普通技术的人来说容易实现这些实施例。然而本实用新型也可以各种不同的形式实现，因此本实用新型不限于下文中描述的实施例。另外，为了更清楚地描述本实用新型，与本实用新型没有连接的部件将从附图中省略。
如图1所示，本实用新型提供一种电池连接装置，包括:连接座1、导电圈2、充电座3、插板4；
所述连接座1为绝缘材质制成的中空方形体，连接座1两端面设有串联机构，连接座1四周设有并联机构，如图3所示，包括：挡圈11、插槽一12、凸起13、凹槽14、贯通孔一15、插槽二16、贯通孔二17，所述挡圈11设置在连接座1内壁中部，所述插槽一12设置在挡圈11一侧，所述凸起13间隔的设置在插槽一12内壁，其端面向内为弧形面，所述凹槽14间隔的设置在凸起13之间，所述贯通孔一15设置在连接座1相邻两侧壁上的凹槽14上并贯通连接座1四侧壁面，所述插槽二16设置在挡圈11另一侧，所述贯通孔二17设置在贯通孔一15相对的连接座1另两相邻侧壁上的凹槽14上并贯通连接座1四侧壁面；
所述导电圈2为圆形设置在插槽一12内，如图4所示，包括：导电片21、接触片22、卡簧片23、贯通孔三24、插座25，所述导电片21为环形片设置在插槽一12内挡圈11的端面上，所述接触片22为圆形设置在导电片21中心向插槽一12延伸，所述卡簧片23向内折弯成型设置在凹槽14内，其有多个竖直设置在导电片21周缘上，卡簧片23为卡紧固定电池并电连接，所述贯通孔三24设置在接触片22中心，贯通孔三24为焊接电池连接而设，所述插座25呈“十”字设置在卡簧片23竖直面上，其与贯通孔一15和贯通孔二17同轴；
所述充电座3为矩形竖直设置在连接座1相邻两侧壁上，如图5所示，包括：贯通槽31、贯通孔四32、定位槽33、活动电桩一34，所述贯通槽31贯通充电座3上下端面，其下端为矩形状，上端为“V”形，所述贯通孔四32设置在充电座3与连接座1贴附的侧壁上，其与贯通孔一15同轴，所述定位槽33竖直设置在充电座3朝外的侧壁上并贯通其顶面，定位槽33顶端设有弧形槽，所述活动电桩一34设置在充电座3对应连接座1相邻两侧壁上的贯通孔一15内，如图7所示，包括：固定套一341、移动柄342、固定环一343、弹簧一344，所述固定套一341固设在充电座3对应的贯通孔一15内，所述移动柄342一端穿设在固定套一341内，另一端为弧形穿过充电座3上的贯通孔四32进入贯通槽31内，移动柄342距离插座25为安全距离电压,所述固定环一343固套在移动柄342另一端，所述弹簧一344套设在固定套一341和固定环一343之间的移动柄342上；
所述插板4设置在连接座1另两相邻的侧壁上，如图6所示，包括：活动电桩二41、插桩42、弧形槽43、定位块44，所述活动电桩二41移动设置在贯通孔二17内，包括：固定套二411、接电柱412、固定环二413、弹簧二414，所述固定套二411一端移动设置在贯通孔二17内，并联时，固定套二411认入定位槽33顶端的弧形槽内，所述接电柱412一端与固定套二411同轴连接，接电柱412距离插座25为安全距离电压，所述固定环二413套设在接电柱412上，其外周缘固设在贯通孔二17内壁，所述弹簧二414套设在固定套二411和固定环二413之间的接电柱412上，其两端固设在固定套二411和固定环二413上，所述插桩42下端为矩形体，上端为“V”形，其矩形体一端面顶端与固定套二411另一端固接，所述弧形槽43为金属材质倾斜镶嵌在插桩42另一端面上，弧形槽43与固定套二411连接，弧形槽43在插桩42上的深度为下端深上端浅，并联时，弧形槽43推动移动柄342与导电圈2上的插座25电连接，所述定位块44为“T”字结构竖直设置在连接座1上的贯通孔二17下方，并联时，定位块44插入定位槽33内。
优选的，作为一种可实施方式，所述充电座3和插板4对称设置，方便大面积电池组的拼装。
优选的，作为一种可实施方式，所述卡簧片23夹持面设有柔性材质，保护电池不受损伤。
优选的，作为一种可实施方式，所述插桩42的“V”形端面与贯通槽31上的“V”形端面设有齿牙状，并联时，更好固定对接充电座3和插板4。
优选的，作为一种可实施方式，所述固定套二411侧壁上设有条形凸起，对应贯通孔二17内壁设有条形凹槽，保证了插板4的稳定性。
本实用新型的发明原理如下：
