技术领域
本实用新型涉及型监控装置，具体是一种户外用节能型监控装置。
背景技术
监控系统是安防系统中应用最多的系统之一，现在市面上较为适合的工地监控系统是手持式视频通信设备，视频监控现在是主流，从最早模拟监控到前些年火热数字监控再到现在网络视频监控，发生了翻天覆地变化，在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史；传统的户外用节能型监控装置有一些缺点，首先装置的高度不能调节，不能根据实际需求调节装置的高度，其次装置的监控角度调节起来比较麻烦，为了解决上述问题，我们提出了这种户外用节能型监控装置。
实用新型内容
本实用新型的目的在于提供一种户外用节能型监控装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种户外用节能型监控装置，包括固定座、安装板，所述固定座的上端外表面设置有调节机构，所述安装板的上端外表面设置有固定架，所述固定架的前端外表面设置有固定片，所述安装板、固定片的内部贯穿设置有固定螺栓，所述固定架的内侧表面设置有监控探头，所述监控探头的一端外表面设置有转动机构；所述调节机构包括固定方管、固定销、伸缩杆、固定孔，所述固定座的上端外表面设置有固定方管，所述固定方管的一端设置有固定销，所述固定方管的内侧表面设置有伸缩杆，所述伸缩杆的内部掏空设置有固定孔，所述固定方管的下端外表面与固定座的上端外表面固定连接，所述固定销的一端与固定方管的一端活动连接，所述伸缩杆的外侧表面与固定方管的内侧表面活动连接，所述固定孔的外表面与伸缩杆的内部表面固定连接。
作为本实用新型进一步的方案：所述转动机构包括弧状滑槽、滑动销、转动片、阻尼转轴，所述固定架的内部表面挖空设置有弧状滑槽，所述弧状滑槽的内侧表面贯穿设置有滑动销，所述滑动销的外侧表面设置有转动片，所述监控探头的前端外表面设置有阻尼转轴，所述阻尼转轴的外表面与固定架的内部表面固定连接，所述滑动销的外表面与弧状滑槽的内侧表面活动连接，所述转动片的内侧表面与滑动销的外表面活动连接，所述转动片的一端外表面与监控探头的一端外表面固定连接，所述阻尼转轴的后端外表面与监控探头的前端外表面固定连接，所述阻尼转轴的外表面与固定架的内部表面活动连接。
作为本实用新型再进一步的方案：所述固定架的下端外表面与安装板的上端外表面活动连接，所述固定片的后端外表面与固定架的前端外表面固定连接；所述固定螺栓的外表面与安装板、固定片的内部表面活动连接，所述监控探头的外表面与固定架的内侧表面活动连接。
与现有技术相比，本实用新型的有益效果是：
一、通过将固定销拔出可以随意活动伸缩杆，通过将伸缩杆在固定方管的内侧活动可以调节监控探头的高度，当调节好监控探头的高度时，通过将固定销贯穿固定方管、伸缩杆从而达到将伸缩杆固定的目的，使得能够根据实际需要调节监控探头的高度，比较灵活；
二、通过转动监控探头带动阻尼转轴在固定架的内部转动，从而达到监控探头以阻尼转轴为轴转动，通过监控探头转动带动转动片转动，转动片转动带动滑动销在弧状滑槽的内侧滑动，滑动销的滑动轨迹为弧状，通过这种调节监控探头的角度的方式，调解比较灵活，且调节比较稳定。
附图说明

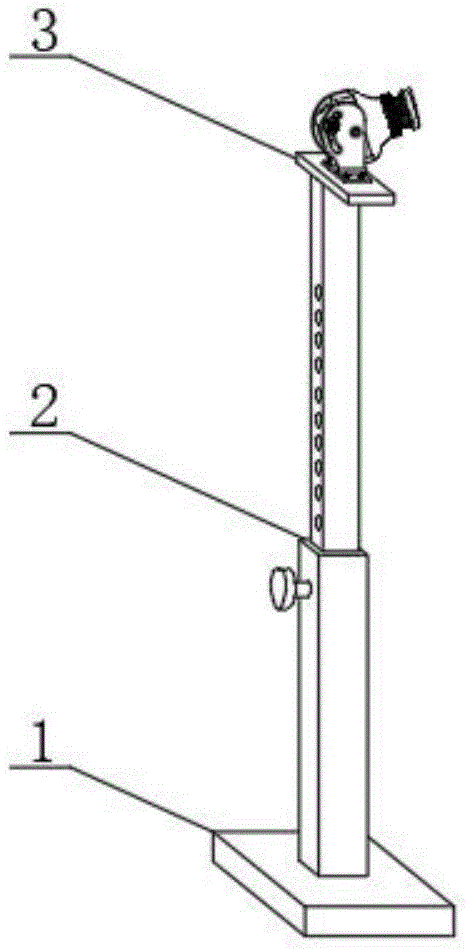

图1为一种户外用节能型监控装置的整体结构示意图。
图2为一种户外用节能型监控装置的局部结构示意图。
图3为一种户外用节能型监控装置的转动机构的结构示意图。
图4为一种户外用节能型监控装置的调节机构的结构示意图。
图中1、固定座；2、调节机构；21、固定方管；22、固定销；23、伸缩杆；24、固定孔；3、安装板；4、固定架；5、固定片；6、固定螺栓；7、监控探头；8、转动机构；81、弧状滑槽；82、滑动销；83、转动片；84、阻尼转轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，一种户外用节能型监控装置，包括固定座1、安装板3，固定座1的上端外表面设置有调节机构2，安装板3的上端外表面设置有固定架4，固定架4的前端外表面设置有固定片5，安装板3、固定片5的内部贯穿设置有固定螺栓6，固定架4的内侧表面设置有监控探头7，监控探头7的一端外表面设置有转动机构8。
调节机构2包括固定方管21、固定销22、伸缩杆23、固定孔24，固定座1的上端外表面设置有固定方管21，固定方管21的一端设置有固定销22，固定方管21的内侧表面设置有伸缩杆23，伸缩杆23的内部掏空设置有固定孔24，固定方管21的下端外表面与固定座1的上端外表面固定连接，固定销22的一端与固定方管21的一端活动连接，伸缩杆23的外侧表面与固定方管21的内侧表面活动连接，固定孔24的外表面与伸缩杆23的内部表面固定连接；转动机构8包括弧状滑槽81、滑动销82、转动片83、阻尼转轴84，固定架4的内部表面挖空设置有弧状滑槽81，弧状滑槽81的内侧表面贯穿设置有滑动销82，滑动销82的外侧表面设置有转动片83，监控探头7的前端外表面设置有阻尼转轴84，阻尼转轴84的外表面与固定架4的内部表面固定连接，滑动销82的外表面与弧状滑槽81的内侧表面活动连接，转动片83的内侧表面与滑动销82的外表面活动连接，转动片83的一端外表面与监控探头7的一端外表面固定连接，阻尼转轴84的后端外表面与监控探头7的前端外表面固定连接，阻尼转轴84的外表面与固定架4的内部表面活动连接；固定架4的下端外表面与安装板3的上端外表面活动连接，固定片5的后端外表面与固定架4的前端外表面固定连接；固定螺栓6的外表面与安装板3、固定片5的内部表面活动连接，监控探头7的外表面与固定架4的内侧表面活动连接，通过监控探头7可以进行监控。
本实用新型的工作原理是：通过将固定销22拔出可以随意活动伸缩杆23，通过将伸缩杆23在固定方管21的内侧活动可以调节监控探头7的高度，当调节好监控探头7的高度时，通过将固定销22贯穿固定方管21、伸缩杆23从而达到将伸缩杆23固定的目的，使得能够根据实际需要调节监控探头7的高度，比较灵活，其次需要调节监控探头7的监控角度时，通过转动监控探头7带动阻尼转轴84在固定架4的内部转动，从而达到监控探头7以阻尼转轴84为轴转动，通过监控探头7转动带动转动片83转动，转动片83转动带动滑动销82在弧状滑槽81的内侧滑动，滑动销82的滑动轨迹为弧状，通过这种调节监控探头7的角度的方式，调解比较灵活，且调节比较稳定。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
