技术领域
本实用新型涉及五金相关设备技术领域，具体为一种用于五金件的放置箱。
背景技术
五金件的种类多种多样，在不使用时大多是集中放置于箱中，现有技术的用于五金件的放置箱大多无法改变内中放置面积，往往都是将多种五金件直接堆积放置，一是存在着放置散乱的现象，不便于存取，二是对于不同体积的五金件会占用不同的空间，造成内部空间浪费，给使用者带来了极大的不便，难以满足全方位的使用需求，为此我们提出了一种用于五金件的放置箱，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种用于五金件的放置箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于五金件的放置箱，包括分隔放置箱本体和箱盖，所述分隔放置箱本体和箱盖通过两个连接螺钉螺纹连接，箱盖的顶部设有把手，所述把手的表面套设有防滑垫；
所述分隔放置箱本体包括箱体，所述箱体内滑动连接有两个隔板，隔板的左右两侧均设有导向轮，所述箱体对应导向轮的位置开设有与其配合使用的轮槽，两个隔板之间的顶部通过连接板固定连接，隔板远离连接板的一侧设有软垫，所述连接板的顶部设有旋转盘，所述旋转盘底部的中点处固定连接有旋转杆，所述旋转杆的底端贯穿连接板且延伸至其外部固定连接有第一齿轮，连接板底部且对应旋转杆的位置设有第二轴承座，所述旋转杆与第二轴承座活动连接，两个隔板之间且位于第一齿轮的右侧通过第一轴承座固定连接，所述第一轴承座内活动连接有丝杆，所述丝杆的左端贯穿第一轴承座且延伸至其外部，所述丝杆表面且对应第一齿轮的位置固定连接有与其配合使用的第二齿轮，所述丝杆的表面螺纹连接有移动块，所述移动块的前后两侧分别与两个隔板相互接触，所述移动块的左侧通过两个连杆固定连接有固定块，所述固定块的左侧设有插块，所述插块与箱体内壁的左侧插接，箱体内壁左侧等距离开设有不少于十个与插块配合使用的插槽。
优选的，所述隔板的左右两侧均设有导向轮，所述箱体对应导向轮的位置开设有与其配合使用的轮槽。
优选的，所述连接板底部且对应旋转杆的位置设有第二轴承座，所述旋转杆与第二轴承座活动连接。
优选的，所述隔板远离连接板的一侧设有软垫。
优选的，所述箱盖的顶部设有把手，所述把手的表面套设有防滑垫。
优选的，所述箱体内壁左侧等距离开设有不少于十个与插块配合使用的插槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型可根据五金件的放置需要，对隔板进行推动，在需要固定时，通过对旋转盘进行转动，旋转杆带动第一齿轮旋转，在第一轴承座的连接作用下，第二齿轮带动丝杆转动，螺纹连接于丝杆之上的移动块在连杆和固定块的连接作用下，将插块插入对应的插槽，以实现固定，该用于五金件的放置箱，结构设计合理，使用方便，可对箱内中放置面积进行改变，无需再对五金件直接堆积放置，避免出现散乱现象，便于存取，同时可有效避免空间的浪费，给使用者带来了极大的方便，全方位满足了使用需求。
2、本实用新型通过设置导向轮和轮槽，减小了隔板在移动时，其两侧与箱体内壁两侧之间的摩擦，通过设置第二轴承座，对旋转杆进行连接支撑，防止旋转杆的脱落，通过设置软垫，提高了使用者在对隔板推动时舒适度，通过设置把手，便于使用者将整个放置箱进行携带，防滑垫可防止产生脱手现象。
附图说明

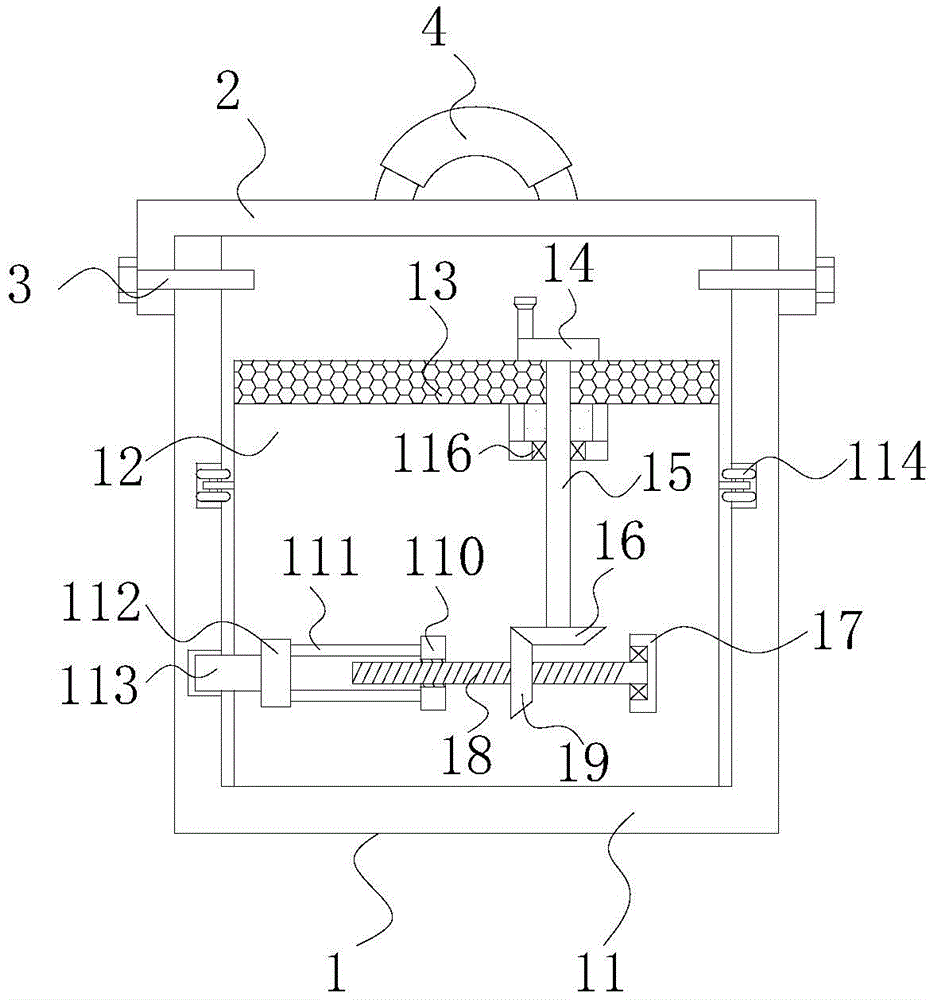

图1为本实用新型主视图的结构剖面图；
图2为本实用新型箱体俯视图的结构图；
图3为本实用新型箱体侧视图的结构示意图。
图中：1分隔放置箱本体、11箱体、12隔板、13连接板、14旋转盘、15旋转杆、16第一齿轮、17第一轴承座、18丝杆、19第二齿轮、110移动块、111连杆、112固定块、113插块、114导向轮、115轮槽、116第二轴承座、117软垫、2箱盖、3连接螺钉、4把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种用于五金件的放置箱，包括分隔放置箱本体1和箱盖2，分隔放置箱本体1和箱盖2通过两个连接螺钉3螺纹连接，箱盖2的顶部设有把手4，把手4的表面套设有防滑垫。
分隔放置箱本体1包括箱体11，箱体11内滑动连接有两个隔板12，隔板12的左右两侧均设有导向轮114，箱体11对应导向轮114的位置开设有与其配合使用的轮槽115，两个隔板12之间的顶部通过连接板13固定连接，隔板12远离连接板13的一侧设有软垫117，连接板13的顶部设有旋转盘14，旋转盘14底部的中点处固定连接有旋转杆15，旋转杆15的底端贯穿连接板13且延伸至其外部固定连接有第一齿轮16，连接板13底部且对应旋转杆15的位置设有第二轴承座116，旋转杆15与第二轴承座116活动连接，两个隔板12之间且位于第一齿轮16的右侧通过第一轴承座17固定连接，第一轴承座17内活动连接有丝杆18，丝杆18的左端贯穿第一轴承座17且延伸至其外部，丝杆18表面且对应第一齿轮16的位置固定连接有与其配合使用的第二齿轮19，丝杆18的表面螺纹连接有移动块110，移动块110的前后两侧分别与两个隔板12相互接触，移动块110的左侧通过两个连杆111固定连接有固定块112，固定块112的左侧设有插块113，插块113与箱体11内壁的左侧插接，箱体11内壁左侧等距离开设有不少于十个与插块113配合使用的插槽，通过设置导向轮114和轮槽115，减小了隔板12在移动时，其两侧与箱体11内壁两侧之间的摩擦，通过设置第二轴承座116，对旋转杆15进行连接支撑，防止旋转杆15的脱落，通过设置软垫117，提高了使用者在对隔板12推动时舒适度，通过设置把手4，便于使用者将整个放置箱进行携带，防滑垫可防止产生脱手现象，可根据五金件的放置需要，对隔板12进行推动，在需要固定时，通过对旋转盘14进行转动，旋转杆15带动第一齿轮16旋转，在第一轴承座17的连接作用下，第二齿轮19带动丝杆18转动，螺纹连接于丝杆18之上的移动块110在连杆111和固定块112的连接作用下，将插块113插入对应的插槽，以实现固定，该用于五金件的放置箱，结构设计合理，使用方便，可对箱内中放置面积进行改变，无需再对五金件直接堆积放置，避免出现散乱现象，便于存取，同时可有效避免空间的浪费，给使用者带来了极大的方便，全方位满足了使用需求。
使用时，根据五金件的放置需要，对隔板12进行推动，在需要固定时，通过对旋转盘14进行转动，旋转杆15带动第一齿轮16旋转，在第一轴承座17的连接作用下，第二齿轮19带动丝杆18转动，螺纹连接于丝杆18之上的移动块110在连杆111和固定块112的连接作用下，将插块113插入对应的插槽，以实现固定，从而对内中的放置空间进行调节。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
