技术领域
本实用新型涉及气体回收利用技术领域，具体为一种填埋场气体分级回收利用装置。
背景技术
随着社会的发展，人们生活水平的不断提高，物质生活越来越丰富，生活所产生的垃圾也日益增多，垃圾的主要处理方式就是填埋，但经过长时间的发酵，垃圾会释放出大量的气体，如果让气体直接排入大气中不仅会污染空气，还造成了资源的浪费，垃圾经过发酵后产生的气体主要为甲烷、二氧化碳和硫化氢等，而甲烷可以作为燃料，二氧化碳在农业生产生活中也有很大的作用，所以要对填埋场气体进行回收再利用，而现有的技术不能很好的对填埋场气体进行分级出理，因此造成大量的资源浪费。
实用新型内容
本实用新型的目的在于提供一种填埋场气体分级回收利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种填埋场气体分级回收利用装置，包括底座，所述底座的下端固定安装有轮子，所述底座上端固定安装有支撑架，所述支撑架的上端左侧固定安装有进气管道，所述进气管道中部固定安装有气体过滤器，所述进气管道右侧固定安装有气液分离器，所述气液分离器下部固定安装有液体排放口，所述液体排放口前部固定安装有阀门五，所述气液分离器上部固定安装有管道一，所述管道一前部固定安装有阀门一，所述管道一内部固定安装有风机，所述管道一右侧固定安装有活性炭吸附器，所述活性炭吸附器内部放置有活性炭吸附剂，所述活性炭吸附器右侧固定安装有管道二，所述管道二右侧固定安装有氢氧化钠碱溶液罐，所述氢氧化钠碱溶液罐下部固定安装有氢氧化钠溶液排放口，所诉氢氧化钠溶液排放口前部固定安装有阀门四，所述氢氧化钠碱溶液罐上部固定安装有管道三，所述管道三的上部固定安装有干燥箱，所述管道三中部固定安装有气体分析仪，所述管道三上端固定安装有管道四，所述管道四前部固定安装有阀门二，所述管道四右侧安装有贮存罐，所述管道三右侧固定安装有阀门三，所述管道三右侧固定安装有增压风机，所述增压风机右侧固定安装有出气管道。
优选的，所述管道二为倒U形管道，可以有效的防止氢氧化钠碱溶液罐中的氢氧化钠溶液回流进活性炭吸附器中，达到了更好的处理气体的目的。
优选的，所述支撑架有许多个并位于底座上表面的同一高度且互相平行，使得装置空间得到合理应用，提高装置的稳定性。
优选的，所述活性炭吸附剂均匀分布在活性炭吸附器内部，达到了更好的除去硫化氢气体的作用。
优选的，所述贮存罐与管道四活动连接，使得处理得到后的甲烷气体可以方便的使用在不同场所。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，方便实用，可以实现对填埋场气体更高效地回收利用，通过设置倒U形的管道二，可以有效的防止氢氧化钠碱溶液罐中的氢氧化钠溶液回流进活性炭吸附器中，达到了更好的处理气体的目的，通过设置多个支撑架，使得整个设备更加的平稳，利于使用，所述活性炭吸附剂均匀分布在活性炭吸附器内部，通过设置小颗粒的活性炭吸附剂，达到了更好的除去硫化氢气体的作用，贮存罐与管道四活动连接，使得处理得到后的甲烷气体可以方便的使用在不同场所。
附图说明

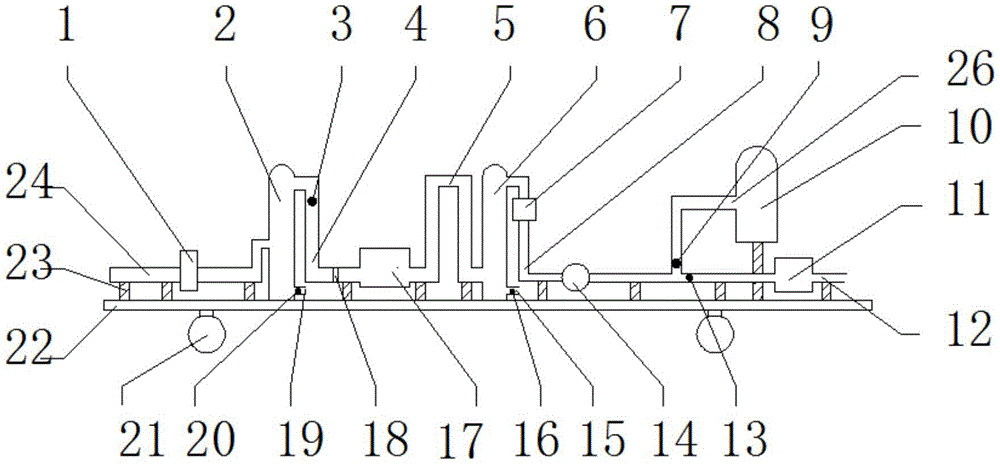

图1为本实用新型主体结构示意图；
图2为本实用新型主体活性炭吸附器结构示意图。
图中：1气体过滤器、2气液分离器、3阀门一、4管道一、5管道二、6氢氧化钠碱溶液罐、7干燥箱、8管道三、9阀门二、10贮存罐、11增压风机、12出气管道、13阀门三、14气体分析仪、15氢氧化钠排放口、16阀门四、17活性炭吸附器、18风机、19液体排放口、20阀门五、21轮子、22底座、23支撑架、24进气管道、25活性炭吸附剂、26管道四。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-2，本实用新型提供一种技术方案：一种填埋场气体分级回收利用装置，包括底座22，所述底座22的下端固定安装有轮子21，所述底座22上端固定安装有支撑架23，通过设置多个支撑架23，所述支撑架23有许多个并位于底座22上表面的同一高度且互相平行使得整个设备更加的平稳，利于使用，所述支撑架23的上端左侧固定安装有进气管道24，所述进气管道24中部固定安装有气体过滤器1，所述进气管道24右侧固定安装有气液分离器2，所述气液分离器2下部固定安装有液体排放口19，所述液体排放口19前部固定安装有阀门五20，所述气液分离器2上部固定安装有管道一4，所述管道一4前部固定安装有阀门一3，所述管道一4内部固定安装有风机18，所述管道一4右侧固定安装有活性炭吸附器17，所述活性炭吸附器17内部放置有活性炭吸附剂25，所述活性炭吸附剂25均匀分布在活性炭吸附器17内部，通过设置微小颗粒的活性炭吸附剂25，达到了更好的除去硫化氢气体的作用，所述活性炭吸附器17右侧固定安装有管道二5，所述管道二5为倒U形管道，通过设置倒U形的管道二5，可以有效的防止氢氧化钠碱溶液罐6中的氢氧化钠溶液回流进活性炭吸附器17中，达到了更好的处理气体的目的，所述管道二5右侧固定安装有氢氧化钠碱溶液罐6，所述氢氧化钠碱溶液罐6下部固定安装有氢氧化钠溶液排放口15，所诉氢氧化钠溶液排放口15前部固定安装有阀门四16，所述氢氧化钠碱溶液罐6上部固定安装有管道三8，所述管道三8的上部固定安装有干燥箱7，所述管道三8中部固定安装有气体分析仪14，所述管道三8上端固定安装有管道四26，所述管道四26前部固定安装有阀门二9，所述管道四26右侧安装有贮存罐10，所述贮存罐10与管道四26活动连接，贮存罐10与管道四26活动连接，使得处理得到后的甲烷气体可以方便的使用在不同场所，所述管道三8右侧固定安装有阀门三13，所述管道三8右侧固定安装有增压风机11，所述增压风机11右侧固定安装有出气管道12。
工作原理：使用时，把装置移动到填埋场附近，让填埋场的气体出气管道口与装置的进气管道24相连接，气体会从进气管道24进入装置，经过气体过滤器1后，固体颗粒会被过滤下来，气体再进入气液分离器2中，在气液分离器2中气体中含有的水汽会被分离出来，打开阀门五20，分离出的液体会从液体排放口19排出，打开阀门一3，气体在风机18的作用下进入活性炭吸附器17，通过设置微小颗粒的活性炭吸附剂25，达到了更好的除去硫化氢气体的作用，气体当中的硫化氢气体会被除去，在通过管道二5，气体进入氢氧化钠碱溶液罐6，气体中的二氧化碳会被分离出来，打开阀门四16，氢氧化钠碱溶液罐6中的氢氧化钠溶液会从氢氧化钠溶液排放口15放出，对放出的氢氧化钠溶液进行化学处理后可以得到二氧化碳气体，经过处理后的气体会进入管道三8，再经过干燥箱7进行干燥，此时剩下的气体几乎都是甲烷气体，再经过气体分析仪14分析纯度之后经行合理的利用，如果纯度特别高则可以打开阀门二9使气体通过管道四26进入贮存罐10中经行贮存，之后可以取下贮存罐10运输到需要的场所对气体经行使用，如果甲烷纯度不是特别高，可以打开阀门三13，气体经过增压风机11增压后从出气管道12运送到发电厂中使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
