技术领域
本实用新型涉及电动自行车充电设备领域，尤其涉及一种电动自行车充电站。
背景技术
电动自行车具有环保、成本低、便捷的特点，受到广泛欢迎，由于电动自行车是有蓄电池供电，因此骑行一段路程后就需要进行充电，现有的充电设备主要有多路投币充电桩、多路扫码充电桩、单路扫码充电插座、单路刷卡充电插座，但现有的充电区域直接将充电设备安装在墙壁上，充电区域没有对每个充电设备的充电位进行清楚的划分，造成使用者随意停放电动自行车，造成一辆电动自行车占用两个甚至多个充电位，从而使其他使用者无法正常使用空闲的充电位。
实用新型内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种电动自行车充电站。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
一种电动自行车充电站，包括呈波浪型的停车导向架，所述停车导向架中形成多个喇叭口形的充电位，所述充电位大口的一端为供电动自行车进出的开口，所述充电位小口的一端为封闭结构，且相邻的两个充电位的开口方向相反，所述停车导向架上位于每个充电位的一侧安装有单路电动车扫码智能充电插座。
进一步的，所述停车导向架包括一根波浪形的上钢管、一根波浪形的下钢管、多根支撑管、多根连接管，多根支撑管焊接在下钢管的底部使下钢管安装在地面上方，多根连接管焊接在上钢管和下钢管之间使上钢管安装在下钢管上方。
进一步的，所述单路电动车扫码智能充电插座通过两个“π”字型的卡扣安装在上钢管上。
进一步的，所述上钢管中具有与上钢管走向相同的穿线腔，所述上钢管的管壁上与单路电动车扫码智能充电插座相对的一侧开设有与穿线腔贯通的线孔。
进一步的，所述支撑管的底端焊接有圆形的安装板，所述安装板上开设有多个按照环形阵列排布的安装孔，安装板通过穿过安装孔的螺栓安装在地面上。
进一步的，还包括立在地面上遮挡在停车导向架上方的停车棚。
进一步的，所述停车棚包括四根立在地面上的立柱，位于停车导向架同一侧的两根立柱顶端焊接一个三角形的框架，并且两个框架相平行，两个框架之间焊接有多根连杆，所述连杆和框架共同形成两个前后对称的支撑斜面，每个支撑斜面上安装一块遮雨用的彩钢板。
本实用新型的有益效果是：采用呈波浪型的停车导向架形成多个喇叭口形的充电位，一方面将充电区域每个充电位单独划分，避免使用者随意停放车辆，另一方面将充电位大口的一端作为供电动自行车进出的开口，方便电动自行车和使用者进出充电位。
附图说明
此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

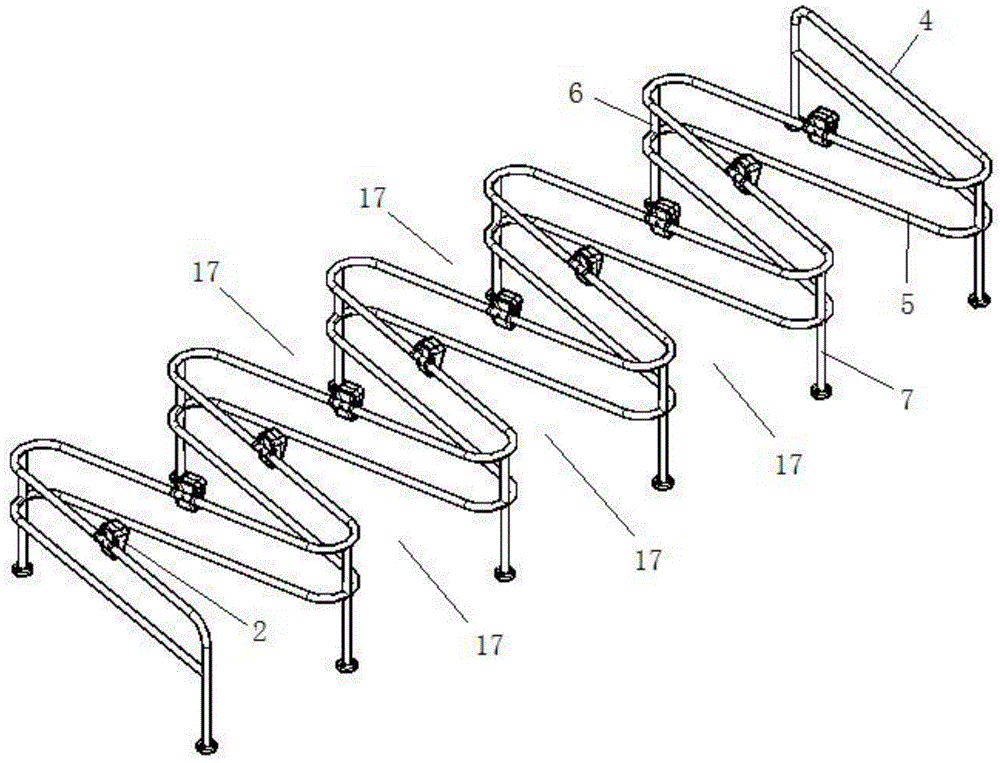

图1是本实用新型实施例的结构示意图；
图2是本实用新型实施例中单路电动车扫码智能充电插座安装在停车导向架上的结构示意图；
图3是本实用新型实施例中单路电动车扫码智能充电插座安装在停车导向架上的部分结构示意图；
图4是本实用新型实施例中上钢管在其中一个线孔处截断的结构示意图；
图5是本实用新型实施例中停车棚的结构示意图。
具体实施方式
下面将参考附图并结合实施例，来详细说明本实用新型。
在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
如图1至图5所示，一种电动自行车充电站，包括呈波浪型的停车导向架1，停车导向架1中形成多个喇叭口形的充电位17，充电位17大口的一端为供电动自行车进出的开口，充电位17小口的一端为封闭结构，且相邻的两个充电位17的开口方向相反，停车导向架1上位于每个充电位17的一侧安装有单路电动车扫码智能充电插座2。
采用呈波浪型的停车导向架1形成多个喇叭口形的充电位17，一方面将充电区域每个充电位单独划分，避免使用者随意停放车辆，另一方面将充电位17大口的一端作为供电动自行车进出的开口，方便电动自行车和使用者进出充电位。
停车导向架1包括一根波浪形的上钢管4、一根波浪形的下钢管5、多根支撑管7、多根连接管6，多根支撑管7焊接在下钢管5的底部使下钢管5安装在地面上方，多根连接管6焊接在上钢管4和下钢管5之间使上钢管4安装在下钢管5上方。
单路电动车扫码智能充电插座2通过两个“π”字型的卡扣10安装在上钢管4上，单路电动车扫码智能充电插座2的两侧通过螺栓与卡扣10连接。
上钢管4中具有与上钢管4走向相同的穿线腔12，上钢管4的管壁上与单路电动车扫码智能充电插座2相对的一侧开设有与穿线腔12贯通的线孔11。安装时，将给单路电动车扫码智能充电插座2供电的电线穿在穿线腔12中。
支撑管7的底端焊接有圆形的安装板8，安装板8上开设有多个按照环形阵列排布的安装孔9，安装板8通过穿过安装孔9的螺栓安装在地面上。便于支撑管7的安装固定。
还包括立在地面上遮挡在停车导向架1上方的停车棚3，停车棚3包括四根立在地面上的立柱13，位于停车导向架1同一侧的两根立柱13顶端焊接一个三角形的框架14，并且两个框架14相平行，两个框架14之间焊接有多根连杆15，连杆15和框架14共同形成两个前后对称的支撑斜面，每个支撑斜面上安装一块遮雨用的彩钢板16。停车棚3用于给停放在充电为中的电动自行车遮雨，防止雨水淋湿电动自行车、单路电动车扫码智能充电插座2。
本实施例中单路电动车扫码智能充电插座的型号为金雀CSY580-S。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
