技术领域
本实用新型涉及工控机技术领域，特别涉及一种用于工控机的消防检测装置。
背景技术
为了对大型工控机进行消防检测，所以检测装置是十分必要的，光纤测温法作为一种常见的测温检测法，在检测中常常被应用，以往的消防检测装置散热效果差，测温光纤分布不均匀，不能方便固定工控机，阻燃效果差，为此，我们提出一种用于工控机的消防检测装置。
实用新型内容
本实用新型的主要目的在于提供一种用于工控机的消防检测装置，通过设置压板和紧固螺钉，方便对工控机进行固定，通过设置预留槽在固定壳体内顶端的均匀分布，方便提升光纤测温的精确性，通过设置石墨烯导热板和散热铝片，可以有效提高散热效果，通过设置中空腔和阻燃abs颗粒，方便提升本消防检测装置的阻燃性能，可以有效解决技术背景中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于工控机的消防检测装置，包括底座、光纤测温主机和固定壳体，所述底座顶部两端通过支撑杆连接有固定壳体，所述固定壳体顶部一端通过安装座安装有光纤测温主机，所述固定壳体两端均通过螺纹孔安装有紧固螺钉，所述紧固螺钉一端位于固定壳体内且外围套设有轴承，所述轴承外围套设有压板，所述固定壳体内顶端均匀设置有预留槽，所述预留槽内布设有测温光纤，所述固定壳体内底端通过安装槽安装有散热铝片，所述散热铝片顶部通过螺丝安装有石墨烯导热板。
进一步地，所述固定壳体内设置有中空腔，所述中空腔内填充有阻燃abs颗粒。
进一步地，所述散热铝片的数量具体设置为多组，所述散热铝片底端位于底座和固定壳体之间。
进一步地，所述压板为橡胶材料制成。
进一步地，所述测温光纤连接光纤测温主机的信号接收端。
与现有技术相比，本实用新型具有如下有益效果：
1.通过设置压板和紧固螺钉，人员将工控机放置在压板之间，拧紧紧固螺钉，从而方便推动轴承向内移动，从而方便带动压板靠近，进而方便对工控机进行固定。
2.通过设置预留槽在固定壳体内顶端的均匀分布，从而方便提升测温光纤的分布均匀性，进而可以方便提升光纤测温的精确性。
3.通过设置石墨烯导热板和散热铝片，工控机工作时产生的热量方便经由石墨烯导热板进行快速导出，再利用多组散热铝片，从而方便提升散热面积，提高散热效果。
4.通过设置中空腔和阻燃abs颗粒，利用中空腔内的阻燃abs颗粒，可以方便提升固定壳体的阻燃效果，进而方便提升本消防检测装置的阻燃性能。
附图说明

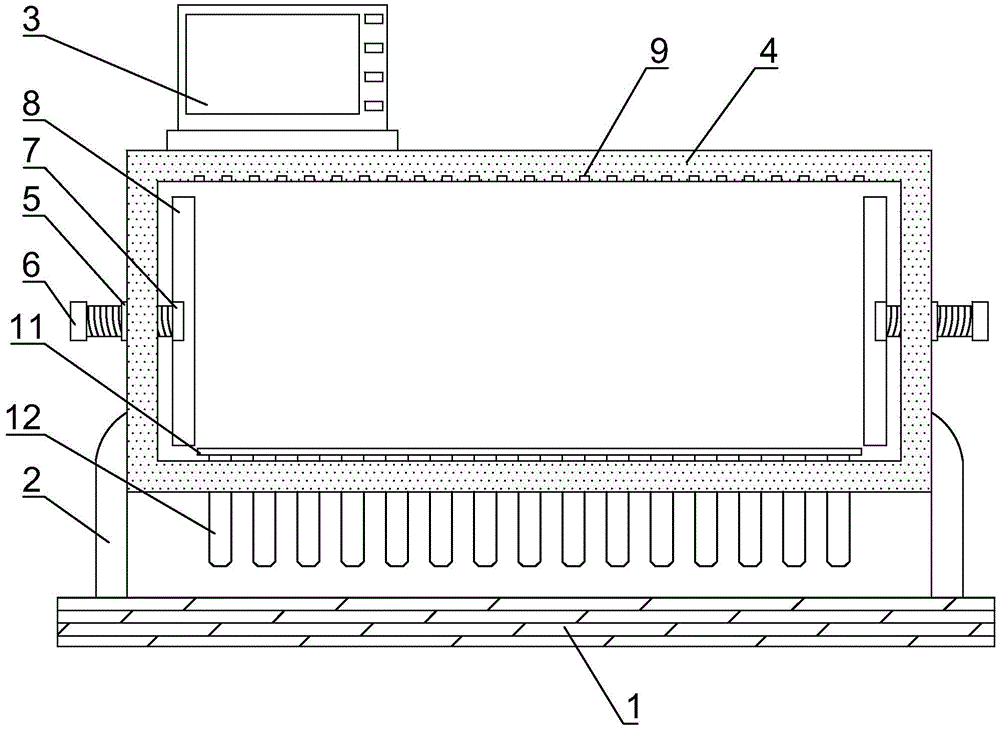

图1为本实用新型一种用于工控机的消防检测装置的整体结构示意图。
图2为本实用新型一种用于工控机的消防检测装置的测温光纤示意图。
图3为本实用新型一种用于工控机的消防检测装置的阻燃abs颗粒示意图。
图中：1、底座；2、支撑杆；3、光纤测温主机；4、固定壳体；5、螺纹孔；6、紧固螺钉；7、轴承；8、压板；9、预留槽；10、阻燃abs颗粒；11、石墨烯导热板；12、散热铝片；13、测温光纤；14、中空腔。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种用于工控机的消防检测装置，包括底座1、光纤测温主机3和固定壳体4，所述底座1顶部两端通过支撑杆2连接有固定壳体4，所述固定壳体4顶部一端通过安装座安装有光纤测温主机3，所述固定壳体4两端均通过螺纹孔5安装有紧固螺钉6，所述紧固螺钉6一端位于固定壳体4内且外围套设有轴承7，所述轴承7外围套设有压板8，所述固定壳体4内顶端均匀设置有预留槽9，所述预留槽9内布设有测温光纤13，所述固定壳体4内底端通过安装槽安装有散热铝片12，所述散热铝片12顶部通过螺丝安装有石墨烯导热板11。
其中，所述固定壳体4内设置有中空腔14，所述中空腔14内填充有阻燃abs颗粒10。
本实施例中如图3所示，利用中空腔14内的阻燃abs颗粒10，可以方便提升固定壳体4的阻燃效果，进而方便提升本消防检测装置的阻燃性能。
其中，所述散热铝片12的数量具体设置为多组，所述散热铝片12底端位于底座1和固定壳体4之间。
本实施例中如图1所示，利用多组散热铝片12，从而方便提升散热面积，提高散热效果。
其中，所述压板8为橡胶材料制成。
本实施例中如图1所示，利用压板8位橡胶材料制成，可以有效防止压板8对工控机外壳表面造成划伤。
其中，所述测温光纤13连接光纤测温主机3的信号接收端。
本实施例中如图1所示，在工控机局部出现高温时，预留槽9内的测温光纤13就可以检测到，并将信号传递到配套的光纤测温主机3进行处理，从而实现检测功能。
需要说明的是，本实用新型为一种用于工控机的消防检测装置，工作时，人员将工控机放置在压板8之间，拧紧紧固螺钉6，从而方便推动轴承7向内移动，从而方便带动压板8靠近，进而方便对工控机进行固定，利用压板8位橡胶材料制成，可以有效防止压板8对工控机外壳表面造成划伤，在工控机局部出现高温时，预留槽9内的测温光纤13就可以检测到，并将信号传递到配套的光纤测温主机3（上海达琪智能科技有限公司生产）进行处理，从而实现检测功能，利用预留槽9在固定壳体4内顶端的均匀分布，从而方便提升测温光纤13的分布均匀性，进而可以方便提升光纤测温的精确性，工控机工作时产生的热量方便经由石墨烯导热板11进行快速导出，再利用多组散热铝片12，从而方便提升散热面积，提高散热效果，利用中空腔14内的阻燃abs颗粒10，可以方便提升固定壳体4的阻燃效果，进而方便提升本消防检测装置的阻燃性能。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
