技术领域
本发明的技术方案涉及一种耳机线盒，具体地说是采用了盒体、盖体、绕线装置和传动机构的一种设备，属于生活用品领域。
背景技术
随着社会经济的不断发展，电子产品越来越普及，人们普遍需要利用耳机来听歌、看电视及玩游戏等，耳机成为了人们最常用到的物品。但是，由于人们一般习惯直接将耳塞、耳线和耳机插头绕成一团放入口袋或者包里，由于耳线比较长，绕成一团后耳线容易缠绕打结。同时，如果口袋或者包里还有其他物品，将耳机绕成一团很容易与其他物品缠绕在一起打结，这样给使用者带来不便和烦恼。
故针对这一问题，设计了一种耳机线盒来装载耳机以解决上述技术问题。
发明内容
本发明的目的在于克服现有技术的不足，提供一种耳机线盒，它能够有效快速的收纳耳机线，能防止耳机线发生缠绕，解决了现有技术所存在的缺陷。
本发明是通过以下技术方案实现的：一种耳机线盒，包括盒体、盖体、绕线装置和传动机构，所述盖体下部一侧与盒体通过合页进行连接，所述绕线装置的两端为轴，其中部为八边形状的绕线板件，绕线装置一端的轴与绕线板件之间设有弹簧，弹簧与绕线板件和该轴之间为固接，绕线板件外侧设有凸台，所述传动机构包括大齿轮、小齿轮和转盘，所述大齿轮和小齿轮安装在盒体内部，转盘安装在盒体外部一侧，所述小齿轮固接在轴端上，大齿轮与小齿轮啮合传动，大齿轮的齿轮轴安装在盒体的壁上，穿过盒体壁而与转盘的中心点相固接。所述绕线装置通过两侧的轴安装在盒体内部的安装孔上。
所述盒体两侧和上部设有磁铁槽，且在磁铁槽外侧设有挡板，挡板通过螺钉安装在盒体上，所述盒体上部还设有两个耳机放置槽和一个导孔，两个耳机放置槽和导孔之间相连通，所述盒体下部设有底板，盒体与底板之间通过螺钉进行连接。
所述盖体的前端设有磁铁槽，其与下部盒体中上侧磁铁槽的位置相对应。
所述盒体中的耳机放置槽内壁设有海绵。
上述一种耳机线盒，所用部件是本技术领域的技术人员所熟知的，均通过公知的途径获得，所述部件连接方法是本技术领域的技术人员所能掌握的。
本发明的有益之处是，该装置能有效快速的收纳耳机线，使耳机线不会出现自我缠绕的现象；本装置在盖体和盒体中采用磁铁和合页的方式，使盖体的开合方便快捷，同时在盒体内部布置磁铁能使耳机在该收纳盒中固定住，在耳机放置槽中设有海绵，能减少耳机与盒体之间的摩擦，同时能提高使用的舒适度；在绕线装置中设计弹簧能防止用户在转动转盘时由于用力过猛而对耳机线造成伤害，同时采用大小齿轮传动能提高收拾耳机线的速度；在绕线板件上部设置凸台能使耳机线均缠绕在绕线板件上，而不会使耳机线脱离绕线板件的现象。
附图说明

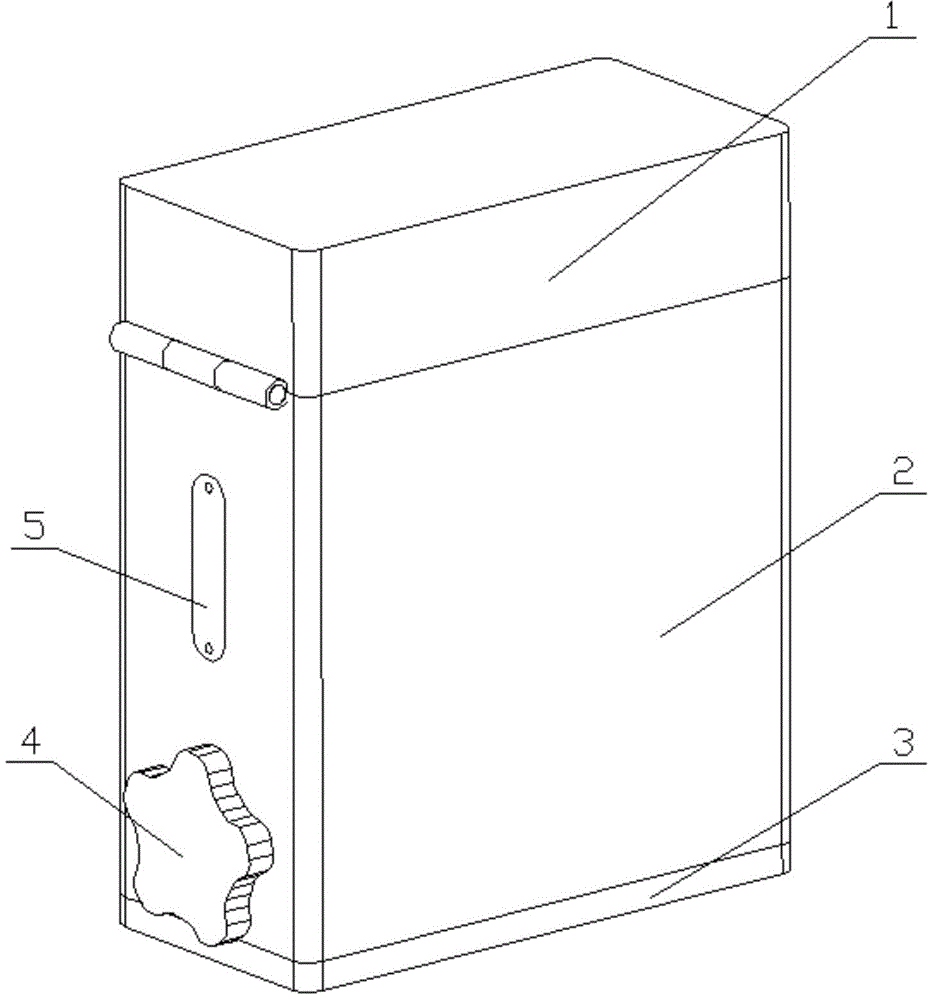

图1为本发明的整体结构示意图；
图2为本发明盖体打开时的示意图；
图3为本发明的俯视图；
图4为本发明图3中A-A处的剖视图；
图5为图3中B-B处的剖视图；
图6为本发明的仰视图；
图7为本发明盒体的示意图；
图8为本发明盒体的俯视图；
图9为本发明图8中C-C处的剖视图；
图10为本发明绕线装置和传动机构的结构示意图；
图中：1、盖体，2、盒体，3、底板，4、转盘，5、挡板，6、磁铁，7、海绵，8、小齿轮，9、大齿轮，10、弹簧，11、凸台，12、绕线板件，13、轴，201、耳机放置槽，202、导孔。
具体实施方式
下面结合附图与实施例对本发明作进一步的说明。
由图1至图10所示实施例表明，本发明一种耳机线盒，包括盒体2、盖体1、绕线装置和传动机构，所述盖体1下部一侧与盒体2之间通过合页进行连接，所述绕线装置的两端为轴13，其中部为八边形状的绕线板件12，绕线装置一端的轴13与绕线板件12之间设有弹簧10，弹簧10与绕线板件12和该轴之间为固接，该固接方式可采用焊接的方式，所述绕线板件12外侧设有凸台11，以防止耳机线在缠绕的过程中脱离绕线板件12，所述传动机构包括大齿轮9、小齿轮8和转盘4，所述大齿轮9和小齿轮8安装在盒体2内部，转盘4安装在盒体2外部一侧，所述小齿轮8固接在轴端上，大齿轮9与小齿轮8啮合传动，大齿轮9的齿轮轴安装在盒体2的壁上，穿过盒体2壁而与转盘4的中心点相固接，用户可通过控制转盘转动而使小齿轮8和大齿轮9转动，从而使绕线板件12带着耳机线进行缠绕。所述绕线装置通过两侧的轴安装在盒体2内部的安装孔上，该轴13与安装孔之间的配合不采用轴承的方式，通过将轴直接安装在孔上的方式进行安装，轴与孔之间的摩擦力可防止耳机线的反转。
所述盒体2两侧和上部设有磁铁槽，磁铁6安装在磁铁槽中，且在磁铁槽外侧设有挡板5，挡板5通过螺钉安装在盒体2上，所述盖体1的前端设有磁铁槽，其与下部盒体2中上侧磁铁槽的位置相对应，通过磁力控制盖体1和盒体2的开合。所述盒体2上部还设有两个耳机放置槽201和一个导孔202，两个耳机放置槽201和导孔202之间相连通，所述盒体2下部设有底板3，盒体2与底板3之间通过螺钉进行连接，所述盒体2中的耳机放置槽201内壁设有海绵7，同时耳机放置槽201的高度要小于耳机的高度，耳机放入耳机放置槽201后有一部分露出盒体2，露出的一部分刚好被盖体1盖住，方便耳机的取出。
实施例
按照上述图1至图10所示，制得一种耳机线盒，在使用该装置收纳耳机线时，用户打开盖体1，将耳机线的插头端从导孔202处开始放入，待放入的耳机线穿过绕线板件12之间的孔后，用户只需转动外部的转盘，使耳机线在绕线板件12的作用下，开始缠绕，待耳机线缠绕完毕后，将耳机塞入耳机放置槽201即可，弹簧10有一定的缓冲能力，能防止用户由于用力过猛而导致耳机受到伤害；用户在需要取出耳机时，只需打开盖体1，从耳机放置槽201中取出耳机，将耳机轻轻往外拉出即可。
本发明的技术内容及技术特征已揭示如上，然而熟悉本领域的技术人员仍可能基于本发明的教示及揭示而作种种不背离本发明精神的替换及修饰，因此，本发明保护范围应不限于实施例所揭示的内容，而应包括各种不背离本发明的替换及修饰，并为本专利申请权利要求所涵盖。
