技术领域
本实用新型涉及新能源技术领域，具体为一种防风型光伏组件边框。
背景技术
太阳能电池(太阳能芯片、光电池)，是一种利用太阳光直接发电的光电半导体薄片。它只要被满足一定照度条件的光照到，瞬间就可输出电压及在有回路的情况下产生电流。在物理学上称为太阳能光伏(Photovoltaic，缩写为PV)，简称光伏。
太阳能光伏组件主要包括太阳能电板和逆变器，一般的太阳能电板都是卡接在边框上的，常见的电板边框是由上边框和下边框构成，安装时将两个边框卡接，这样的边框防风性能及散热性能较差，而且太阳能电板卡接处易出现旷量，导致电板晃动。
实用新型内容
本实用新型的目的在于提供一种防风型光伏组件边框，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防风型光伏组件边框，包括底框、顶框和连接螺栓，所述顶框顶部处设有压板，且压板的切面呈L形，所述顶框一侧处设有母扣槽，且母扣槽的切面呈几字形，所述顶框顶部设有等距离分布的导风板，且导风板为三角形状结构，所述压板顶部沿导风板处均设有导风条，所述顶框底部一侧处设有边块，所述底框中部处设有几字形的子扣，且子扣的规格与母扣槽的规格相适配，所述压板、母扣槽与子扣顶部中心处均开有安装孔，且安装孔的规格与连接螺栓的规格相适配。
优选的，所述边块底部设有等距离分布的卡钩，所述底框底部一侧处开有等距离分布的卡槽，所述卡钩和卡槽的规格相适配。
优选的，所述压板底部设有第一安装槽，且第一安装槽内卡接有橡胶条，且橡胶条底部开有倒钩状的凸楞。
优选的，所述底框远离卡槽的一侧顶部开有第二安装槽，且第二安装槽内壁卡接有橡胶垫。
优选的，所述顶框、压板、母扣槽、边块和卡钩为铝合金材质一体成型结构。
优选的，所述底框和子扣为铝合金材质一体成型结构。
与现有技术相比，本实用新型的有益效果是：
(1)、一种防风型光伏组件边框，卡接时，母扣槽和子扣卡接连接、卡扣和卡槽卡接，形成固定，其中母槽扣和子扣为卡接提供主要应力，卡扣和卡槽均为间隔设置，卡接后能防止顶框和底框径向滑动，最后将连接螺栓固定于安装孔内，完成固定，通过橡胶条和橡胶垫的设置，能避免电板与边框之间的旷量，安装牢靠。
(2)、一种防风型光伏组件边框，通过导风板和导风条的设置，使得侧面气流能沿导风板和导风条之间的间隙流走，提高边框的防风性能，另外导风板和导风条还具有增加边框与空气接触面积的作用，提高炎热天气下电板的散热性能。
附图说明

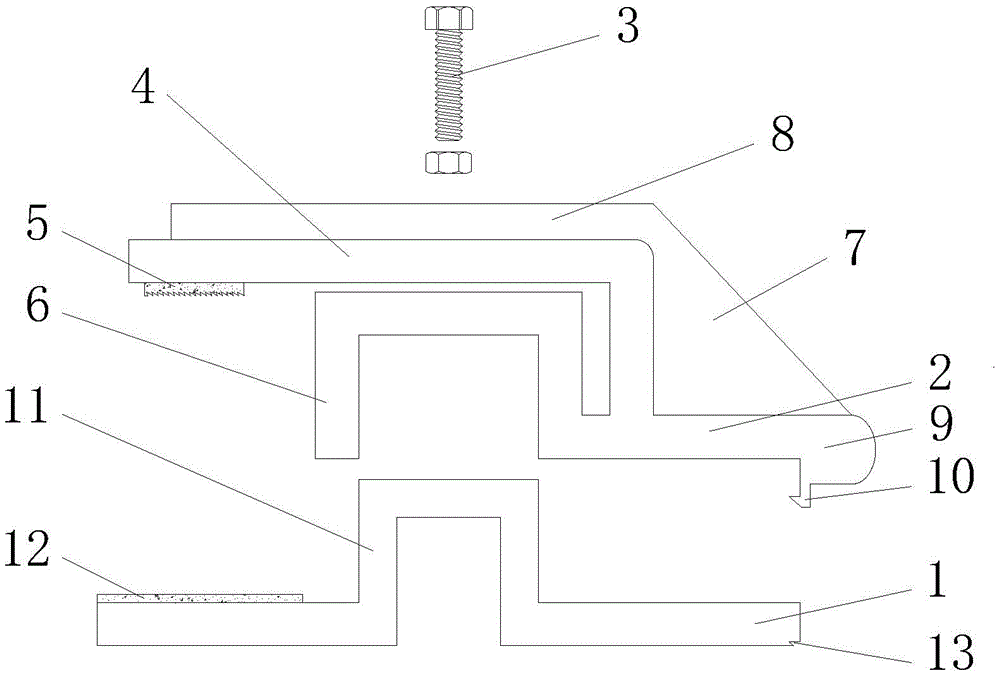

图1为本实用新型的截面连接结构示意图；
图2为本实用新型的顶框俯视结构示意图；
图3为本实用新型的底框俯视结构示意图。
图中：1底框、2顶框、3连接螺栓、4压板、5橡胶条、6母扣槽、7导风板、8导风条、9边块、10卡钩、11子扣、12橡胶垫、13卡槽、14安装孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种防风型光伏组件边框，包括底框1、顶框2和连接螺栓3，顶框2顶部处设有压板4，且压板4的切面呈L形，顶框2一侧处设有母扣槽6，且母扣槽6的切面呈几字形，顶框2顶部设有等距离分布的导风板7，且导风板7为三角形状结构，压板4顶部沿导风板7处均设有导风条8，顶框2底部一侧处设有边块9，底框1中部处设有几字形的子扣11，且子扣11的规格与母扣槽6的规格相适配，压板4、母扣槽6与子扣11顶部中心处均开有安装孔14，且安装孔14的规格与连接螺栓3的规格相适配，边块9底部设有等距离分布的卡钩10，底框1底部一侧处开有等距离分布的卡槽13，卡钩10和卡槽13的规格相适配，压板4底部设有第一安装槽，且第一安装槽内卡接有橡胶条5，且橡胶条5底部开有倒钩状的凸楞，底框1远离卡槽13的一侧顶部开有第二安装槽，且第二安装槽内壁卡接有橡胶垫12，顶框2、压板4、母扣槽6、边块9和卡钩10为铝合金材质一体成型结构，底框1和子扣11为铝合金材质一体成型结构。
工作原理：安装时，将太阳能电板放置在橡胶垫12上，再将顶框2卡接到底框1上，卡接时，母扣槽6和子扣11卡接连接、卡扣10和卡槽13卡接，形成固定，其中母槽扣6和子扣11为卡接提供主要应力，卡扣10和卡槽13均为间隔设置，卡接后能防止顶框2和底框1径向滑动，最后将连接螺栓3固定于安装孔14内，完成固定，通过橡胶条5和橡胶垫12的设置，能避免电板与边框之间的旷量，安装牢靠，通过导风板7和导风条8的设置，使得侧面气流能沿导风板7和导风条8之间的间隙流走，提高边框的防风性能，另外导风板7和导风条8还具有增加边框与空气接触面积的作用，提高炎热天气下电板的散热性能。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
