技术领域
本实用新型涉及快递储存柜技术领域，具体为一种角度可调节的快递储存柜用监控装置。
背景技术
快递又称速递或快运，是指物流企业通过自身的独立网络或以联营合作的方式，将用户委托的文件或包裹，快捷而安全地从发件人送达收件人的门到门的新型运输方式，快递行业作为邮政业的重要组成部分，具有带动产业领域广、吸纳就业人数多、经济附加值高、技术特征显著等特点，它将信息传递、物品递送、资金流通和文化传播等多种功能融合在一起，关联生产、流通、消费、投资和金融等多个领域，是现代社会不可替代的基础产业，在快递业发展过程中，储存柜渐渐成为快递业不可或缺的一部分，储存柜是一个基于物联网的，能够将物品进行识别，暂存，监控和管理的设备，目前常见的快递储存柜用监控装置角度不可调节，从而存在监控死角，不能够全面的对储存柜进行监控，不利于人们的使用。
实用新型内容
本实用新型的目的在于提供一种角度可调节的快递储存柜用监控装置，具备快递储存柜用监控装置角度可调节的优点，解决了快递储存柜用监控装置角度不可调节的问题。
为实现上述目的，本实用新型提供如下技术方案：一种角度可调节的快递储存柜用监控装置，包括顶板，所述顶板内部的两侧均活动连接有固定杆，所述固定杆的顶端贯穿顶板并延伸至顶板的外部，所述固定杆的底端贯穿顶板并延伸至顶板的外部固定连接有固定块，所述固定杆的表面固定连接有圆块，所述圆块的顶部固定连接有弹簧，所述弹簧的顶部与顶板的底部活动连接，所述固定杆的表面螺纹连接有螺帽，所述螺帽的底部与顶板的顶部活动连接，所述顶板的正面固定连接有连接块，所述连接块的内部活动连接有活动块，所述活动块的顶部活动连接有卡紧螺栓，所述卡紧螺栓的顶端贯穿连接块并延伸至连接块的外部，所述活动块的正面贯穿连接块并延伸至连接块的外部固定连接有电动伸缩杆，所述电动伸缩杆的底端固定连接有连接板，所述连接板的内部通过销轴活动连接有活动杆，所述活动杆的底端贯穿连接板并延伸至连接板的外部，所述活动杆正面和背面的底部均通过销轴活动连接有支撑块，所述支撑块的左侧固定连接有转动块，所述顶板的底部固定连接有支撑板，所述支撑板正面的底部固定连接有固定柱，所述固定柱的前端贯穿转动块并延伸至转动块的外部，所述转动块的底部固定连接有摄像头。
优选的，所述固定块内部的两侧均活动连接有固定螺栓，所述固定螺栓的底端贯穿固定块并延伸至固定块的外部。
优选的，所述固定柱的前端固定连接有挡块，所述挡块的背面与转动块的正面活动连接。
优选的，所述固定块的底部固定连接有橡胶垫，所述橡胶垫为长方形。
优选的，所述固定柱的表面固定连接有挡板，所述挡板的正面与转动块的背面活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置电动伸缩杆、连接板、活动杆、支撑块、转动块、支撑板、固定柱和摄像头的配合使用，使快递储存柜用监控装置角度可调节，监控装置能够更全面的对储存柜进行监控，有利于人们的使用。
2、本实用新型通过设置固定螺栓，便于将固定块与储存柜进行固定，通过设置挡板，使转动块转动更稳定，通过设置橡胶垫，使固定块与储存柜连接更紧密。
附图说明

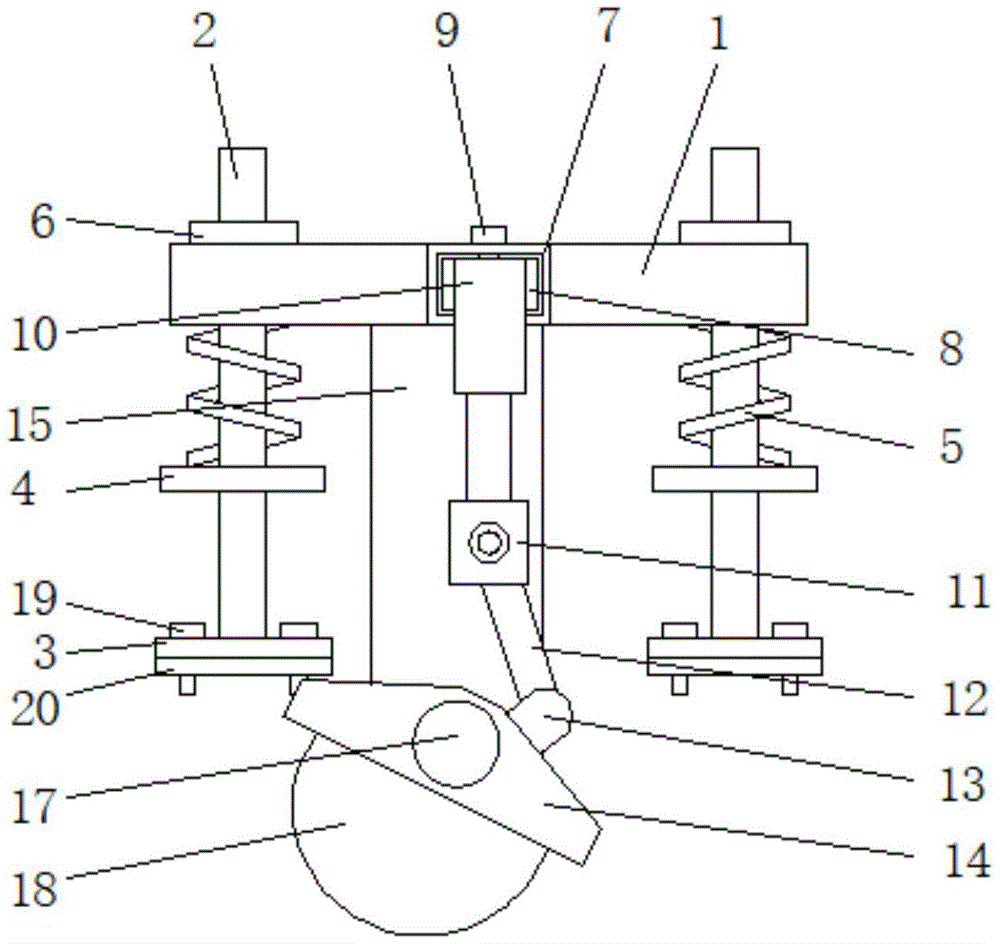

图1为本实用新型结构示意图；
图2为本实用新型结构左视图；
图3为本实用新型结构俯视图。
图中：1顶板、2固定杆、3固定块、4圆块、5弹簧、6螺帽、7连接块、8活动块、9卡紧螺栓、10电动伸缩杆、11连接板、12活动杆、13支撑块、14转动块、15支撑板、16固定柱、17挡块、18摄像头、19固定螺栓、20橡胶垫、21挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种角度可调节的快递储存柜用监控装置，包括顶板1，顶板1内部的两侧均活动连接有固定杆2，固定杆2的顶端贯穿顶板1并延伸至顶板1的外部，固定杆2的底端贯穿顶板1并延伸至顶板1的外部固定连接有固定块3，固定块3内部的两侧均活动连接有固定螺栓19，固定螺栓19的底端贯穿固定块3并延伸至固定块3的外部，通过设置固定螺栓19，便于将固定块3与储存柜进行固定，固定块3的底部固定连接有橡胶垫20，橡胶垫20为长方形，通过设置橡胶垫20，使固定块3与储存柜连接更紧密，固定杆2的表面固定连接有圆块4，圆块4的顶部固定连接有弹簧5，弹簧5的顶部与顶板1的底部活动连接，固定杆2的表面螺纹连接有螺帽6，螺帽6的底部与顶板1的顶部活动连接，顶板1的正面固定连接有连接块7，连接块7的内部活动连接有活动块8，活动块8的顶部活动连接有卡紧螺栓9，卡紧螺栓9的顶端贯穿连接块7并延伸至连接块7的外部，活动块8的正面贯穿连接块7并延伸至连接块7的外部固定连接有电动伸缩杆10，电动伸缩杆10的底端固定连接有连接板11，连接板11的内部通过销轴活动连接有活动杆12，活动杆12的底端贯穿连接板11并延伸至连接板11的外部，活动杆12正面和背面的底部均通过销轴活动连接有支撑块13，支撑块13的左侧固定连接有转动块14，顶板1的底部固定连接有支撑板15，支撑板15正面的底部固定连接有固定柱16，固定柱16的前端固定连接有挡块17，挡块17的背面与转动块14的正面活动连接，固定柱16的表面固定连接有挡板21，挡板21的正面与转动块14的背面活动连接，通过设置挡板21，使转动块14转动更稳定，固定柱16的前端贯穿转动块14并延伸至转动块14的外部，转动块14的底部固定连接有摄像头18，通过设置电动伸缩杆10、连接板11、活动杆12、支撑块13、转动块14、支撑板15、固定柱16和摄像头18的配合使用，使快递储存柜用监控装置角度可调节，监控装置能够更全面的对储存柜进行监控，有利于人们的使用。
使用时，将固定块3安装在储存柜上，上下调节螺帽6，对顶板1的高度进行调节，拧松卡紧螺栓9，对活动块8的位置进行前后调节，启动电动伸缩杆10，电动伸缩杆10带动连接板11上下移动，连接板11带动活动杆12上下移动，活动杆12带动支撑块13转动，支撑块13带动转动块14转动，转动块14带动摄像头18转动，使快递储存柜用监控装置角度可调节，监控装置能够更全面的对储存柜进行监控，有利于人们的使用。
综上所述：该角度可调节的快递储存柜用监控装置，通过电动伸缩杆10、连接板11、活动杆12、支撑块13、转动块14、支撑板15、固定柱16和摄像头18的配合，解决了快递储存柜用监控装置角度不可调节的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
