技术领域
本实用新型涉及通讯设备技术领域，具体为一种通讯设备的防风燥装置。
背景技术
通讯设备的种类很多，不同的通讯设备的使用场所也不一样，有的为了能够更好的接收和传递型号会安装在户外，此种情况下则需要使用相应的支撑装置或者存放装置对通讯设备进行固定，但是现在大多数的通讯设备固定在户外时都会受到风力的影响，不仅容易出现晃动的情况还会产生一定的震动，并且风的噪音和设备本身震动的噪音也会影响到通讯设备的信号传输，若是不对其进行防风燥处理的话则不利于通讯设备的使用。针对上述问题，急需设计出一种通讯设备的防风燥装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种通讯设备的防风燥装置，解决了现在大多数的通讯设备固定在户外时都会受到风力的影响，不仅容易出现晃动的情况还会产生一定的震动，并且风的噪音和设备本身震动的噪音也会影响到通讯设备的信号传输，若是不对其进行防风燥处理的话则不利于通讯设备的使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种通讯设备的防风燥装置，包括盖板和连接片，所述盖板的上表面开设有空槽，且其下方两侧固定的降噪连接板安装在安装座内部开设的安装槽中，并且安装座的外部下方焊接固定有安装片，所述连接片焊接固定在安装座的内部下表面，且安装座内侧壁上开设有表面滑槽，并且安装座的内部设置有限位板，同时限位板上固定有伸缩连杆，所述盖板的上表面固定有防护台，且防护台的顶部转动安装有叶片，同时防护台的侧壁上镶嵌固定有滤网，所述防护台外侧固定的固定板的下方设置有挡板，且挡板的内侧壁下方通过连接弹簧连接在防护台的外侧壁上，所述挡板一端安装的侧边滑块连接在侧边滑槽中，且侧边滑槽开设在固定板的内壁上，所述降噪连接板底部固定的定位块连接在定位槽中，且定位槽开设在安装片的内部，并且降噪连接板侧壁上贴合连接的弹簧座A固定在安装槽中，所述限位板固定在弹簧座B的一端，且弹簧座B另一端安装的底部滑块连接在表面滑槽中。
优选的，所述盖板与降噪连接板组成“n”状结构，且降噪连接板通过安装槽与安装座组成拆卸安装结构，并且安装座的横截面面积等于盖板的横截面面积，同时安装座通过空槽与防护台相互连通。
优选的，所述降噪连接板的两侧均贴合连接有弹簧座A，且2个对应的弹簧座A处于原始状态下的直线相隔距离小于降噪连接板的厚度。
优选的，所述安装片通过定位槽和定位块卡槽连接，且定位槽与安装槽相互连通。
优选的，所述限位板对称固定在伸缩连杆的两侧，且2个限位板之间通过伸缩连杆组成伸缩结构，并且限位板上安装的弹簧座B通过底部滑块和表面滑槽与安装座滑动连接，同时限位板通过弹簧座B与安装座的内侧壁组成弹性伸缩结构。
优选的，所述挡板与滤网相互平行，且滤网的面积小于挡板的面积，并且挡板通过连接弹簧与防护台弹性连接，同时挡板通过侧边滑块和侧边滑槽与固定板滑动连接，侧边滑槽的长度与连接弹簧的原始长度相一致。
(三)有益效果
本实用新型提供了一种通讯设备的防风燥装置。具备以下有益效果：
(1)、该通讯设备的防风燥装置，通过拆卸安装结构的盖板和安装座的设置，能够将通讯设备很好的防护在其中，而安装座又通过空槽与防护台相互连通，所以也不会影响到信号的传输和接收，并且为了避免外部的雨水进入至安装座的内部，滤网的外侧还设置有挡板，既不会影响到该装置的通风散热，并且也能够为通讯设备起到很好的防护作用。
(2)、该通讯设备的防风燥装置，通过降噪连接板的设置，降噪连接板安装在安装槽中时，能够被两侧的弹簧座A夹紧固定，并且降噪连接板本身也为吸音减震的板材，所以能够防护安装座内部的通讯设备，为其两侧起到防风燥的作用，同时当通讯设备固定在安装座中时，限位板也能够在弹簧座B的作用下贴合限定在通讯设备的前后表面，从而进一步的对通讯设备进行减震固定，避免其自身在运行时产生过大的震动，也能够很好的避免外部的震动对通讯设备产生的影响。
附图说明

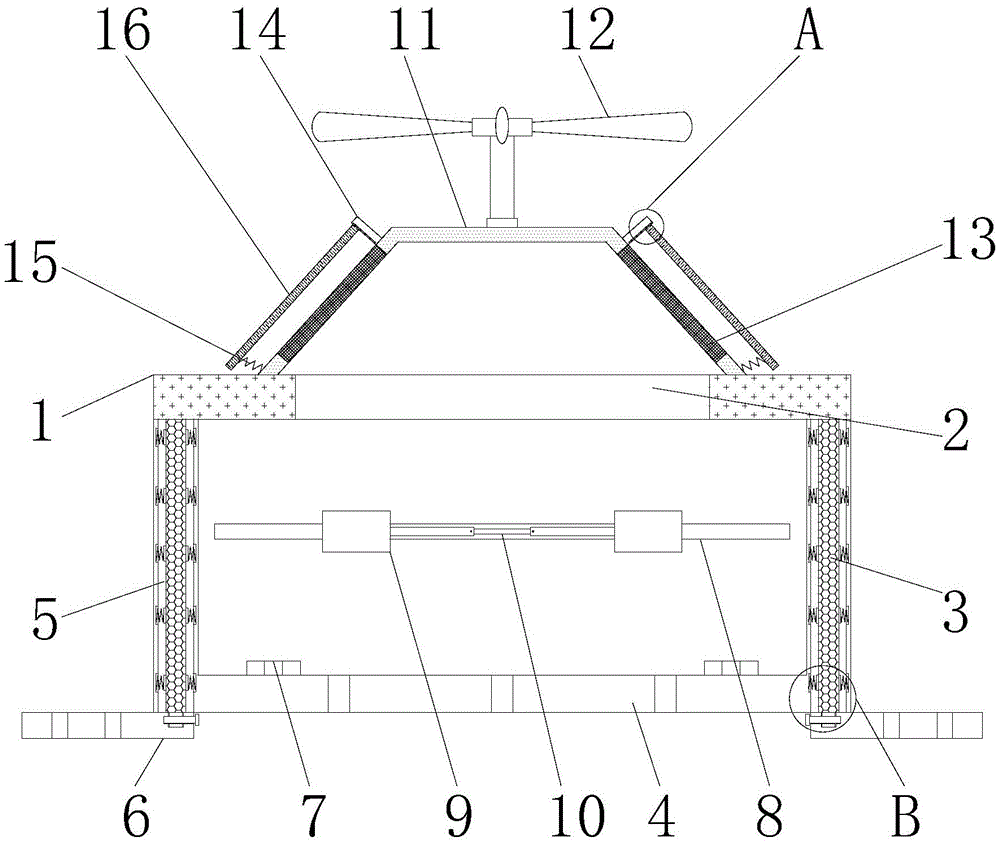

图1为本实用新型正面剖视结构示意图；
图2为本实用新型图1中A处放大结构示意图；
图3为本实用新型图1中B处放大结构示意图；
图4为本实用新型安装座俯视结构示意图。
图中：1、盖板；2、空槽；3、降噪连接板；4、安装座；5、安装槽；6、安装片；7、连接片；8、表面滑槽；9、限位板；10、伸缩连杆；11、防护台；12、叶片；13、滤网；14、固定板；15、连接弹簧；16、挡板；17、侧边滑块；18、侧边滑槽；19、定位块；20、定位槽；21、弹簧座A；22、弹簧座B；23、底部滑块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种通讯设备的防风燥装置，包括盖板1、空槽2、降噪连接板3、安装座4、安装槽5、安装片6、连接片7、表面滑槽8、限位板9、伸缩连杆10、防护台11、叶片12、滤网13、固定板14、连接弹簧15、挡板16、侧边滑块17、侧边滑槽18、定位块19、定位槽20、弹簧座A21、弹簧座B22和底部滑块23，盖板1的上表面开设有空槽2，且其下方两侧固定的降噪连接板3安装在安装座4内部开设的安装槽5中，并且安装座4的外部下方焊接固定有安装片6，连接片7焊接固定在安装座4的内部下表面，且安装座4内侧壁上开设有表面滑槽8，并且安装座4的内部设置有限位板9，同时限位板9上固定有伸缩连杆10，盖板1的上表面固定有防护台11，且防护台11的顶部转动安装有叶片12，同时防护台11的侧壁上镶嵌固定有滤网13，防护台11外侧固定的固定板14的下方设置有挡板16，且挡板16的内侧壁下方通过连接弹簧15连接在防护台11的外侧壁上，挡板16一端安装的侧边滑块17连接在侧边滑槽18中，且侧边滑槽18开设在固定板14的内壁上，降噪连接板3底部固定的定位块19连接在定位槽20中，且定位槽20开设在安装片6的内部，并且降噪连接板3侧壁上贴合连接的弹簧座A21固定在安装槽5中，限位板9固定在弹簧座B22的一端，且弹簧座B22另一端安装的底部滑块23连接在表面滑槽8中；
盖板1与降噪连接板3组成“n”状结构，且降噪连接板3通过安装槽5与安装座4组成拆卸安装结构，并且安装座4的横截面面积等于盖板1的横截面面积，同时安装座4通过空槽2与防护台11相互连通，便于安装和维护通讯设备；
降噪连接板3的两侧均贴合连接有弹簧座A21，且2个对应的弹簧座A21处于原始状态下的直线相隔距离小于降噪连接板3的厚度，此种设置能够为该装置的两侧起到防风燥的作用；
安装片6通过定位槽20和定位块19卡槽连接，且定位槽20与安装槽5相互连通，将盖板1的位置限定；
限位板9对称固定在伸缩连杆10的两侧，且2个限位板9之间通过伸缩连杆10组成伸缩结构，并且限位板9上安装的弹簧座B22通过底部滑块23和表面滑槽8与安装座4滑动连接，同时限位板9通过弹簧座B22与安装座4的内侧壁组成弹性伸缩结构，调节限位板9的位置，使得限位板9能够与弹簧座B22相互配合对通讯设备进行减震固定；
挡板16与滤网13相互平行，且滤网13的面积小于挡板16的面积，并且挡板16通过连接弹簧15与防护台11弹性连接，同时挡板16通过侧边滑块17和侧边滑槽18与固定板14滑动连接，侧边滑槽18的长度与连接弹簧15的原始长度相一致，挡板16能够起到防护滤网13的作用。
使用时，先将通讯设备固定在连接片7上，之后通过底部滑块23在表面滑槽8中滑动调节限位板9的位置，限位板9随之移动的同时也使得伸缩连杆10随之伸缩，待限位板9移动至通讯设备侧面合适的位置后，压缩弹簧座B22，使得限位板9的侧面能与通讯设备的侧面相互贴合，待两个限位板9的位置均移动好后，再固定伸缩连杆10的长度将其两侧的限位板9的位置限定，四个限位板9均能够贴合在通讯设备的侧壁上，此时的通讯设备则能够被稳定的固定在安装座4内；
之后将降噪连接板3插入至安装槽5中，降噪连接板3的两侧压缩弹簧座A21并与弹簧座A21贴合，待定位块19完全卡槽插入至定位槽20中后，盖板1也与安装座4的上表面完全贴合，再使用螺栓固定定位块19即可，再将该装置整体通过安装片6固定在户外合适的位置；
滤网13能够与空槽2相互连通为安装座4内部的通讯设备通风散热，并且防护台11为梯形结构，也能够避免外部的脏污从滤网13处进入至空槽2中，而叶片12能够在外力的作用下转动，加速周围的空气流动，并且当受到外力时，挡板16压缩连接弹簧15并通过侧边滑块17在侧边滑槽18中滑动并贴近滤网13，避免外部因素对滤网13产生影响，挡板16也避免了雨水滴落在滤网13处，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该通讯设备的防风燥装置，通过拆卸安装结构的盖板1和安装座4的设置，能够将通讯设备很好的防护在其中，而安装座4又通过空槽2与防护台11相互连通，所以也不会影响到信号的传输和接收，并且为了避免外部的雨水进入至安装座4的内部，滤网13的外侧还设置有挡板16，既不会影响到该装置的通风散热，并且也能够为通讯设备起到很好的防护作用，通过降噪连接板3的设置，降噪连接板3安装在安装槽5中时，能够被两侧的弹簧座A21夹紧固定，并且降噪连接板3本身也为吸音减震的板材，所以能够防护安装座4内部的通讯设备，为其两侧起到防风燥的作用，同时当通讯设备固定在安装座4中时，限位板9也能够在弹簧座B22的作用下贴合限定在通讯设备的前后表面，从而进一步的对通讯设备进行减震固定，避免其自身在运行时产生过大的震动，也能够很好的避免外部的震动对通讯设备产生的影响。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
