技术领域
本实用新型涉及栏杆技术领域，更具体地说，本实用新型涉及一种新型残疾人用栅栏扶手。
背景技术
为了给盲人人提供方便，很多大大小小的公共场所都设置了提供盲人通道，但是通道上的栅栏并不能够给盲人提供一个优良的提示，上楼梯容易绊倒，不知道什么时候抬脚什么时候停下来。
专利申请公布号CN206521887U的实用新型专利公开了一种新型残疾人用栅栏扶手，包括本体杆、支撑体、副支撑杆、滑槽、滑块、橡胶面，其特征在于：本体杆下固定设有若干个支撑体，在本体杆下设有副支撑杆，副支撑杆上开有滑槽，滑槽内镶嵌有滑块，滑块两侧固定有橡胶面。
但是其在实际使用时，仍旧存在较多缺点，如不能快捷式拆装，不能够给盲人等残疾人提供提示，也不能够让盲人上楼梯时有所提示。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种新型残疾人用栅栏扶手，通过体杆与横板活动套接来完成快速安装，在横杆表面设有触摸块，在盲人上楼梯是触摸到触摸块，可以提醒盲人抬脚登阶梯，避免了盲人在上楼梯时容易摔倒，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型残疾人用栅栏扶手，包括体杆，所述体杆的上表面固定连接有第一固定块，所述体杆的上表面设有横板，所述第一固定块的内壁设有第一空腔，所述第一空腔上表面设有第一孔槽，所述第一空腔的内部设有蝶形弹簧，所述蝶形弹簧的上表面固定有第二固定块，所述第二固定块通过第一孔槽贯穿第一空腔，所述横板表面开设有第二孔槽，所述横板的内部设有第二空腔，所述第二孔槽的下表面设有垫块，所述第二空腔的内部设有按压块，所述按压块的底部设有防出块，所述按压块的两侧均设有第一滑槽，所述第一滑槽的内部设有第一滑动杆，所述第一滑动杆的上表面固定连接有第一弹簧，且第一弹簧的一侧固定连接在第一滑槽的内壁，所述体杆与横板活动套接，所述体杆的侧面设有凹槽，所述凹槽的内部设有隐藏式支撑机构；
所述隐藏式支撑机构包括有第一圆柱，所述第一圆柱的外部活动套设有第一支撑板，所述第一支撑板远离第一圆柱的一端设置有第二圆柱，所述第二圆柱的外部活动套设有第二支撑板，所述第二支撑板的底部设有防滑垫，所述体杆的表面设有第二滑槽，所述第二滑槽的内部设有第二滑动杆。
在一个优选地实施方式中，所述第一空腔内壁设有限位块。
在一个优选地实施方式中，所述垫块的数量为两组，且关于按压块的竖直向中心轴线呈轴对称设置。
在一个优选地实施方式中，所述防出块的数量为两组，且关于按压块的竖直向中心轴线呈轴对称设置。
在一个优选地实施方式中，所述第一滑动杆的底部固定连接有固定板。
在一个优选地实施方式中，所述第二滑动杆的一侧设有第二弹簧。
在一个优选地实施方式中，所述第二支撑板的表面设有把手。
在一个优选地实施方式中，所述横板的顶部设有触摸块。
本实用新型的技术效果和优点：
1、本实用新型通过在第一空腔内壁设置了限位块，利用体杆表面的第一固定块进行位移，位移的同时通过蝶形弹簧上表面的第二固定块进入横板内的第二空腔中进行固定卡紧，不需要大量的人力物力，方便拆卸，可以实现快速安装提高了安装效率，减轻了通常需要焊铸而带来的的空气污染，减轻了空气污染；
2、本实用新型通过在体杆表面的凹槽内这有支撑机构利用把手可将第一支撑板内的第二支撑板下拉，第二支撑板的底部设有防滑垫，盲人或行人在走路或者上楼梯时可以坐在第一支撑板上休息。
附图说明

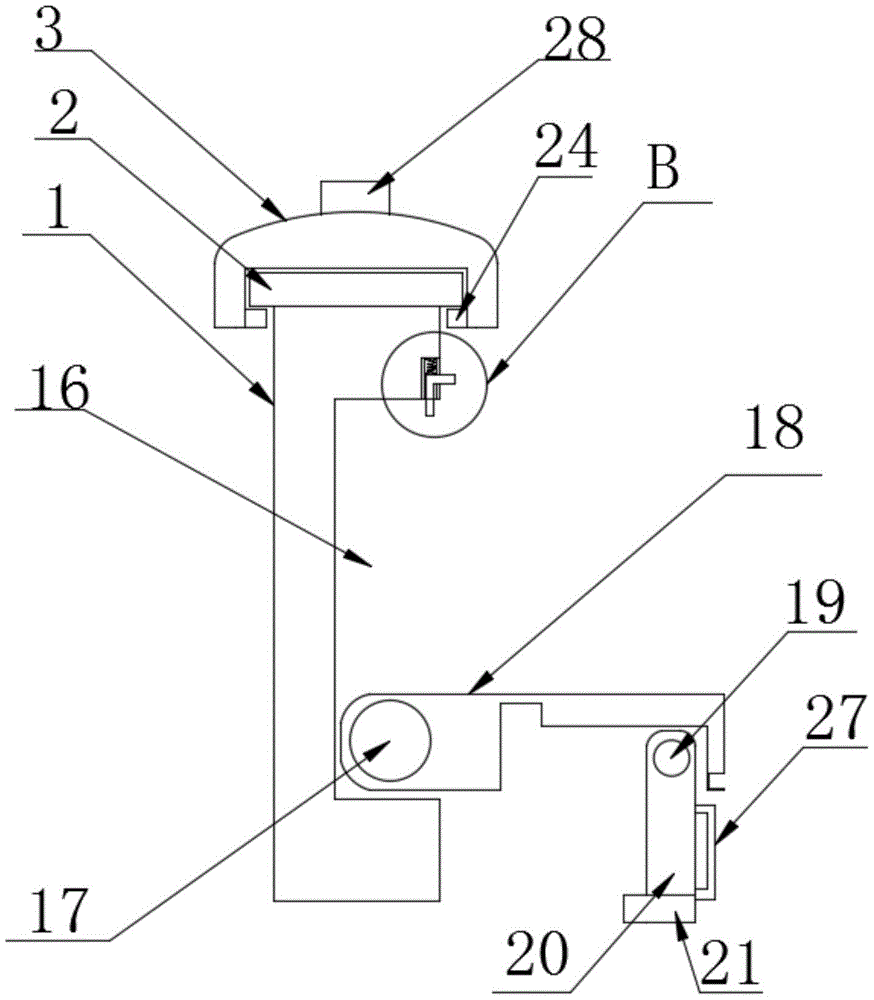

图1为本实用新型的主视示意图。
图2为本实用新型的横剖示意图。
图3为本实用新型的图2中A处放大图。
图4为本实用新型的图1中B处放大图。
图5为本实用新型的侧视示意图。
图6为本实用新型整体机构侧视图。
附图标记为：1体杆、2第一固定块、3横板、4第一空腔、5第一孔槽、6蝶形弹簧、7第二固定块、8第二孔槽、9第二空腔、10垫块、11按压块、12防出块、13第一滑槽、14第一滑动杆、15第一弹簧、16凹槽、17第一圆柱、18第一支撑板、19第二圆柱、20第二支撑板、21防滑垫、22第二滑槽、23第二滑动杆、24限位块、25固定板、26第二弹簧、27把手、28触摸块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型一实施例的新型残疾人用栅栏扶手，包括体杆1，所述体杆1的上表面固定连接有第一固定块2，所述体杆1的上表面设有横板3，所述第一固定块2的内壁设有第一空腔4，所述第一空腔4上表面设有第一孔槽5，所述第一空腔4的内部设有蝶形弹簧6，所述蝶形弹簧6的上表面固定有第二固定块7，所述第二固定块7通过第一孔槽5贯穿第一空腔4，所述横板3表面开设有第二孔槽8，所述横板3的内部设有第二空腔9，所述第二孔槽8的下表面设有垫块10，所述第二空腔9的内部设有按压块11，所述按压块11的底部设有防出块12，所述按压块11的左右两侧设有第一滑槽13，所述第一滑槽13的内部设有第一滑动杆14，所述第一滑动杆14的上表面固定连接有第一弹簧15，且第一弹簧15的一侧固定连接在第一滑槽13的内壁，所述体杆1与横板3活动套接，所述体杆1的侧面设有凹槽16，所述凹槽16的内部设有隐藏式支撑机构。
参照说明书附图1-6，该实施例的新型残疾人用栅栏扶手的隐藏式支撑机构包括有第一圆柱17，所述第一圆柱17的表面设有第一支撑板18，所述第一支撑板18的内部设有第二圆柱19，所述第二圆柱19的表面设有第二支撑板20，所述第二支撑板20的底部设有防滑垫21，所述体杆1的表面设有第二滑槽22，所述第二滑槽22的内部设有第二滑动杆23。
进一步的，所述第一空腔44内壁设有限位块24。
进一步的，所述垫块10的数量为两组，且关于按压块11的竖直向中心轴线呈轴对称设置。
进一步的，所述防出块12的数量为两组，且关于按压块11的竖直向中心轴线呈轴对称设置。
进一步的，所述第一滑动杆14的底部固定连接有固定板28。
进一步的，所述第二滑动杆23的一侧设有第二弹簧25。
进一步的，所述第二支撑板20的表面设有把手26。
进一步的，所述横板3的顶部设有触摸块27。
实施场景具体为：在实际使用时，利用体杆1表面的第一固定块2进行位移，位移的同时通过蝶形弹簧6表面的第二固定块7因为因受横板3的影响一直压着，到达横板3内所载第二空腔9时，蝶形弹簧6表面的第二固定块7会将体杆1与横板3内部的第二空腔9卡紧，避免晃动，如果位移所超过预料的位置时按压与横板3平行的按压块11，按压块11的力度会将力传送给与第一滑动杆14平行的固定板上，将整体下移，把蝶形弹簧6按退出第二空腔9内，松手时因受第一滑动杆14一侧的第二弹簧25影响再次伸缩到原始的位置，在盲人或路人走路或上阶梯身体虚入时，板动第二滑动板，拉出体杆1一侧的把手26，把手26带动第二支撑板20与第一支撑板18，形成直角，坐在第一支撑板18上可以休息，不需要时将把手26往上提，第一支撑板18与第二支撑板20会恢复原状，再次板动第二滑动柱将第一支撑板18第二支撑板20固定，节省空间不需要大量的空间。
综上所述：通过在第一空腔44内壁设置了限位块24，利用体杆1表面的第一固定块2进行位移，位移的同时通过蝶形弹簧6上表面的第二固定块7进入横板3内的第二空腔9中进行固定卡紧，不需要大量的人力物力，方便拆卸通过在体杆1表面的凹槽16内这有支撑机构利用把手26可将第一支撑板18内的第二支撑板20下拉，第二支撑板20的底部设有防滑垫21，盲人或行人在走路或者上楼梯时可以坐在第一支撑板18上休息。
