技术领域
本实用新型涉及办公用品技术领域，具体涉及一种办公室用具有烘干功能的雨伞放置桶。
背景技术
伞是一种遮阳或遮蔽雨、雪的工具。一般用油纸、油布或塑料布等做成。雨伞的英文Umbrella来自拉丁文的Umbra，有遮阳、阴影处的意思。伞的制作材料通常包括了具延展性的布料，和其他可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，但是现在最常被当作雨天挡雨的工具。雨伞的其它作用包括作为装饰物、拐杖甚至兵器，香港的老字号梁苏记雨伞就是可作兵器的雨伞之一。雨伞架是一种用来存放雨伞的架子，一般情况有12个伞位和18个伞位，伞位上有钥匙，一般用于大型商场，超市，或者办公场所，自己把自己的伞锁起来，然后把钥匙拿走，要走时把用钥匙开锁拿走自己的伞。
传统的雨伞架在使用时不能快速的使湿雨伞变干；缺少雨水收集装置；缺少固定雨伞的装置。如专利号为CN201621276412.9公开的一种小学教室用雨伞架，长雨伞和短雨伞分别放置在长雨伞放置筒和短雨伞放置筒内，而且雨伞上的水会滴到水盘内，再由水盘内流到水盘底端的水箱内，水箱的水满以后可以端出去倒掉。虽然保护了室内的环境，但不能快速的使湿雨伞变干，而且缺少固定雨伞的装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种办公室用具有烘干功能的雨伞放置桶，能快速的使湿雨伞变干；可以收集雨伞上的雨水；可以固定雨伞；另外，开启方便，关闭噪音小。
本实用新型通过以下技术方案予以实现：
一种办公室用具有烘干功能的雨伞放置桶，包括桶盖、桶身和底座，所述桶盖的中部设有红外线烘干灯，所述桶盖的下方设有桶身，所述桶身的左侧设有固定架，所述桶盖与所述固定架通过铰链连接，所述桶盖左侧的下方设有连接杆，所述连接杆的一端与所述桶盖铰接，所述连接杆的另一端与踩压板铰接，所述桶身的内部设有甩干桶，所述甩干桶的侧壁设有甩水孔，所述甩干桶的内部设有固定槽，所述固定槽的外部设有固定件a，所述固定件a的外壁对称设有凸起螺纹，所述固定件a与所述固定槽通过弹簧a相连，所述固定槽的内部设有固定件b，所述固定件b的内侧设有固定件c，所述固定件c与所述固定件b通过弹簧b相连，所述甩干桶的底部设有电机，所述电机的外部设有支撑架，所述支撑架的右侧设有出水管，所述踩压板的中部设有支撑桩，所述踩压板与所述支撑桩转动连接，所述踩压板的右部通过弹簧c与所述桶身的底部相连。
优选的，所述固定件a可以转动。
优选的，所述固定件a外壁的凸起螺纹面和光滑面间隔设置，且凸起螺纹面和光滑面对称设置在所述固定件a的外壁。
优选的，所述固定件a的光滑面水平投影的最长长度小于凸起螺纹面水平投影的最长长度。
优选的，所述电机的高度小于所述支撑架的高度。
优选的，所述支撑桩的高度小于所述底座的高度。
本实用新型的有益效果为：
1、具有甩干桶和红外线烘干灯，甩干桶先甩去雨伞上的大部分雨水，然后红外线烘干灯工作烘干雨伞。
2、甩干桶通过离心使雨伞快速除水，除去的水通过出水管收集，避免流向地面。
3、固定槽、固定件a、固定件b和固定件c相互配合，可以固定雨伞。
4、通过脚踩即可开启桶盖，使用方便，关闭时桶盖会慢慢关闭，减小噪音。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

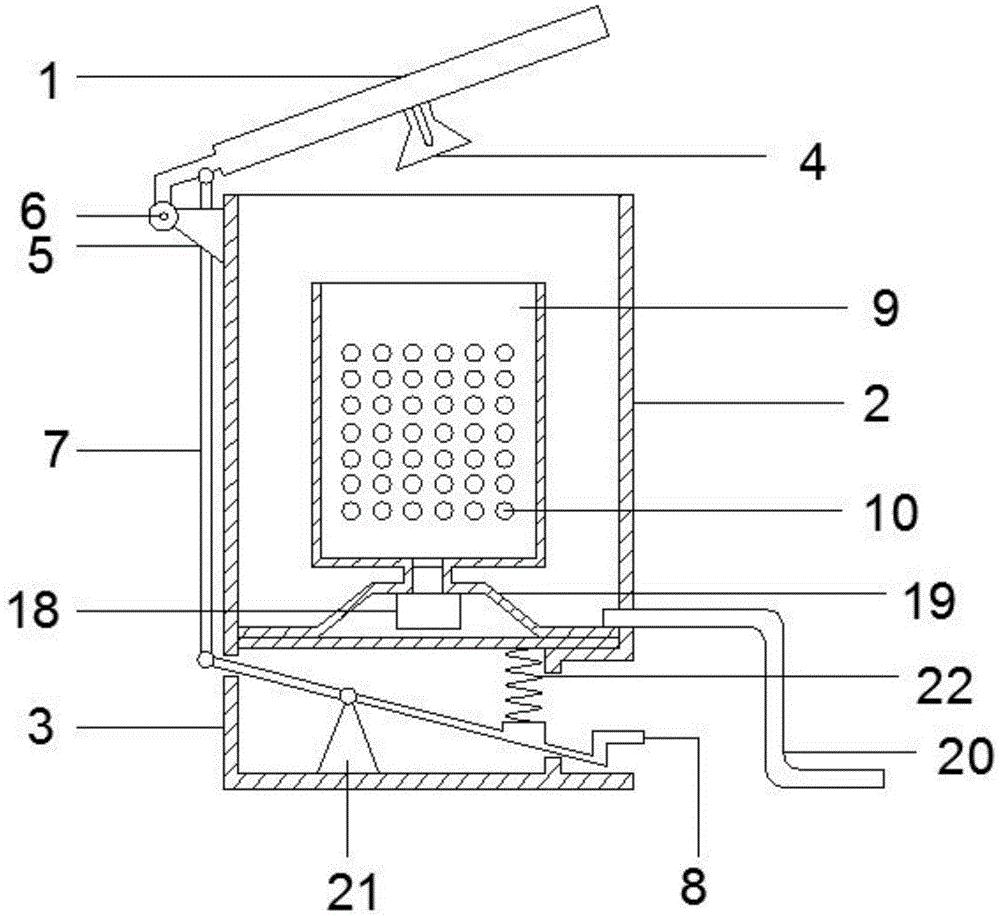

图1是本实用新型的结构示意图；
图2是本实用新型中甩干桶的俯视图；
图3是本实用新型中的固定槽的俯视图；
图4是本实用新型中的固定件a和固定件b锁紧状态的结构示意图；
图5是本实用新型中的固定件a和固定件b打开状态的结构示意图；
图中：1-桶盖、2-桶身、3-底座、4-红外线烘干灯、5-固定架、6-铰链、7-连接杆、8-踩压板、9-甩干桶、10-甩水孔、11-固定槽、12-固定件a、13-凸起螺纹、14-弹簧a、15-固定件b、16-固定件c、17-弹簧b、18-电机、19-支撑架、20-出水管、21-支撑桩、22-弹簧c、23-光滑面。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
一种办公室用具有烘干功能的雨伞放置桶，包括桶盖1、桶身2和底座3，桶盖1的中部设有红外线烘干灯4，桶盖1的下方设有桶身2，桶身2的左侧设有固定架5，桶盖1与固定架5通过铰链6连接，桶盖1左侧的下方设有连接杆7，连接杆7的一端与桶盖1铰接，连接杆7的另一端与踩压板8铰接，桶身2的内部设有甩干桶9，甩干桶9的侧壁设有甩水孔10，甩干桶9的内部设有固定槽11，固定槽11的外部设有固定件a12，固定件a12的外壁对称设有凸起螺纹13，固定件a12与固定槽11通过弹簧a14相连，固定槽11的内部设有固定件b15，固定件b15的内侧设有固定件c16，固定件c16与固定件b15通过弹簧b17相连，甩干桶9的底部设有电机18，电机18的外部设有支撑架19，支撑架19的右侧设有出水管20，踩压板8的中部设有支撑桩21，踩压板8与支撑桩21转动连接，踩压板8的右部通过弹簧c22与桶身2的底部相连。
具体的，固定件a12可以转动；固定件a12外壁的凸起螺纹13面和光滑面23间隔设置，且凸起螺纹13面和光滑面23对称设置在固定件a12的外壁；固定件a12的光滑面23水平投影的最长长度小于凸起螺纹13面水平投影的最长长度；电机18的高度小于支撑架19的高度；支撑桩21的高度小于底座3的高度。
本实用新型提供了一种办公室用具有烘干功能的雨伞放置桶，使用时，通过脚踩压踩压板8，在支撑桩21的作用下，连接杆7向上运动，桶盖1与固定架5铰接，连接杆7向上运动的同时会顶着桶盖1向上运动，从而打开桶盖1，将湿伞放入固定槽11，这样不需要手触碰打开，为办公室人员提供了方便。
将湿伞放入固定槽11时，先转动固定件a12，将固定件a12的光滑面23调整至垂直水平面方向，使固定件a12和固定件b15保持打开状态，这时将伞放入固定槽11，再转动固定件a12，将固定件a12的凸起螺纹13面调整至垂直水平面方向，使固定件a12和固定件b15保持锁紧状态，同时固定件c16在弹簧b17的斥力作用下会固定雨伞。
雨伞放置好，撤去外力，踩压板8由于受弹簧c22的斥力作用，会缓缓回复到原位，减小关闭桶盖1时的噪音。
桶盖1关闭后，开启甩干桶9，雨伞上的水珠在离心力作用下通过甩水孔10运动至桶身2内壁，流到支撑架19底部，通过出水管20可以收集雨水，甩干除去大部分雨水之后，开启红外线烘干灯4，将伞架的内部的残留的水分烘干，防止伞架生锈。
以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
