技术领域
本实用新型涉及模拟实验演示装置技术领域，具体为一种杠杆原理模拟实验演示装置。
背景技术
杠杆原理时物理知识中重要的原理之一，在中学生的物理教学中，演示杠杆原理可以让学生更加形象的理解杠杆原理，因此需要用到杠杆原理模拟实验演示装置便于学生进行操作与学习，现如今大多的演示装置中的砝码都是使用单独的盒子进行保存的，在存放的过程中容易发生丢失等现象，同时大多演示装置都是通过挂钩将多个砝码之间进行连接，使得实验的过程中容易发生数据的偏差，进而影响最终结果得出的问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种杠杆原理模拟实验演示装置，具备便于将砝码进行收纳、测量数据稳定的优点，解决了现如今大多的演示装置中的砝码都是使用单独的盒子进行保存的，在存放的过程中容易发生丢失等现象，同时大多演示装置都是通过挂钩将多个砝码之间进行连接，使得实验的过程中容易发生数据的偏差，进而影响最终结果得出的问题。
本实用新型提供如下技术方案：一种杠杆原理模拟实验演示装置，包括中空杆，所述中空杆的顶端活动套接有伸缩杆，且中空杆的底端固定安装有底座，所述底座的顶部开设有储物槽，且储物槽的内部放置有砝码，所述伸缩杆顶部的一侧固定安装有固定块，且固定块的背面固定套接有固定杆，且固定杆的中部活动套接有挡板，所述挡板的顶部固定安装有支撑杆，所述中空杆内腔的底端固定安装有限位机构，所述中空杆背面的顶部螺纹套接有螺纹杆，且螺纹杆的一端螺纹套接有螺母；
所述伸缩杆正面的顶部活动套接有活动杆，且活动杆的中部固定套接有平衡板，所述平衡板的正面的一侧开设有四通槽，且四通槽的内部滑动连接有滑块，所述滑块的正面固定安装有推块，且推块的顶部固定安装有指针，所述平衡板的顶部活动套接有螺栓，所述四通槽的底部固定连接有平衡线，且平衡线的底端固定连接有磁块。
优选的，所述限位机构包括连接杆，所述连接杆的两端分别与中空杆内腔底部的两侧固定连接，且连接杆的两端分别活动套接有U型块，所述U型块的一侧延伸至中空杆的外部，两个所述U型块的另一侧通过连接杆上的弹簧传动连接。
优选的，所述底座的正面开设有多个储物槽，且储物槽的大小不同，所述储物槽的大小与砝码的大小相适配。
优选的，所述推块的正面与螺栓顶部的外表面均设有防滑纹。
优选的，所述伸缩杆正面的底部开设有四个限位孔，且四个限位孔之间的间距相等，所述螺纹杆一端的外径值与限位孔的内径值相适配。
优选的，所述支撑杆的顶部固定安装有橡胶垫，且橡胶垫的形状为倒梯形。
与现有技术对比，本实用新型具备以下有益效果：
1、该杠杆原理模拟实验演示装置，通过底座、挡板、支撑杆和限位机构之间的相互配合，实现了将砝码与演示装置存放在一起，使得砝码不容易丢失，避免了砝码进行单独存放容易造成丢失损坏等现象，提高了对砝码的保护性。
2、该杠杆原理模拟实验演示装置，通过砝码、平衡线和磁块之间的相互配合，实现了将多个砝码更好的连接在一起，使得最终得出的结果更加准确，避免了多个砝码之间都是通过挂钩连接，容易使最终得出的结果发生偏差，提高了测量的准确性。
附图说明

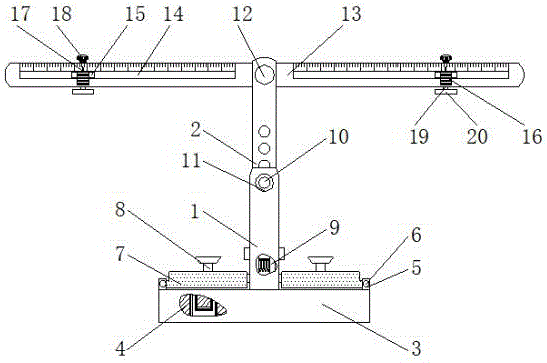

图1为本实用新型结构正面示意图；
图2为本实用新型结构限位机构示意图；
图3为本实用新型结构底座的俯视示意图；
图4为本实用新型结构滑块的放大示意图。
图中：1、中空杆；2、伸缩杆；3、底座；4、砝码；5、固定块；6、固定杆；7、挡板；8、支撑杆；9、限位机构；91、连接杆；92、U型块；93、弹簧；10、螺纹杆；11、螺母；12、活动杆；13、平衡板；14、四通槽；15、滑块；16、推块；17、指针；18、螺栓；19、平衡线；20、磁块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1所示，一种杠杆原理模拟实验演示装置，包括中空杆1，中空杆1的顶端活动套接有伸缩杆2，且中空杆1的底端固定安装有底座3，底座3的顶部开设有储物槽，且储物槽的内部放置有砝码4，伸缩杆2顶部的一侧固定安装有固定块5，且固定块5的背面固定套接有固定杆6，固定杆6的一端贯穿至固定块5的正面，且固定杆6的中部活动套接有宽度值与底座3相等的挡板7，挡板7的顶部固定安装有支撑杆8，中空杆1内腔的底端固定安装有限位机构9，中空杆1背面的顶部螺纹套接有螺纹杆10，且螺纹杆10的一端贯穿中空杆1与伸缩杆2并螺纹套接有位于中空杆1正面的螺母11；
伸缩杆2正面的顶部活动套接有活动杆12，且活动杆12的中部固定套接有平衡板13，平衡板13的正面的一侧开设有四通槽14，且四通槽14的内部滑动连接有滑块15，滑块15的正面固定安装有位于平衡板13正面的推块16，且推块16的顶部固定安装有指针17，平衡板13的顶部活动套接有螺栓18，且螺栓18的底端延伸至四通槽14的内部并与滑块15的顶部螺纹连接，四通槽14的底部固定连接有平衡线19，且平衡线19的底端固定连接有位于四通槽14底部的磁块20。
如图2所示，限位机构9包括连接杆91，连接杆91的两端分别与中空杆1内腔底部的两侧固定连接，且连接杆91的两端分别活动套接有U型块92，U型块92的一侧延伸至中空杆1的外部，两个U型块92的另一侧通过连接杆91上的弹簧93传动连接，实现了在按压U型块92一侧的顶部时U型块92一侧的底部能从挡板7一侧的卡槽内脱离，使得挡板7能打开，并把储物槽内部的砝码4取出进行模拟实验。
如图3所示，底座3的正面开设有多个储物槽，且储物槽的大小不同，储物槽的大小与砝码4的大小相适配，实现了能将砝码4直接存放在储物槽的内部，避免了需要用单独的盒子将其装起，提高了砝码4存放时的便捷性。
如图4所示，推块16的正面与螺栓18顶部的外表面均设有防滑纹，便于更好调节滑块15的位置并将其进行固定，使得杠杆原理模拟实验的操作过程更为的简便。
伸缩杆2正面的底部开设有四个限位孔，且四个限位孔之间的间距相等，螺纹杆10一端的外径值与限位孔的内径值相适配，便于更好的让不同海拔高度的人进行杠杆原因实验的操作，避免了每次模拟实验时都需要将演示装置移至与操作人员合适的高度，提高了演示装置的可调节性。
支撑杆8的顶部固定安装有橡胶垫，且橡胶垫的形状为倒梯形，实现了在演示装置实验的过程中能将挡板7打开，使得支撑杆8对地面相接触，进而使得演示装置在实验过程中底部更加的稳定。
工作原理，首先根据操作人员的海拔高度将螺母11拧下并将螺纹杆10抽出，从而调节演示装置的高度，调节结束后将螺纹杆10插入对应的限位孔内并将螺母11拧紧进行固定，接着按压U型块92使得U型块92一侧的底部脱离挡板7一侧的卡槽内，并将挡板7打开使得支撑杆8与地面相接触，增加演示装置底部的稳定性，然后将储物槽内部对应大小的砝码4取出并与磁块20的底部通过磁性连接，且每块砝码4的底部均设有吸铁石，便于多个砝码4进行叠加实验，然后移动两个推块16的位置使的平衡板13处于一个平衡的状态，并记录下指针17指向的数值。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
