技术领域
本实用新型涉及电子通讯技术领域，具体为一种电子通信设施表面清洁处理装置。
背景技术
目前，电子通讯设备涉及社会的方方面面，对改善人们的生活、促进社会的发展和科技进步有着非常重要的作用。
现有的电子通讯设备在长期放置后，表面会堆积大量的灰尘，对电子通讯设备的运行造成极大的影响，例如会使得电子通讯设备内元器件表面温度升高，元器件的可靠性下降以及产生静电击穿等，而目前对与一些小型的电子通讯设备的除尘多数是利用手工吹气的方式，效率低，劳动强度大，并且由于是开放式除尘，灰尘没有及时清理，造成了对环境的二次污染。
实用新型内容
针对现有技术的不足，本实用新型提供了一种电子通信设施表面清洁处理装置，具备电子通信设施表面清洁处理装置的优点，解决了上述背景技术中所提到的问题。
本实用新型提供如下技术方案：一种电子通信设施表面清洁处理装置，包括壳体，所述壳体的外侧活动套接有连接轴，所述连接轴固定连接在密封板的一侧，所述密封板活动连接在壳体的外侧，所述密封板的中部一侧固定套接有扣合件，所述扣合件的一端螺纹连接有螺丝，所述螺丝螺纹连接在壳体的外侧，所述壳体的中部两侧固定连接有支撑板，所述支撑板的顶面固定连接在小型低速同步电机的底面，所述壳体的顶面中部固定连接有螺纹套，所述螺纹套的内部螺纹连接有空心螺杆，所述空心螺杆的一侧固定套接有气管，所述壳体的顶部一侧固定套接有小型吸风机，所述小型吸风机的一端固定套接有吸尘管道，所述吸尘管道的一端固定套接在集尘盒的顶面，所述集尘盒的底面固定连接有活动轮，所述集尘盒的底部一侧固定套接有出尘管口，所述小型低速同步电机的一侧固定连接有传动轴，所述传动轴的一端固定连接在连接板的一侧，所述连接板的另一侧两端固定连接有电动伸缩杆，所述电动伸缩杆的一端固定连接有柔质卡套，所述壳体的底部一侧固定套接有吸尘管口，所述空心螺杆的底端固定套接在吹气盘的顶面，所述密封板的一侧固定连接有密封圈。
精选的，所述壳体的一侧开设有出料口，且壳体出料口内活动套接在密封圈的外侧。
精选的，所述空心螺杆顶面固定连接有扭力环，且空心螺杆的外侧开设的螺纹长度值小于壳体内部的长度值。
精选的，两个所述小型低速同步电机以壳体的中心点为基准相互对称，且每个小型低速同步电机固定连接一个传动轴。
精选的，所述吹气盘的底面开设有吹气孔，且吹气盘的内部开设有吹气型腔，所述吹气盘内部的吹气型腔固定套接在空心螺杆的底端。
精选的，所述集尘盒的底面固定连接有四个活动轮，且集尘盒高度值小于壳体的高度值。
与现有技术对比，本实用新型具备以下有益效果：
1、本实用新型通过双伸缩夹紧装置，采用装置可以在电动伸缩杆的行程值的范围进行伸缩调节的特点，增加装置可以除尘小型电子设备的种类，提高装置的实用性，同时利用小型低速同步电机与吹气盘之间的配合，使小型电子通讯设备清理时旋转，便于进行三百六十度无死角清尘，进一步保证装置清尘的质量，延长小型电子通讯设备的使用寿命。
2、本实用新型通过设置收尘装置，利用小型吸风机吸收壳体内漂浮的灰尘，质量较大的灰尘在其本身的重力作用下落入到壳体的底面，通过壳体底部一侧的吸尘管口进行吸取统一清理，解决了传统手工清理时灰尘二次污染的问题。
附图说明

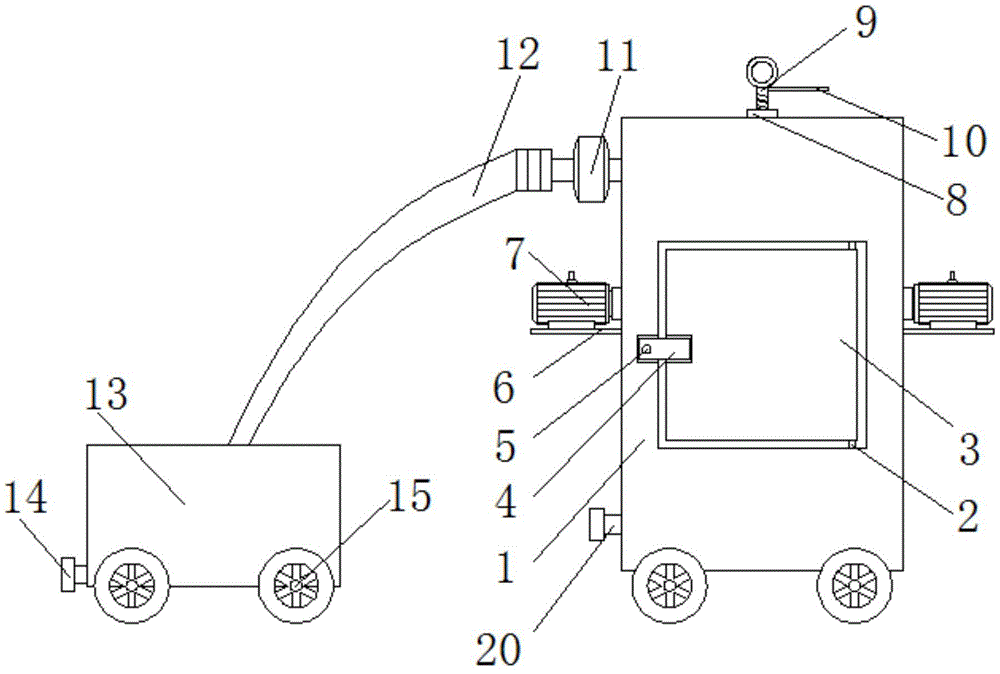

图1为本实用新型结构正视示意图；
图2为本实用新型结构壳体剖视示意图；
图3为本实用新型结构密封板正视示意图；
图4为本实用新型结吹气盘仰视构示意图。
图中：1、壳体；2、连接轴；3、密封板；4、扣合件；5、螺丝；6、支撑板；7、小型低速同步电机；8、螺纹套；9、空心螺杆；10、气管；11、小型吸风机；12、吸尘管道；13、集尘盒；14、出尘管口；15、活动轮；16、传动轴；17、连接板；18、电动伸缩杆；19、柔质卡套；20、吸尘管口；21、吹气盘；22、密封圈。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种电子通信设施表面清洁处理装置，包括壳体1，壳体1的外侧活动套接有连接轴2，连接轴2固定连接在密封板3的一侧，密封板3活动连接在壳体1的外侧，密封板3的中部一侧固定套接有扣合件4，扣合件4的一端螺纹连接有螺丝5，螺丝5螺纹连接在壳体1的外侧，壳体1的中部两侧固定连接有支撑板6，支撑板6的顶面固定连接在小型低速同步电机7的底面，壳体1的顶面中部固定连接有螺纹套8，螺纹套8的内部螺纹连接有空心螺杆9，空心螺杆9的一侧固定套接有气管10，壳体1的顶部一侧固定套接有小型吸风机11，小型吸风机11的一端固定套接有吸尘管道12，吸尘管道12的一端固定套接在集尘盒13的顶面，集尘盒13的底面固定连接有活动轮15，集尘盒13的底部一侧固定套接有出尘管口14，小型低速同步电机7的一侧固定连接有传动轴16，传动轴16的一端固定连接在连接板17的一侧，连接板17的另一侧两端固定连接有电动伸缩杆18，电动伸缩杆18的一端固定连接有柔质卡套19，壳体1的底部一侧固定套接有吸尘管口20，空心螺杆9的底端固定套接在吹气盘21的顶面，密封板3的一侧固定连接有密封圈22。
其中，壳体1的一侧开设有出料口，且壳体1出料口内活动套接在密封圈22的外侧，保证装置的除尘时的密封性，避免除尘过程中有灰尘飘散到出来污染外界空气，提高装置的安全性。
其中，空心螺杆9顶面固定连接有扭力环，且空心螺杆9的外侧开设的螺纹长度值小于壳体1内部的长度值，使得吹气装置可以根据实际情况调节空心螺杆9在壳体1内部的长度值，提高装置的实用性和灵活性。
其中，两个小型低速同步电机7以壳体1的中心点为基准相互对称，且每个小型低速同步电机7固定连接一个传动轴16，利用小型低速同步电机7与吹气盘21之间的配合，使小型电子通讯设备清理时旋转，便于进行三百六十度无死角清尘，进一步保证装置清尘的质量，延长小型电子通讯设备的使用寿命。
其中，吹气盘21的底面开设有吹气孔，且吹气盘21的内部开设有吹气型腔，吹气盘21内部的吹气型腔固定套接在空心螺杆9的底端，为气流提供引导通道，完成吹气除尘的前提条件，保证装置顺利运行。
其中，集尘盒13的底面固定连接有四个活动轮15，且集尘盒13高度值小于壳体1的高度值，利用小型吸风机11吸收壳体1内漂浮的灰尘，质量较大的灰尘在其本身的重力作用下落入到壳体1的底面，通过壳体1底部一侧的吸尘管口20进行吸取，统一清理，解决了传统手工清理时灰尘二次污染的问题。
工作原理：使用时，拧开螺丝5，打开密封板3，同时启动壳体1内部的两组电动伸缩杆18，调节壳体1内两个柔质卡套19之间的距离，然后将小型电子通讯设备放置在两个柔质卡套19之间，利用电动伸缩杆18对小型电子通讯设备进行夹紧，并将空心螺杆9在壳体1螺旋调节至合适高度，完成后，关上密封板3，拧紧螺丝5，封闭壳体1，将气管10通入气流，再启动壳体1外侧的两个小型低速同步电机7，使得小型电子通讯设备在旋转状态下清尘，随即启动小型吸风机11，吸收壳体1上方漂浮的灰尘，使其通过吸尘管道12进入到集尘盒13中，其余质量较大的灰尘落到壳体1内部底面，通吸尘管口20后续统一处理。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
