技术领域
本实用新型属于交通安全技术领域，尤其是涉及一种组合式防撞桶。
背景技术
防撞桶越来越多的被放置到道路上，但是现有的防撞桶通常都是在桶内填充沙子等固体物质来达到缓冲的效果，但是该桶的运输麻烦，不但占用的体积大，而且重量重；现在也有一些填充气体的防撞桶，但是现有的防撞桶的壁厚等都是一样的，因此一旦遇到车辆的撞击的力量很大的时候，防撞桶内的气体将会剧烈压缩，导致整个防撞桶炸开，导致炸开的碎片四处乱飞，造成行人和车辆受伤。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种的安全的组合式防撞桶。
为了实现上述目的，本实用新型采用以下技术方案：一种组合式防撞桶，包括底座和与所述底座相连的内桶体；所述内桶体上套设有一外桶体，所述外桶体包括第一桶体和与所述第一桶体相连的第二桶体；所述第一桶体和所述第二桶体上分别设有一凸部，所述凸部壁厚小于所述第一桶体和第二桶体的壁厚；所述第一桶体和所述第二桶体上分别填充有气体。本实用新型通过内桶和外桶的设置，从而可以对内桶填充沙子，减小了传统的填充沙子防撞桶的重量，并且能够便于运输；同时外桶还能起到很好的防撞的效果；同时将外桶分为两个桶，能够便于将外桶和所述内桶进行连接，同时还能在遇见车辆碰撞的时候，对坏了的那个桶体进行更换就可以，不需要整体更换，减小了成本；同时通过凸部的设置，可以在车辆高速撞到所述第一桶体或第二桶体上时，造成第一桶体或第二桶体内的气体剧烈压缩，从而在气体从所述桶体内炸裂出去的时候，能够沿着壁厚较薄的凸部出去，避免了气体向着四周炸裂，导致周围的车辆或行人受伤，极大的增强了整个过程的安全性。
进一步的，所述内桶体侧壁上设有多个凸起部，所述第一桶体和第二桶体侧壁上分别设有与所述凸起部相配合的凹陷部；通过在凸起部和凹陷部的相互配合，使得整个外桶体和内桶体连接更加牢固，从而在车辆碰撞上来的时候，有更大的接触面积将碰撞的力进行分散，起到更好的缓冲效果。
进一步的，所述凸起部上设有第一倒勾，所述凹陷部上设有与所述第一倒勾相配合的第二倒勾；通过第一倒勾和第二倒勾的设置，使得外桶体和内桶体连接紧密，避免了外桶体从内桶体上脱落下来，保证了使用过程中整个防撞桶的稳定性。
进一步的，所述第一桶体和第二桶体上分别设有连接件，所述连接件上设有一通孔；通过连接件的设置，从而在所述第一桶体和第二桶体相互连接在一起的时候，能够便于进行固定，从而进一步的保证了外桶体和内桶体连接在一起的紧密性。
进一步的，所述通孔上穿设有一插销件；通过插销件的设置，能够有效的保证连接件连接的紧密性，避免第一桶体和第二桶体分开。
综上所述，本实用新型通过内桶和外桶的设置，从而可以对内桶填充沙子，减小了传统的填充沙子防撞桶的重量，并且能够便于运输；同时外桶还能起到很好的防撞的效果；同时将外桶分为两个桶，能够便于将外桶和所述内桶进行连接，同时还能在遇见车辆碰撞的时候，对坏了的那个桶体进行更换就可以，不需要整体更换，减小了成本；同时通过凸部的设置，可以在车辆高速撞到所述第一桶体或第二桶体上时，造成第一桶体或第二桶体内的气体剧烈压缩，从而在气体从所述桶体内炸裂出去的时候，能够沿着壁厚较薄的凸部出去，避免了气体向着四周炸裂，导致周围的车辆或行人受伤，极大的增强了整个过程的安全性。
附图说明

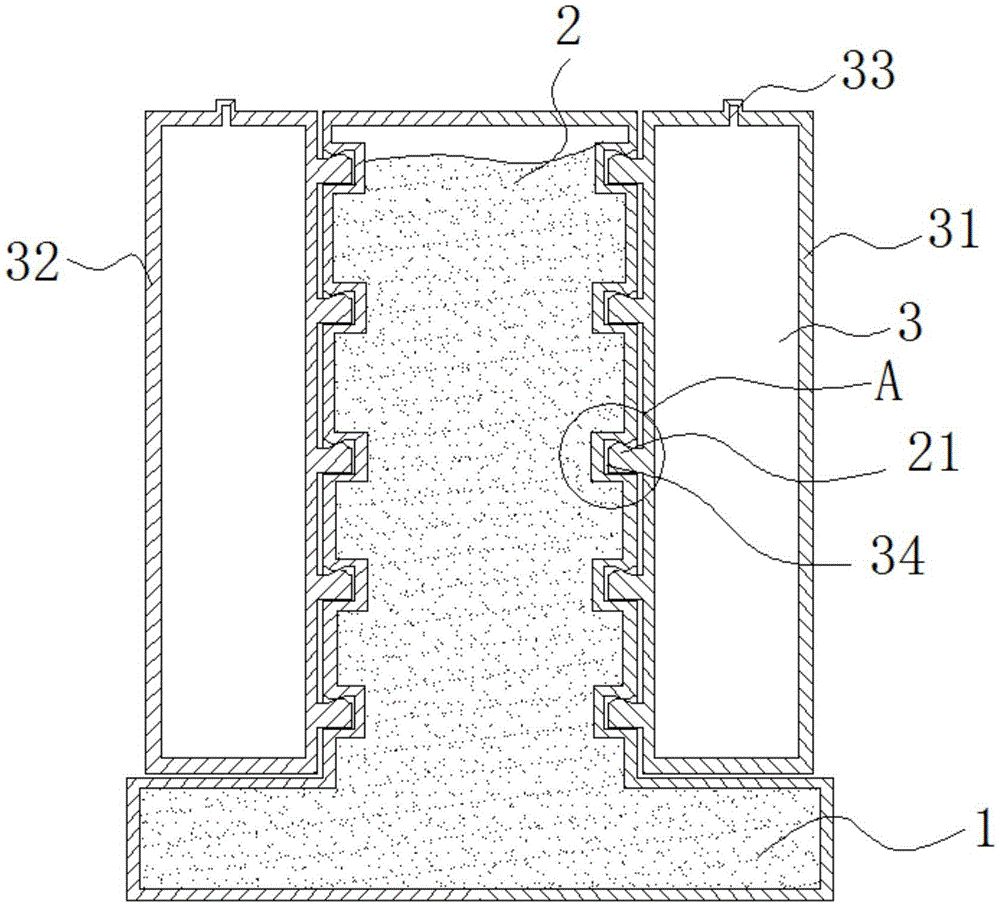

图1为本实用新型的结构示意图。
图2为本实用新型的结构俯视图。
图3为图1中A处放大图。
具体实施方式
为了使本技术领域的人员更好的理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述。
如图1所示，一种组合式防撞桶，包括底座1和内桶体2，所述底座1为一圆盘形的塑料块，并且在该底座1上设有一个放置腔11；该放置腔11为圆台形的腔室；所述的内桶体2的垂直固定在底座1的上端面上，该内桶体2为一塑料柱体；在内桶体2上设有一个存储腔20，该存储腔20为一个圆柱形的腔室；且所述的存储腔20和放置腔11相连通，形成一个通腔；在所述内桶体2的上端设有开口，所述通腔通过该开口和外界环境相连通；在所述放置腔11和存储腔20内都填充有固体颗粒，该固体颗粒优选沙子；进一步的，在内桶体2上套了一层外桶体3，该外桶体3包括了一个第一桶体31和一个第二桶体32，其中所述的第一桶体31和第二桶体32为大小完全相同的两个C字形的塑料桶；且在第一桶体31和第二桶体32内还填充有氮气；为了避免在气体过度压缩炸开，导致桶碎片四处乱飞；在所述的第一桶体31和第二桶体32的上端部上分别设置了一个凸部33，该凸部33为第一桶体31和第二桶体32的上端桶壁直接向上凸起形成；且该凸部33的壁厚度小于第一桶体31和第二桶体32的壁厚；从而在气体过度压缩到一定程度的时候，气体从所述凸部33处炸开，实现从第一桶体31和第二桶体32当中排出去。
为了便于所述外桶体3和内桶体2能够连接紧密，在所述内桶体2的侧壁上设置多个凸起部21，该凸起部21为一长方体形的塑料；该凸起部21均匀的分布在内桶体2的侧壁上；在所述第一桶体31和第二桶体32的侧壁上设置了多个供所述凸起部21插入的凹陷部34；在连接的时候，凸起部21穿入到凹陷部34当中；为了能够使得整个外桶体3和内桶体2连接紧密，在所述凸起部21上设置了一个第一倒勾22，所述第一倒勾22和所述凸起部21一体成型；在所述凹陷部34上有一个第二倒勾35；在连接的时候，所述第一倒勾22和第二倒勾35相互配合，卡在一起；同时在所述第一桶体31和第二桶体32的连接处设置了多个连接件36，该连接件36为一金属片；在所述连接件36上设有一个通孔37；在连接的时候，所述连接件36叠加在一起，两个连接件36上的通孔37在一垂线上；且在叠加之后，在两个通孔37当中插入了一根插销件进行固定；该插销件为一金属螺钉。
显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
