技术领域
本实用新型涉及LED照明灯具技术领域，具体为一种用于LED照明灯具的点胶机。
背景技术
LED照明是发光二极管照明，是一种半导体固体发光器件，并且LED照明灯具不含汞、铅等对环境污染很大的重金属，较为环保，LED照明灯具是由各个组件拼装而成，在其生产加工的过程中需要经过很多步骤使用到很多的设备，其中点胶机的使用也是必不可少的，但是现在大多数的用于LED照明灯具的点胶机没有设置辅助结构，不便于对胶水加热，当胶体向外部滴出时与可能会受到外界环境的影响稍稍凝固，从而不便于很好的与灯具相融合，并且很多的点胶机为了能让加工器件进行移动也没有设置相应的限位装置，从而使得灯具在移动的过程中会出现晃动移位的情况，影响到点胶操作的准确性。针对上述问题，在原有用于LED照明灯具的点胶机的基础上进行创新设计。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于LED照明灯具的点胶机，解决了现在大多数的用于LED照明灯具的点胶机没有设置辅助结构，不便于对胶水加热，当胶体向外部滴出时与可能会受到外界环境的影响稍稍凝固，从而不便于很好的与灯具相融合，并且很多的点胶机为了能让加工器件进行移动也没有设置相应的限位装置，从而使得灯具在移动的过程中会出现晃动移位的情况，影响到点胶操作的准确性的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种用于LED照明灯具的点胶机，包括点胶机本体、移动台、连接座、固定套和连接块，所述点胶机本体包括工作台、立架和横杆，且工作台固定在立架的下方内侧，并且立架的上方内侧焊接有横杆，所述移动台滑动安装在横杆上，且移动台的前表面下方安装有胶管，并且胶管正下方设置的放置台连接在工作台的上表面中心位置，所述连接座贯穿安装在立架上，且连接座上设置的横轴的一端转动安装有压辊，所述固定套固定在立架上，且固定套的下方固定有减震弹簧，并且减震弹簧覆盖连接在立架的表面上方，所述连接块焊接固定在固定套的内侧，且其通过连接轴与伸缩连杆的一端相互连接，所述连接块在集热座的外表面同样有设置，且集热座的内部安装有加热管，并且集热座的内侧壁镶嵌固定有传热网，所述集热座的顶部焊接有立杆，且立杆通过转轴与底部块相互连接，并且底部块固定在移动台的下表面，所述连接座的前表面表面均固定有穿行套。
优选的，所述连接座与立架贯穿滑动连接，且连接座关于工作台的中心对称共设置有两个，并且连接座设置在固定套的下方。
优选的，所述横轴与穿行套贯穿滑动连接，且横轴和压辊的长度之和等于工作台长度的二分之一，并且横轴关于工作台的中心对称共设置有四个。
优选的，所述伸缩连杆为多段式伸缩结构，且该伸缩结构的伸缩长度范围等于横杆的二分之一的长度，并且伸缩连杆的两端均通过连接轴与连接块转动连接。
优选的，所述集热座对称设置在胶管的两侧，且胶管的下端面高度低于集热座的下端面高度，并且集热座上安装的传热网的位置与胶管的外侧壁相对应。
优选的，所述立杆与集热座为一体化结构，且立杆通过转轴与底部块组成转动结构。
(三)有益效果
本实用新型提供了一种用于LED照明灯具的点胶机。具备以下有益效果：
(1)、该用于LED照明灯具的点胶机，通过滑动结构的连接座的设置，当放置台上放置有待点胶的工件时，连接座能够根据工件的高度调节位置，从而使得连接在其上的压辊的高度能够得到调节，使得压辊能够更好压合在工件的表面，并且压辊与横轴转动连接，所以当放置台带动工件前后移动时压辊也能够随之转动从而对工件进行限位，并且压辊的限定位置也能够根据横轴进行调节，从而使得压辊的位置能够更好的适应需要限位的工件，有效的提高了该装置的实用性和适用性。
(2)、该用于LED照明灯具的点胶机，通过转动调节角度的集热座的设置，集热座对称设置在胶管的两侧，从而使得加热管能够对胶管内部的胶体进行加热，使得胶体能够更好的与工件相互融合，并且集热座能够随着移动台的移动随之移动，当移动台移动时伸缩连杆也能够随之转动伸缩，使得移动台和集热座的稳定性更好。
附图说明

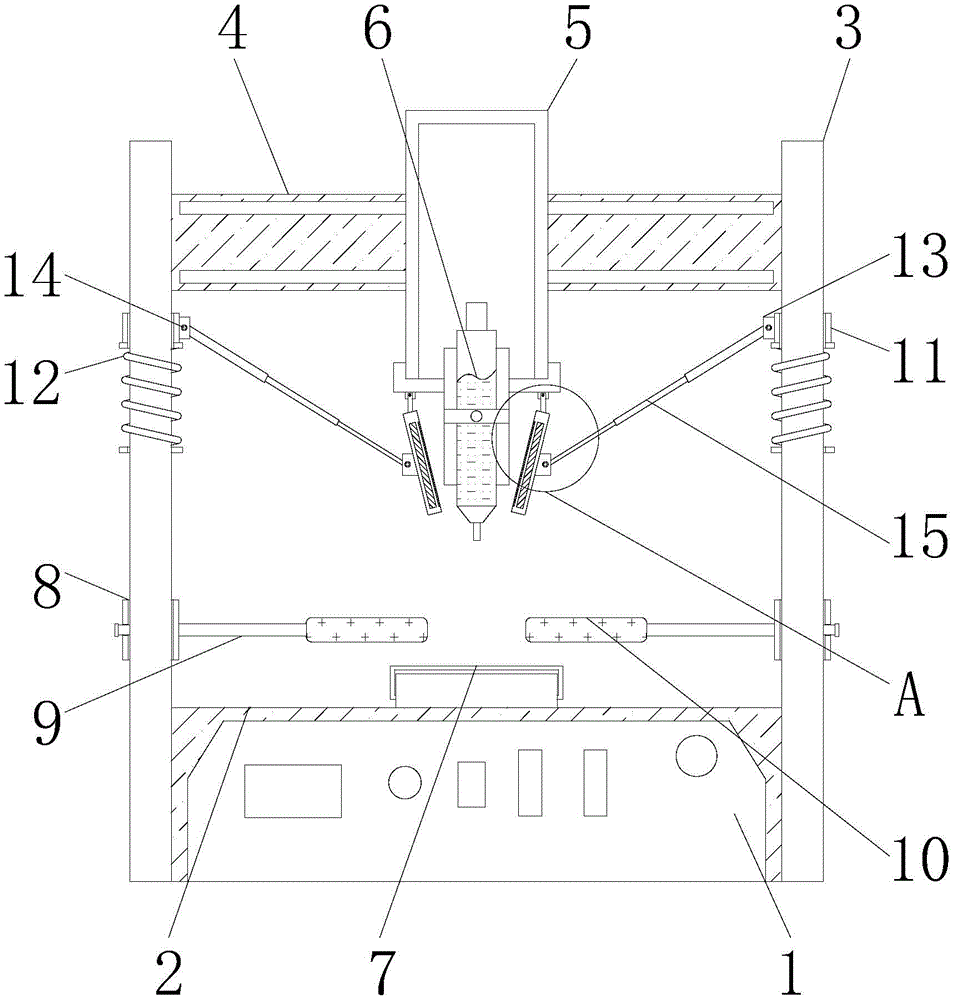

图1为本实用新型正面剖视结构示意图；
图2为本实用新型图1中A处放大结构示意图；
图3为本实用新型连接座俯视剖视结构示意图。
图中：1、点胶机本体；2、工作台；3、立架；4、横杆；5、移动台；6、胶管；7、放置台；8、连接座；9、横轴；10、压辊；11、固定套；12、减震弹簧；13、连接块；14、连接轴；15、伸缩连杆；16、集热座；17、加热管；18、传热网；19、立杆；20、转轴；21、底部块；22、穿行套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种用于LED照明灯具的点胶机，包括点胶机本体1、工作台2、立架3、横杆4、移动台5、胶管6、放置台7、连接座8、横轴9、压辊10、固定套11、减震弹簧12、连接块13、连接轴14、伸缩连杆15、集热座16、加热管17、传热网18、立杆19、转轴20、底部块21和穿行套22，点胶机本体1包括工作台2、立架3和横杆4，且工作台2固定在立架3的下方内侧，并且立架3的上方内侧焊接有横杆4，移动台5滑动安装在横杆4上，且移动台5的前表面下方安装有胶管6，并且胶管6正下方设置的放置台7连接在工作台2的上表面中心位置，连接座8贯穿安装在立架3上，且连接座8上设置的横轴9的一端转动安装有压辊10，固定套11固定在立架3上，且固定套11的下方固定有减震弹簧12，并且减震弹簧12覆盖连接在立架3的表面上方，连接块13焊接固定在固定套11的内侧，且其通过连接轴14与伸缩连杆15的一端相互连接，连接块13在集热座16的外表面同样有设置，且集热座16的内部安装有加热管17，并且集热座16的内侧壁镶嵌固定有传热网18，集热座16的顶部焊接有立杆19，且立杆19通过转轴20与底部块21相互连接，并且底部块21固定在移动台5的下表面，连接座8的前表面表面均固定有穿行套22；
连接座8与立架3贯穿滑动连接，且连接座8关于工作台2的中心对称共设置有两个，并且连接座8设置在固定套11的下方，连接座8滑动调节高度后能够使得压辊10的下表面与工件的上表面处于同一水平位置；
横轴9与穿行套22贯穿滑动连接，且横轴9和压辊10的长度之和等于工作台2长度的二分之一，并且横轴9关于工作台2的中心对称共设置有四个，横轴9的滑动能够带动着压辊10与工件相互贴合的位置发生变化；
伸缩连杆15为多段式伸缩结构，且该伸缩结构的伸缩长度范围等于横杆4的二分之一的长度，并且伸缩连杆15的两端均通过连接轴14与连接块13转动连接，伸缩连杆15能够随着移动台5的移动进行转动伸缩调节；
集热座16对称设置在胶管6的两侧，且胶管6的下端面高度低于集热座16的下端面高度，并且集热座16上安装的传热网18的位置与胶管6的外侧壁相对应，集热座16内部的加热管17能够对胶管6内的胶体进行加热；
立杆19与集热座16为一体化结构，且立杆19通过转轴20与底部块21组成转动结构，此种设置便于根据使用需求调节集热座16的角度。
使用时，先对集热座16的角度进行调节，转动拧松转轴20上的螺纹拧紧件，使得立杆19能够通过转轴20与底部块21发生转动，当集热座16转动至合适的角度后再使用螺纹拧紧件对转轴20进行限定；
之后再将工件放置在放置台7上，向下滑动连接座8，直至连接座8滑动至使得压辊10的下表面与工件的上表面处于同一水平位置即可，再转动连接座8上的螺纹杆限定其位置，再转动拧松穿行套22上的螺纹杆，左右拉动横轴9，使得横轴9在移动的同时能够带动着压辊10贴合在工件表面合适的位置，再转动拧紧穿行套22上螺纹杆将横轴9的位置限定；
接下来该装置便能够投入使用了，连接电源将该装置打开，移动台5在横杆4上左右移动并通过胶管6将胶体点滴在工件上，与此同时的加热管17也将热量传递给胶管6，并且在移动台5移动时集热座16也随之移动，从而使得与集热座16相连接的伸缩连杆15伸缩的同时也通过连接轴14与连接块13发生转动，同时当放置台7带动工件移动时，工件的表面与压辊10的表面相互贴合，所以当工件移位时压辊10在原地转动，并对工件进行限位，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该用于LED照明灯具的点胶机，通过滑动结构的连接座8的设置，当放置台7上放置有待点胶的工件时，连接座8能够根据工件的高度调节位置，从而使得连接在其上的压辊10的高度能够得到调节，使得压辊10能够更好压合在工件的表面，并且压辊10与横轴9转动连接，所以当放置台7带动工件前后移动时压辊10也能够随之转动从而对工件进行限位，并且压辊10的限定位置也能够根据横轴9进行调节，从而使得压辊10的位置能够更好的适应需要限位的工件，有效的提高了该装置的实用性和适用性，而通过转动调节角度的集热座16的设置，集热座16对称设置在胶管6的两侧，从而使得加热管17能够对胶管6内部的胶体进行加热，使得胶体能够更好的与工件相互融合，并且集热座16能够随着移动台5的移动随之移动，当移动台5移动时伸缩连杆15也能够随之转动伸缩，使得移动台5和集热座16的稳定性更好。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
