技术领域
本实用新型涉及光缆技术领域,具体为一种光缆搭线架。
背景技术
光缆是为了满足光学、机械或环境的性能规范而制造的,它是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件,光缆主要是由光导纤维和塑料保护套管及塑料外皮构成,光缆内没有金、银、铜铝等金属,一般无回收价值,目前光缆通常配合搭线架使用,现有的光缆搭线架在使用时,光缆在长期使用时容易发生固定不牢固的现象,随着时间的推移从搭线架上掉落,降低了光缆的使用寿命,同时攀爬搭线架时受到外部风力的影响使得脚底与搭线架脱离,提高了安全风险。
实用新型内容
本实用新型的目的在于提供一种光缆搭线架,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种光缆搭线架,包括底座,所述底座设置有两组,且两组底座的上端均固定安装有一个搭线架,所述搭线架的相对面均设置有若干组脚踏装置,所述搭线架的相对面上部均固定安装有一个第一固定板,所述第一固定板的相对面前部和后部均共同固定连接有一个吊绳,所述吊绳的相对面左部共同固定连接有第二固定板,所述第二固定板的下端设置有放置装置,所述第二固定板的中部连接有伸缩卡紧装置,且伸缩卡紧装置贯穿放置装置的上端中部。
优选的,所述脚踏装置的主要结构有第一连接板,所述第一连接板的上端前部和后部均开设有一个脚踏槽,所述脚踏槽的槽壁底部均固定安装有若干组防滑凸板,所述第一连接板固定连接有两组搭线架的相对面将脚踏装置和搭线架固定连接。
优选的,所述放置装置的主要结构有固定柱,所述固定柱设置有两组,且两组固定柱的下端共同固定连接有U形架,所述U形架的内腔底部开设有放置槽,所述放置槽的槽壁放置有光缆,所述固定柱固定连接在第二固定板的下端前部和后部将放置装置和第二固定板固定连接在一起。
优选的,所述伸缩卡紧装置的主要结构有伸缩动力机和伸缩杆,所述伸缩杆固定连接在伸缩动力机的输出端,所述伸缩杆的下端固定连接有卡紧板,所述卡紧板的下端中部开设有卡紧槽,所述伸缩动力机穿插连接在第二固定板的中部将伸缩卡紧装置和第二固定板固定连接。
优选的,所述光缆位于卡紧槽的下方。
优选的,所述搭线架的相对面上部均固定连接有一个限位板。
与现有技术相比,本实用新型的有益效果是:
1、将光缆放置在放置槽上,放置槽设置为半圆环形结构能够有效的防止夹紧时损坏光缆,此时光缆的两端配合限位板对其进行限位卡紧,能够提高光缆的稳定性,通过伸缩动力机带动伸缩杆伸缩,从而使得伸缩杆伸长时带动卡紧板往下运动,使得光缆进入到卡紧槽内,然后对光缆的中端进行固定,进一步提高了光缆的稳定性,防止光缆从搭线架上掉落,延长了光缆的使用寿命。
2、当工作人员脚踩在脚踏槽内,由于脚踏槽设置为凹形,当人们攀爬搭线架上,能够有效的防止脚底发生位置的偏移,同时在脚踏槽内设置防滑凸板,提高脚底与脚踏槽之间的摩擦力,进一步防止脚部与搭线架之间发生严重的踩空现象,提高了安全水平。
附图说明

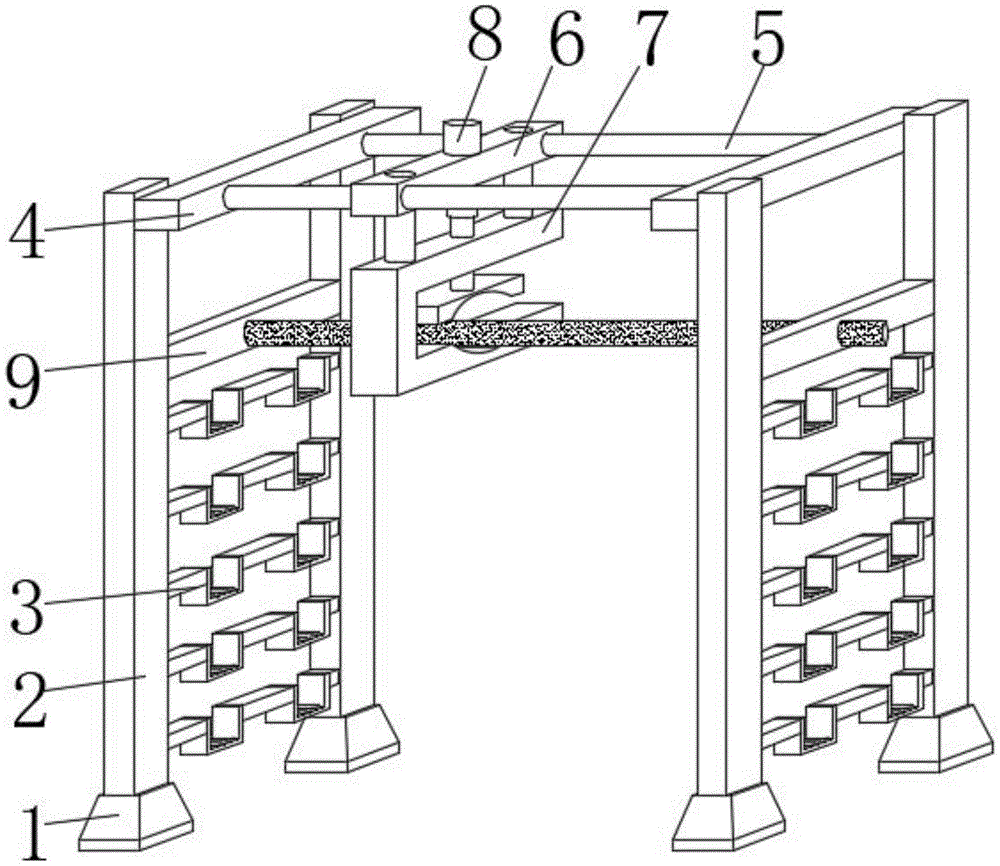

图1为本实用新型一种光缆搭线架的整体结构示意图;
图2为本实用新型一种光缆搭线架的脚踏装置结构示意图;
图3为本实用新型一种光缆搭线架的放置装置结构示意图;
图4为本实用新型一种光缆搭线架的伸缩卡紧装置结构示意图。
图中:1、底座;2、搭线架;3、脚踏装置;4、第一固定板;5、吊绳;6、第二固定板;7、放置装置;8、伸缩卡紧装置;9、限位板;31、第一连接板;32、脚踏槽;33、防滑凸板;71、固定柱;72、U形架;73、放置槽;74、光缆;81、伸缩动力机;82、伸缩杆;83、卡紧板;84、卡紧槽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-4,本实用新型提供一种技术方案:一种光缆搭线架,包括底座1,底座1设置有两组,且两组底座1的上端均固定安装有一个搭线架2,搭线架2的相对面均设置有若干组脚踏装置3,搭线架2的相对面上部均固定安装有一个第一固定板4,第一固定板4的相对面前部和后部均共同固定连接有一个吊绳5,吊绳5的相对面左部共同固定连接有第二固定板6,第二固定板6的下端设置有放置装置7,第二固定板6的中部连接有伸缩卡紧装置8,且伸缩卡紧装置8贯穿放置装置7的上端中部。
脚踏装置3的主要结构有第一连接板31,第一连接板31的上端前部和后部均开设有一个脚踏槽32,通过设置脚踏槽32方便工作人员进行攀爬,脚踏槽32的槽壁底部均固定安装有若干组防滑凸板33,防滑凸板33起到防滑的作用,提高了安全性,第一连接板31固定连接有两组搭线架2的相对面将脚踏装置3和搭线架2固定连接;放置装置7的主要结构有固定柱71,固定柱71设置有两组,且两组固定柱71的下端共同固定连接有U形架72,U形架72的内腔底部开设有放置槽73,放置槽设置为半圆环结构能有效的防止夹紧时损坏光缆74,放置槽73的槽壁放置有光缆74,固定柱71固定连接在第二固定板6的下端前部和后部将放置装置7和第二固定板6固定连接在一起;伸缩卡紧装置8的主要结构有伸缩动力机81和伸缩杆82,伸缩动力机81是一种动力机构带动伸缩杆82处在伸缩和延长运动状态,伸缩杆82固定连接在伸缩动力机81的输出端,伸缩杆82的下端固定连接有卡紧板83,卡紧板83配合U形架72将光缆74卡紧,能够有效的对光缆74卡紧时又能够拆卸方便,提高了安装检修光缆74的效率,卡紧板83的下端中部开设有卡紧槽84,伸缩动力机81穿插连接在第二固定板6的中部将伸缩卡紧装置8和第二固定板6固定连接;光缆74位于卡紧槽84的下方;搭线架2的相对面上部均固定连接有一个限位板9,限位板9对光缆74起到限位稳定作用。
需要说明的是,本实用新型为一种光缆搭线架,将光缆74放置在放置槽73上,放置槽73设置为半圆环形结构能够有效的防止夹紧时损坏光缆74,此时光缆74的两端配合限位板9对其进行限位卡紧,能够提高光缆74的稳定性,通过伸缩动力机81带动伸缩杆82伸缩,从而使得伸缩杆82伸长时带动卡紧板83往下运动,使得光缆74进入到卡紧槽84内,然后对光缆74的中端进行固定,进一步提高了光缆74的稳定性,防止光缆74从搭线架2上掉落,延长了光缆74的使用寿命,当工作人员脚踩在脚踏槽32内,由于脚踏槽32设置为凹形,当人们攀爬搭线架2上,能够有效的防止脚底发生位置的偏移,同时在脚踏槽32内设置防滑凸板33,提高脚底与脚踏槽32之间的摩擦力,进一步防止脚部与搭线架2之间发生严重的踩空现象,提高了安全水平。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
