技术领域
本实用新型涉及采油机械技术领域，特别是一种采油井口装置。
背景技术
在油井的生产过程中，为了达到消除油井内的地层液的泡沫或者降低地层液的粘度，一般在油井的油口采油树上安装注药装置，向油套环空注入药液，现有的注药装置一般采用单根注药管连接到井口套管阀门座体上并与油套环空相连接，通过药物自身的重力向下滴入到油管和套管的环空内，添加药物时一般通过打开装置的上盖直接加入的方式完成。
当油井的油管和套管的环空之间的套管气压力较大时，向上面提到的注药装置内添加药液较为困难，同时，紧靠药物自身的重力注入，难以掌握注药速度。
发明内容
针对现有的注药装置存在的不足，本实用新型提供了一种适于高压环境的油套环空注药装置，其技术方案为，在井口采油树上设置有注药罐，注药罐包括筒状罐体和设置在筒状罐体上端的上盖，所述筒状罐体内设置有可沿着筒状罐体轴向滑动的活塞体，所述活塞体与筒状罐体之间设置有密封圈，活塞体的上方设置有可拆卸的配重块。
筒状罐体位于活塞体的下方盛放有需要注入到油井的油管和套管之间的环空的药剂，所述筒状罐体的上盖连接有平衡管，平衡管的另一端连接到井口套管阀门座体并与油管和套管之间的环空相通，所述平衡管上设置有仅允许流入筒状罐体的单向阀。
筒状罐体的下端连接有注入管，注入管的另一端连接套管阀门座体并与油管和套管之间的环空相通，注入管设置有仅允许由筒状罐体流出的单向阀。筒状罐体的下端设置有用于向筒状罐体的活塞体的下方添加药剂的添加管，添加管设置有仅允许流入筒状罐体）的单向阀。
优先的，所述筒状罐体的上盖连接有用于显示筒状罐体内活塞体上方压力的压力表。筒状罐体的下端连接有用于显示筒状罐体内活塞体下方压力的压力表。
优先的，所述上盖通过螺栓紧固在筒状罐体的上端，井口采油树上设置有用于支撑注药罐的支架。
本使用新型提供的适于高压环境的油套环空注药装置的技术优势：通过在注药罐的罐体内设置可滑动的活塞体，将注药罐分为上下两部分，并在活塞体的上方设置了配重块，通过配重块的重力向下推动活塞体，完成注药罐下的药液注入到油管和套管的环空内，同时在罐体的上端盖设置连通到油管和套管环空的平衡管，在油管的下端设置连通到油管和套管环空的注入管，套管气的压力同时施加到柱塞体的上下面，保持了对柱塞体的压力平衡，防止套管气压力的大小对柱塞体的影响。同时，在注药罐的下端连接了添加管，并在添加管上设置了单向阀，便于向罐体添加药剂。
附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

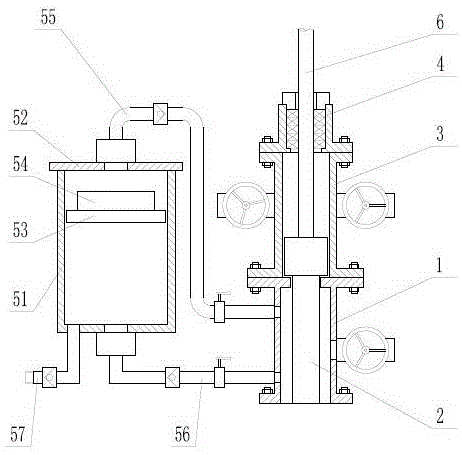

图1本实用新型提供的注药装置的结构示意图。
图2本实用新型提供的注药装置的结构示意图的剖视图。
图3注药罐的活塞体位于上方的剖视图。
图4注药罐的活塞体下移后的剖视图。
图中，1—井口套管阀门座体，2—油管，3—油管阀门座体，4—盘根盒，5—注药罐，51—筒状罐体，52—上盖，53—活塞体，54—配重块，55—平衡管，56—注入管，57—添加管，6—光杆。
具体实施方式
图1为本实用新型提供的注药装置的结构示意图。图2为本实用新型提供的注药装置的结构示意图的剖视图。图3为注药罐的活塞体位于上方的剖视图。图4为注药罐的活塞体下移后的剖视图。如图所示，适于油井套管高压环境的注药装置，设置在油井的井口采油树上，油井的井口采油树由下到上依次包括井口套管阀门座体1、油管阀门座体3和盘根盒4，所述井口套管阀门座体1与油管2和套管之间的环空相连通，所述油管阀门座体3与油管2相连通，光杆6由盘根盒4密封。所述井口采油树上设置有注药罐5，注药罐5包括筒状罐体51和设置在筒状罐体51上端的上盖52，所述筒状罐体51内设置有可沿着筒状罐体51轴向滑动的活塞体53，所述活塞体53与筒状罐体51之间设置有密封圈，活塞体51的上方设置有可拆卸的配重块54。
筒状罐体51位于活塞体53的下方盛放有需要注入到油井的油管2和套管之间的环空的药剂，所述筒状罐体51的上盖52连接有平衡管55，平衡管55的另一端连接到井口套管阀门座体1并与油管2和套管之间的环空相通，所述平衡管55上设置有仅允许流入筒状罐体51的单向阀。筒状罐体51的下端连接有注入管56，注入管56的另一端连接套管阀门座体1并与油管2和套管之间的环空相通，所述注入管56设置有仅允许由筒状罐体51流出的单向阀；筒状罐体51的下端设置有用于向筒状罐体51的活塞体53的下方添加药剂的添加管57，所述添加管57设置有仅允许流入筒状罐体51的单向阀。
