技术领域
本实用新型涉及成品存放装置领域，具体为一种多种类自行车尾灯生产用车尾灯成品存放装置。
背景技术
现有的自行车尾灯存放装置大多固定在地面，不方便移动，存放架不能自动升降，当成品要放置较高处时需要人爬楼梯搬运，不安全且速度慢，影响工作效率，放置的凹槽为固定大小，不同种类的成品需要更换不同的凹槽，增加了工作负担。
实用新型内容
本实用新型的目的在于提供一种多种类自行车尾灯生产用车尾灯成品存放装置，以解决上述背景技术中提出的现有的自行车尾灯存放装置大多固定在地面，不方便移动，存放架不能自动升降，当成品要放置较高处时需要人爬楼梯搬运，不安全且速度慢，影响工作效率，放置的凹槽为固定大小，不同种类的成品需要更换不同的凹槽，增加了工作负担的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多种类自行车尾灯生产用车尾灯成品存放装置，包括底座，所述底座的底端四角处均设置有万向轮，所述底座的上端固定有伸缩架，所述伸缩架的表面安装有第一支撑杆，所述第一支撑杆的表面安装有第一伸缩机构和第二伸缩机构，所述伸缩架的顶端固定有顶板，所述伸缩架的交叉位置处安装有第二支撑杆，所述第二支撑杆的表面安装有支撑架，所述支撑架的顶端固定有防潮板，所述防潮板的顶端设置有固定板，所述固定板的上端设置有第三支撑杆，所述第三支撑杆的四周均安装有第二遮光布，所述固定板的一侧设置有把手。
优选地，所述伸缩架的数量为四个，所述第一支撑杆的数量为六个，两个所述伸缩架之间安装有三个第一支撑杆。
优选地，所述第一伸缩机构包括液压缸和伸缩杆，所述第二伸缩机构与第一伸缩机构结构相同。
优选地，所述支撑架的外侧和防潮板的一侧均设置有第一遮光布，所述防潮板的表面设置有凹槽，所述固定板下端设置有相匹配的凸块。
优选地，所述支撑架的数量为多个，两个所述支撑架关于第二支撑杆的中轴线对称分布，所述第二支撑杆贯穿四个伸缩架。
优选地，所述第三支撑杆包括多个横向和纵向的支撑杆，且横向和纵向支撑杆的交接处焊接，所述固定板的上端设置有泡沫板。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置的万向轮可以方便存放装置的移动，通过设置的防潮板可以防止潮气使自行车尾灯损坏，通过设置的第一遮光布和第二遮光布可以防止光线进入，影响自行车尾灯使用寿命，通过设置的伸缩架、第一伸缩机构和第二伸缩机构的配个使用，可以对装置进行升降，便于拿放，提高工作效率，通过设置的第二遮光布可以自动改变放置凹槽大小，满足不同种类的自行车尾灯存放。
附图说明

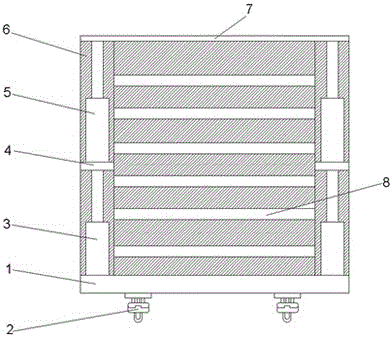

图1为本实用新型的结构示意图；
图2为本实用新型的升降机构结构示意图；
图3为本实用新型的放置凹槽结构示意图。
图中：1、底座；2、万向轮；3、第一伸缩机构；4、第一支撑杆；5、第二伸缩机构；6、第一遮光布；7、顶板；8、防潮板；9、第二支撑杆；10、支撑架；11、伸缩架；12、固定板；13、第三支撑杆；14、第二遮光布；15、把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种多种类自行车尾灯生产用车尾灯成品存放装置，包括底座1，底座1的底端四角处均设置有万向轮2，底座1的上端固定有伸缩架11，伸缩架11的表面安装有第一支撑杆4，第一支撑杆4的表面安装有第一伸缩机构3和第二伸缩机构5，伸缩架11的顶端固定有顶板7，伸缩架11的交叉位置处安装有第二支撑杆9，第二支撑杆9的表面安装有支撑架10，支撑架10的顶端固定有防潮板8，防潮板8的顶端设置有固定板12，固定板12的上端设置有第三支撑杆13，第三支撑杆13的四周均安装有第二遮光布14，固定板12的一侧设置有把手15。
本实用新型通过设置的万向轮2便于装置的移动，通过设置的伸缩架11、第一伸缩机构3和第二伸缩机构5的配合使用可以对装置进行升降，便于成品的拿放，通过设置的第二遮光布14可以防止光线进入，影响自行车尾灯使用寿命，同时可以自动改变放置凹槽大小，满足不同种类的自行车尾灯存放，通过设置的防潮板8可以防止潮气使自行车尾灯损坏。
请参阅图2，第一支撑杆4的数量为六个，两个伸缩架11之间安装有三个第一支撑杆4，第一伸缩机构3包括液压缸和伸缩杆，第二伸缩机构5与第一伸缩机构3结构相同。通过设置的第一伸缩机构3和第二伸缩机构5可以对不同高度进行调节，便于成品拿放。
请参阅图1和图2，支撑架10的外侧和防潮板8的一侧均设置有第一遮光布6，防潮板8的表面设置有凹槽，固定板12下端设置有相匹配的凸块，支撑架10的数量为多个，两个支撑架10关于第二支撑杆9的中轴线对称分布，第二支撑杆9贯穿四个伸缩架11。通过设置的滑轨和滑轮可以便于成品的拿放，通过设置的第一遮光布6可以防止光线进入，影响自行车尾灯使用寿命。
请参阅图3，第三支撑杆13包括多个横向和纵向的支撑杆，且横向和纵向支撑杆的交接处焊接，固定板12的上端设置有泡沫板。通过设置的泡沫板可以防止放入时自行车尾灯磕碰固定板12造成损坏。
工作原理：将自行车尾灯成品放入由第三支撑杆13组成的凹槽中，放满后，将第二伸缩机构5启动，液压缸带动伸缩杆伸出，使得伸缩架11上升，便于放置成品，将固定板12下端的滑槽对准防潮板8上端滑槽内的滑轮，放入存放装置中，上部分放满后，将第一伸缩机构3启动，液压缸带动伸缩杆伸出，使得伸缩架11继续上升，将下部分放满，通过第二遮光布14可以避免光线照射，同时可自动改变凹槽大小，便于不同种类的自行车尾灯的存放，通过万向轮2将存放架拉到通风位置处，拿出时，通过把手15先将下部分的成品拿出，然后控制第一伸缩机构3，液压缸带动伸缩杆收缩，使得伸缩架11下降，便于对上部分成品的拿出，拿完后，控制第二伸缩机构5，液压缸带动伸缩杆收缩，使得伸缩架11继续下降，直至伸缩架11完全收缩，便于存放装置的放置。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
