技术领域
本实用新型涉及通讯前端设备技术领域，尤其涉及一种通讯前端设备部件紧固结构。
背景技术
随着现阶段科技的发展，现代化通讯已经成为生活生产中必不可少的一部分，而通讯前端设备做为现代化通信的重要组成部分，是整个通信质量中最重要的环节之一，而通讯前端设备一直处于不断电，不停机的工作状态，除非出现问题或彻底报废。
传统的通讯前端设备部件紧固结构多使用螺栓做为主要紧固件进行紧固，且多个通讯前端设备部件和导线、耦合器等连接件都安装在一个箱体内，工作人员需要手持工具在狭小的箱体空间进行作业，使得操作难度加大，工序较为繁琐，劳动强度大，并且容易在操作过程中碰触导线导致出现接触不良等问题，同时螺栓长期使用容易出现松动和滑丝，为此，我们提出一种通讯前端设备部件紧固结构解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在工作人员需要手持工具在狭小的箱体空间进行作业，使得操作难度加大，工序较为繁琐，劳动强度大，并且容易在操作过程中碰触导线导致出现接触不良等问题，同时螺栓长期使用容易出现松动和滑丝的问题，而提出的一种通讯前端设备部件紧固结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种通讯前端设备部件紧固结构，包括箱体，所述箱体的内壁固定连接有多个支撑块，且支撑块上放置有预制板，所述箱体的内壁固定连接有多个限位块，且限位块与预制板的下端相抵，所述箱体的内壁通过转轴转动连接有多个L形卡块，且多个L形卡块远离预制板的一端均通过第一弹簧与箱体的内壁固定连接，所述箱体远离L形卡块的内壁通过转轴转动连接有两个第一压板，所述箱体的内壁固定连接有旋钮套，且旋钮套位于两个第一压板之间设置，所述旋钮套上插设有旋钮，且旋钮与旋钮套之间放置有第二弹簧，所述旋钮上套设有第二压板，所述第二压板和两个第一压板之间设有连杆，且第二压板和两个第一压板均与连杆转动连接，所述旋钮的上端两侧侧壁均固定有第一凸块，且第二压板上开设有与第一凸块匹配的第一凹槽，所述旋钮的下端一侧侧壁固定连接有第二凸块，且旋钮套侧壁开设有与第二凸块匹配的第二凹槽；
所述预制板表面固定连接有多个第一固定板，且预制板的表面通过转轴转动连接有多个与第一固定板匹配的第二固定板，所述预制板靠近第二固定板的侧壁开设有条形槽，且条形槽中滑动连接有工字型卡块，所述第二固定板远离其转轴的一端与工字型卡块相抵设置。
优选地，所述箱体的侧壁开设有多个散热口，且箱体靠近散热口的侧壁固定连接有弧形挡板。
优选地，所述预制板的表面开设有多个让位槽，且每个让位槽位于第一固定板与第二固定板之间。
优选地，所述工字型卡块由尼龙螺栓和尼龙螺帽组成，且尼龙螺栓贯穿条形槽设置。
优选地，所述箱体的一侧通过铰链转动连接有箱体门，且箱体门上固定连接有锁具。
优选地，所述让位槽深度小于预制板的厚度，且让位槽使用热压工艺制作。
与现有技术相比，本实用新型的有益效果是：
1、通过将通讯前端设备部件安装在可拆卸的预制板上，方便将设备整体取出进行维护调节，避免因箱体空间狭小，导致操作难度加大、工序繁琐和劳动强度大等问题，通过第一固定板和第二固定板进行紧固的通讯前端设备部件更方便工作人员安装、调试、维修和更换；
2、整体结构在保证通讯前端设备部件紧固的前提下，无需借助工具即可对设备部件进行安装、调试、维修和更换，且操作简单，有效降低工作人员的劳动强度，减少工时提高效率并避免工作人员操作时发生工具准备不齐全的问题。
附图说明

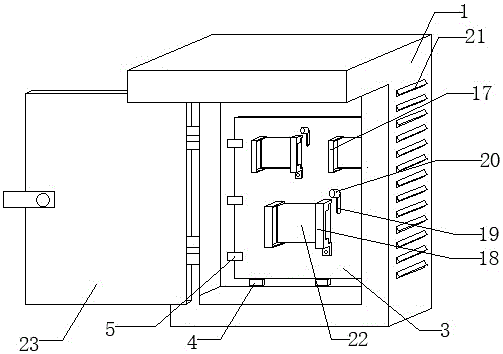

图1为本实用新型提出的一种通讯前端设备部件紧固结构的立体结构示意图；
图2为本实用新型提出的一种通讯前端设备部件紧固结构的主视结构示意图；
图3为本实用新型提出的一种通讯前端设备部件紧固结构的剖视结构示意图；
图4为本实用新型提出的一种通讯前端设备部件紧固结构的旋钮立体结构示意图；
图5为图3中A处的结构示意图；
图6为图2中B处的结构示意图；
图7为本实用新型提出的一种通讯前端设备部件紧固结构的第二固定板立体结构示意图；
图8为本实用新型提出的一种通讯前端设备部件紧固结构工字型卡块和条形槽结构示意图。
图中：1箱体、2支撑块、3预制板、4限位块、5L形卡块、6第一弹簧、7第一压板、8旋钮套、9旋钮、10第二弹簧、11第二压板、12连杆、13第一凸块、14第一凹槽、15第二凸块、16第二凹槽、17第一固定板、18第二固定板、19条形槽、20工字型卡块、21弧形挡板、22让位槽、23箱体门。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-8，一种通讯前端设备部件紧固结构，包括箱体1，箱体1的侧壁开设有多个散热口，且箱体1靠近散热口的侧壁固定连接有弧形挡板21，散热口用于设备部件工作时的通风散热，而弧形挡板21可以在不影响散热的情况下极大减少灰尘落入箱体1内，箱体1的一侧通过铰链转动连接有箱体门23，且箱体门23上固定连接有锁具，防止非专业人士对设备部件的误触或恶意破坏，箱体1的内壁固定连接有多个支撑块2，且支撑块2上放置有预制板3，支撑块2在支撑预制板3的同时，可以使预制板3与箱体1的内壁之间留有间隙，方便在有需求的情况下，在预制板3没有安装设备部件的一面固定导线，便于区分导线的同时避免对设备部件进行操作时的碰触到导线导致接触不良等线路故障，箱体1的内壁固定连接有多个限位块4，且限位块4与预制板3的下端相抵，预制板3在重力的作用下贴紧限位块4，辅助固定预制板3，箱体1的内壁通过转轴转动连接有多个L形卡块5，且多个L形卡块5远离预制板3的一端均通过第一弹簧6与箱体1的内壁固定连接，安装预制板3时，L形卡块5在预制板3的压力下，向远离预制板3的方向转动，在预制板3放置到相应位置时，L形卡块5在第一弹簧6的弹力下回归初始位置并卡紧预制板3；
箱体1远离L形卡块5的内壁通过转轴转动连接有两个第一压板7，箱体1的内壁固定连接有旋钮套8，且旋钮套8位于两个第一压板7之间设置，旋钮套8上插设有旋钮9，且旋钮9与旋钮套8之间放置有第二弹簧10，旋钮9上套设有第二压板11，第二压板11和两个第一压板7之间设有连杆12，且第二压板11和两个第一压板7均与连杆12转动连接，通过转杆12使第一压板17可以随着第二压板11的转动，一起转动并卡紧预制板3，旋钮9的上端两侧侧壁均固定有第一凸块13，且第二压板11上开设有与第一凸块13匹配的第一凹槽14，通过第一凸块13和第一凹槽14，使旋钮9可以在第二压板11内上下滑动的同时，保证旋钮9转动时可以带动第二压板11转动，旋钮9的下端一侧侧壁固定连接有第二凸块15，且旋钮套8侧壁开设有与第二凸块15匹配的第二凹槽16，第二凹槽16呈U形设置，在卡紧预制板3或松开预制板3时，第二凸块15均位于第二凹槽16的转向处，旋钮9在第二弹簧10的弹力作用下向上滑动，第二凸块15卡入向上延伸的位置，使旋钮9只能上下方向滑动，不能转动，保证第一压板7和第二压板11卡紧预制板3；
预制板3表面固定连接有多个第一固定板17，且预制板3的表面通过转轴转动连接有多个与第一固定板17匹配的第二固定板18，第一固定板17和第二固定板18的尺寸与所需安装的设备部件相匹配，且使用工程塑料制作，由于工程塑料具有一定的弹性，可以更紧密的卡紧设备部件，并且工程塑料具有绝缘性，不会干扰设备部件的正常工作，预制板3靠近第二固定板18的侧壁开设有条形槽19，且条形槽19中滑动连接有工字型卡块20，第二固定板18远离其转轴的一端与工字型卡块20相抵设置，安装设备部件时，将设备部件卡入第一固定板17内，向上拨动工字型卡块20，然后转动通过转轴与预制板3转动连接的第二固定板18，使第二固定板18卡紧设备部件，然后松开工字型卡块20，使其在重力的作用下滑落并抵住第二固定板18，从而达到将设备部件紧固在预制板3上的目的，工字型卡块20由尼龙螺栓和尼龙螺帽组成，且尼龙螺栓贯穿条形槽19设置，尼龙螺栓具有耐腐蚀性和绝缘性，可以长期使用并且不会干扰设备部件的工作，预制板3的表面开设有多个让位槽22，且每个让位槽22位于第一固定板17与第二固定板18之间，让位槽22的尺寸与所需安装的设备部件相匹配，让位槽22深度小于预制板3的厚度，且让位槽22使用热压工艺制作，让位槽22方便安装时对设备部件的定位，，使用热压工艺制作可以在不损伤预制板3的前提下压制出尺寸精准的让位槽22，由于所有设备均安装在可以拆卸的预制板3上，可以避免在狭小的箱体1内对设备部件进行操作。
本实用新型中，通过箱体1对通讯前端设备部件进行保护，所有设备部件均安装在预制板3上，且预制板3可以从箱体1内取出，避免箱体1内空间狭小难以进行对设备的安装、调试、维修和更换，预制板3上开设有与设备部件匹配的让位槽22，方便设备部件的定位和安装，安装时将设备部件放入让位槽22中，并卡进第一固定板17内，将工字型卡块20向上拨动，然后转动通过转轴连接在预制板3上的第二固定板18上，使第二固定板18卡紧设备部件，松开工字型卡块20，使工字型卡块20在重力的作用下，滑落至条形槽19的底部，并卡紧第二固定板18，需要拆卸下设备部件时，只需要向上拨动工字型卡块20，然后转动第二固定板18，即可松开对设备部件的固定；
在预制板3上安装好设备部件后，将预制板3放入箱体1内的支撑块2上，L形卡块5在预制板3的压力下，向远离预制板3的方向转动，在预制板3放置到相应位置时，L形卡块5在第一弹簧6的弹力下回归初始位置并卡紧预制板3，然后按压并转动旋钮9，使旋钮9上的第一凸块13带动第二压板11旋转，由于第二压板11使用转动连接的连杆12与第一压板7相连，所以第一压板7和第二压板11均转动并卡紧预制板3远离L型卡块5的一侧，当旋钮9转动到第一压板7和第二压板11均卡紧预制板3的位置时，松开旋钮9，旋钮9在第二弹簧10的弹力作用下向上滑动，使固定连接在旋钮9上的第二凸块15卡在第二凹槽16中向上延伸的部分，从而卡紧旋钮9，需要取下预制板3时，按压并转动旋钮9，带动卡块6转动，即可松开对预制板3的固定。
