技术领域
本实用新型涉及办公技术领域，特别涉及一种指环式激光笔。
背景技术
当下办公时，因会议等需求，人员需要使用激光笔辅助指明黑板或屏幕上降解内容位置，且现有传统激光笔均为手持抓握式，且使用阶段中，在停顿或随手进行书写记录时，手中的激光笔容易乱丢或放置口袋，使用的灵活性较差，为此，我们提出一种指环式激光笔。
实用新型内容
本实用新型的主要目的在于提供一种指环式激光笔，激光笔套用于套设激光笔，指套用于套设于人员手指上，通过压合片和扭紧螺栓的设置，便于人员对激光笔进行扭紧固定，通过帆布带和魔术贴片的设置，人员可利用帆布带上的魔术贴片将指套贴设固定于人员手指上，实现良好的固定效果，且使拆卸更加便利，通过阻尼转轴的设置，便于人员调节激光笔的使用角度，且人员在使用激光笔时，将激光笔转动为与手指平行，且在书写用笔时，可将激光笔转为与手指垂直，便于人员握笔便利，增加了激光笔使用的灵活性，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种指环式激光笔，包括指套、激光笔套、第一连接片、阻尼转轴和激光笔，所述指套顶部热熔连接第一连接片，所述第一连接片顶部设置第二连接片，所述第一连接片与第二连接片之间设置阻尼转轴，所述第二连接片顶部两端热熔设置激光笔套，所述激光笔套内插设置激光笔，所述指套底部两端均嵌设帆布带，所述帆布带一端均缝合对应的魔术贴片。
进一步地，所述激光笔套内表面胶合橡胶防滑垫，所述激光笔套一端闭合处设有压合片，所述压合片之间通过螺纹孔设置扭紧螺栓。
进一步地，所述阻尼转轴顶部嵌设于第二连接片，所述阻尼转轴底部嵌设于第一连接片内。
进一步地，所述指套和激光笔套内为氧化铝片，所述氧化铝片表面静电喷塑硅橡胶层，所述硅橡胶层内嵌设银离子颗粒。
进一步地，所述第一连接片和第二连接片为ABS塑料材料制作。
与现有技术相比，本实用新型具有如下有益效果：激光笔套用于套设激光笔，指套用于套设于人员手指上，通过压合片和扭紧螺栓的设置，便于人员对激光笔进行扭紧固定，通过帆布带和魔术贴片的设置，人员可利用帆布带上的魔术贴片将指套贴设固定于人员手指上，实现良好的固定效果，且使拆卸更加便利，通过阻尼转轴的设置，便于人员调节激光笔的使用角度，且人员在使用激光笔时，将激光笔转动为与手指平行，且在书写用笔时，可将激光笔转为与手指垂直，便于人员握笔便利，增加了激光笔使用的灵活性。
附图说明

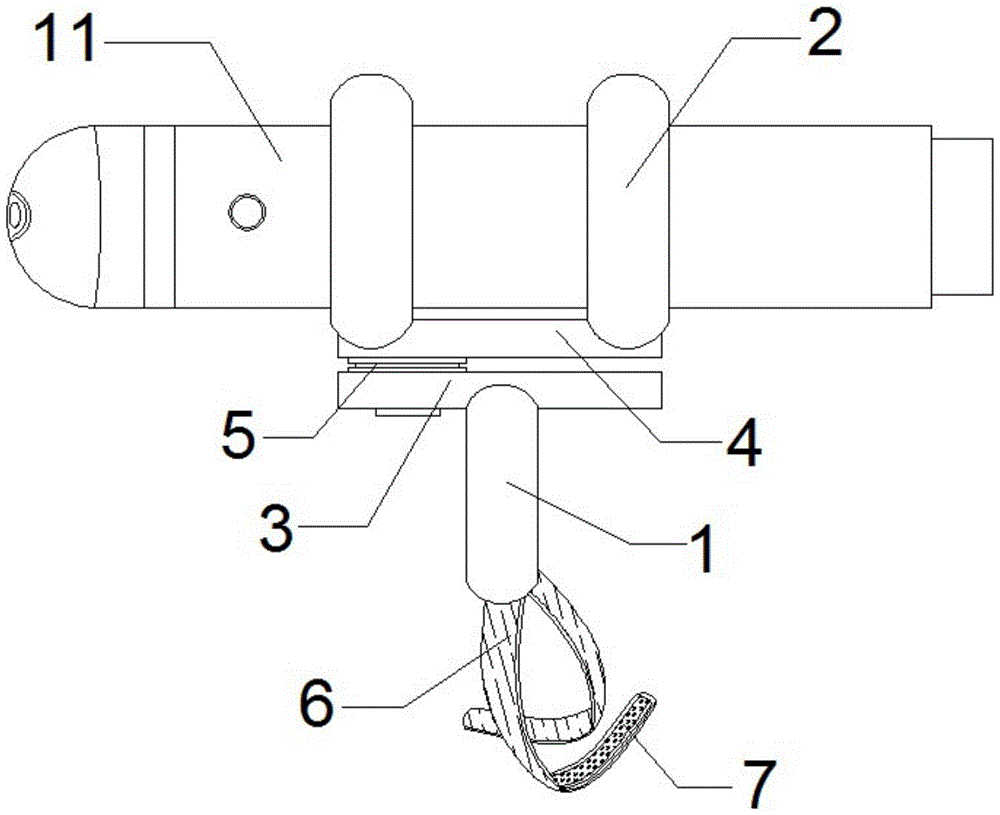

图1为本实用新型一种指环式激光笔的侧视结构示意图。
图2为本实用新型一种指环式激光笔的主视结构示意图。
图3为本实用新型一种指环式激光笔的指套材料结构示意图。
图中：1、指套；2、激光笔套；3、第一连接片；4、第二连接片；5、阻尼转轴；6、帆布带；7、魔术贴片；8、压合片；9、橡胶防滑垫；10、扭紧螺栓；11、激光笔；12、氧化铝片；13、硅橡胶层；14、银离子颗粒。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种指环式激光笔，包括指套1、激光笔套2、第一连接片3、阻尼转轴5和激光笔11，所述指套1顶部热熔连接第一连接片3，所述第一连接片3顶部设置第二连接片4，所述第一连接片3与第二连接片4之间设置阻尼转轴5，所述第二连接片4顶部两端热熔设置激光笔套2，所述激光笔套2内插设置激光笔11，所述指套1底部两端均嵌设帆布带6，所述帆布带6一端均缝合对应的魔术贴片7。
其中，所述激光笔套2内表面胶合橡胶防滑垫9，所述激光笔套2一端闭合处设有压合片8，所述压合片8之间通过螺纹孔设置扭紧螺栓10。
本实施例中如图2所示，通过扭紧螺栓10和压合片8的设置，可对激光笔套2内的激光笔11扭紧固定。
其中，所述阻尼转轴5顶部嵌设于第二连接片4，所述阻尼转轴5底部嵌设于第一连接片3内。
本实施例中如图1、2所示，阻尼转轴5便于激光笔套2内的激光笔11转动调节。
其中，所述指套1和激光笔套2内为氧化铝片12，所述氧化铝片12表面静电喷塑硅橡胶层13，所述硅橡胶层13内嵌设银离子颗粒14。
本实施例中如图3所示，氧化铝片12具有良好的耐折性，塑硅橡胶层13增加其表面的手感，通过银离子颗粒14的设置，使其具有良好的抑菌效果。
其中，所述第一连接片3和第二连接片4为ABS塑料材料制作。
本实施例中如图1所示，ABS塑料使用成本较低且具有较高的硬度。
需要说明的是，本实用新型为一种指环式激光笔，工作时，人员将激光笔11套设于激光笔套2内，利用帆布带6上的魔术贴片7将指套1贴设固定于人员手指上，实现良好的固定效果，且使拆卸更加便利，通过阻尼转轴5的设置，便于人员调节激光笔11的使用角度，且人员在使用激光笔11时，将激光笔11转动为与手指平行，且在书写用笔时，可将激光笔11转为与手指垂直，便于人员握笔便利，增加了激光笔11使用的灵活性。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
