技术领域
本实用新型涉及吸粮机技术领域，尤其涉及一种吸粮机出口吸尘装置。
背景技术
吸粮机是一种新型农业、工业机械，通过气动输送颗粒物料，适用于粮食、塑料等各种小颗粒物料的散装输送作业，利用管道布局可以水平、倾斜、垂直输送物料，具有大小行走轮，操作简单便捷，能够单机独立完成输送任务。但是粮食中含有泥土等杂质，输送时在出粮口处产生大量粉尘，如果不进行处理，会使工作环境变差，影响工人的身体健康，现有的吸粮机出口处不具有吸尘设备，因此亟需解决这个问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种吸粮机出口吸尘装置，其在吸粮机的出粮口处设置了便于拆卸和安装的吸尘装置，便于在不需要的时候将吸尘装置拆除，这有利于提高吸尘设备的使用寿命，便于吸尘器的清洁和维护，同时工作时可以有效减少飞扬的粉尘，又会工作环境，有利于保护工人的身体健康。
为了实现上述目的，本实用新型采用了如下技术方案：
一种吸粮机出口吸尘装置，包括出粮管，所述出粮管的侧壁上固定连接有固定环，所述固定环内设有空腔，所述固定环的侧壁上贯穿设有转轴，所述转轴与固定环转动连接，所述转轴位于空腔内的一端固定连接有圆筒，所述圆筒内设有内螺纹，所述圆筒内设有螺纹杆，所述螺纹杆与内螺纹相互配合，所述螺纹杆远离圆筒的一端固定连接有两个滑杆，两个所述滑杆均贯穿固定环，两个所述滑杆均与固定环滑动连接，两个所述滑杆远离螺纹杆的一端共同固定连接有顶杆，所述固定环的侧壁上转动连接连杆，所述连杆的侧壁上固定连接有限位块，所述连杆的侧壁上固定连接有楔形板，所述顶杆与楔形板相抵，所述连杆的侧壁上固定连接有片状弹簧，所述转轴远离圆筒的一端固定连接有把手，所述出粮管的侧壁上套设有连接管，所述连接管得到侧壁上固定连接有吸尘器，所述吸尘器的吸尘口处固定连接有吸尘管，所述吸尘管的下端贯穿连接管，所述吸尘管的侧壁上固定连接有导流板，所述吸尘管的内壁上固定连接有过滤网，所述连接管的侧壁上设有限位孔，所述限位孔与限位块相互配合。
优选地，所述把手的侧壁上套设有橡胶套，所述橡胶套的侧壁上设有防滑纹。
优选地，所述导流板的形状为弧形。
优选地，所述导流板通过焊接固定连接在吸尘管的侧壁上，所述固定环通过焊接固定连接在出粮管的侧壁上。
优选地，所述顶杆的下端为球状，所述顶杆与楔形板之间涂覆有润滑脂。
优选地，所述过滤网的材质为金属板网。
本实用新型中，拧动把手，通过转轴带动圆筒转动，圆筒的转动可以带动螺纹杆的移动，当螺纹杆向右移动时，顶杆向楔形板的斜坡滑动，连杆在片状弹簧的弹力下升起，将连接管套设在出粮管上，拧动把手使顶杆向左移动，将连杆压下，使限位块与限位孔相互配合，固定连接管，启动吸尘器进行吸尘，导流板和过滤网均可以避免较大的颗粒进入吸尘器，避免损坏吸尘器。本实用新型在吸粮机的出粮口处设置了便于拆卸和安装的吸尘装置，便于在不需要的时候将吸尘装置拆除，这有利于提高吸尘设备的使用寿命，便于吸尘器的清洁和维护，同时工作时可以有效减少飞扬的粉尘，又会工作环境，有利于保护工人的身体健康。
附图说明

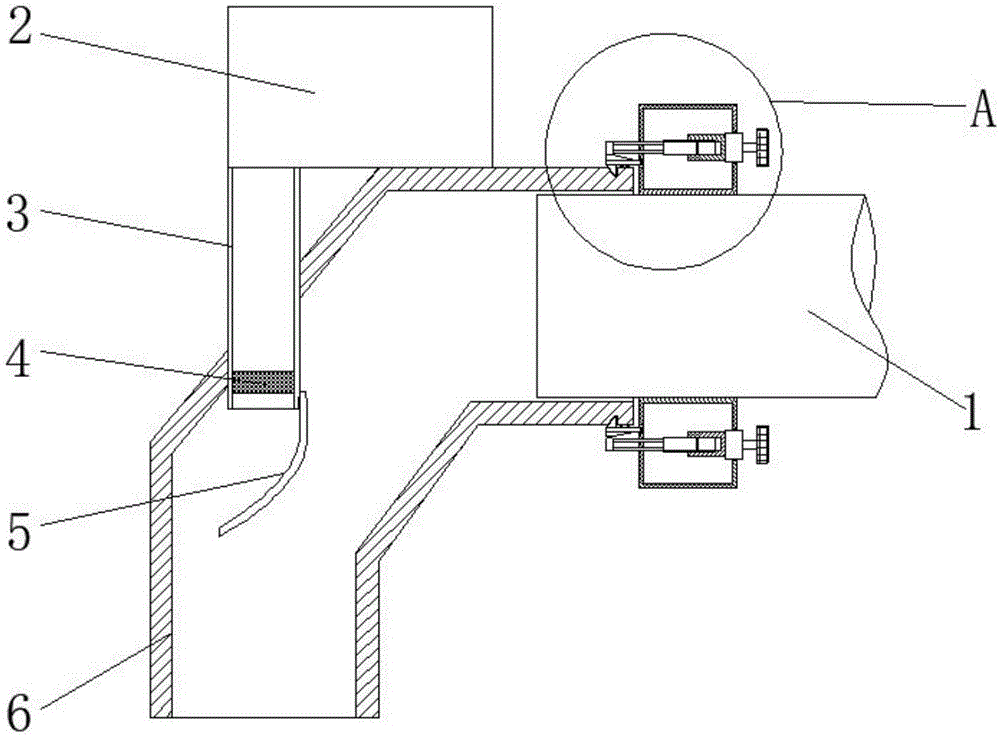

图1为本实用新型提出的一种吸粮机出口吸尘装置的结构示意图；
图2为本实用新型提出的一种吸粮机出口吸尘装置的图1中A处结构放大示意图。
图中：1出粮管、2吸尘器、3吸尘管、4过滤网、5导流板、6连接管、7固定环、8圆筒、9把手、10转轴、11螺纹杆、12片状弹簧、13连杆、14限位块、15楔形板、16顶杆、17滑杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种吸粮机出口吸尘装置，包括出粮管1，出粮管1的侧壁上固定连接有固定环7，固定环7内设有空腔，固定环7的侧壁上贯穿设有转轴10，转轴10与固定环7转动连接，转轴10位于空腔内的一端固定连接有圆筒8，圆筒8内设有内螺纹，圆筒8内设有螺纹杆11，螺纹杆11与内螺纹相互配合，螺纹杆11远离圆筒8的一端固定连接有两个滑杆17，两个滑杆17均贯穿固定环7，两个滑杆17均与固定环7滑动连接，两个滑杆17远离螺纹杆11的一端共同固定连接有顶杆16，固定环7的侧壁上转动连接连杆13，连杆13的侧壁上固定连接有限位块14，连杆13的侧壁上固定连接有楔形板15，顶杆16与楔形板15相抵，连杆13的侧壁上固定连接有片状弹簧12，转轴10远离圆筒8的一端固定连接有把手9，拧动把手9，通过转轴10带动圆筒8转动，圆筒8的转动可以带动螺纹杆11的移动，当螺纹杆11向右移动时，顶杆16向楔形板15的斜坡滑动，连杆13在片状弹簧12的弹力下升起，将连接管6套设在出粮管1上，拧动把手9使顶杆16向左移动，将连杆13压下，使限位块14与限位孔相互配合，固定连接管6，启动吸尘器2进行吸尘，出粮管1的侧壁上套设有连接管6，连接管6得到侧壁上固定连接有吸尘器2，吸尘器2的吸尘口处固定连接有吸尘管3，吸尘管3的下端贯穿连接管6，吸尘管6的侧壁上固定连接有导流板5，吸尘管3的内壁上固定连接有过滤网4，连接管6的侧壁上设有限位孔，限位孔与限位块14相互配合。
本实用新型中，把手9的侧壁上套设有橡胶套，橡胶套的侧壁上设有防滑纹，导流板5的形状为弧形，导流板5通过焊接固定连接在吸尘管3的侧壁上，固定环7通过焊接固定连接在出粮管1的侧壁上，顶杆16的下端为球状，顶杆16与楔形板15之间涂覆有润滑脂，过滤网4的材质为金属板网。
本实用新型中，拧动把手9，通过转轴10带动圆筒8转动，圆筒8的转动可以带动螺纹杆11的移动，当螺纹杆11向右移动时，顶杆16向楔形板15的斜坡滑动，连杆13在片状弹簧12的弹力下升起，将连接管6套设在出粮管1上，拧动把手9使顶杆16向左移动，将连杆13压下，使限位块14与限位孔相互配合，固定连接管6，启动吸尘器2进行吸尘，导流板5和过滤网4均可以避免较大的颗粒进入吸尘器2，避免损坏吸尘器2。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
