技术领域
本实用新型涉及印章技术领域,具体为一种具有防滑动功能的印章。
背景技术
印章亦称图章,用作印于文件上表示鉴定或签署的文具,一般印章都会先沾上颜料再印上,不沾颜料、印上平面后会呈现凹凸的称为钢印,有些是印于蜡或火漆上、信封上的蜡印,制作材质有金属、木头、石头、玉石等。
现有的印章在使用过程中,极易出现滑动的现象,从而造成印制图形的不清晰或变形,严重影响了人们的正常使用,印制极不方便,为此,我们提出一种具有防滑动功能的印章。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种具有防滑动功能的印章,解决了现有印章在使用时极易发生滑动的问题。
(二)技术方案
为实现上述目的,本实用新型提供如下技术方案:一种具有防滑动功能的印章,包括印章本体,所述印章本体外侧面的下部固定连接有两个相对称的连接杆,每个所述连接杆远离印章本体的一端均固定连接有呈圆球状的固定珠,所述印章本体的顶部固定连接有呈圆盘状的固定板。
所述固定板底面的边缘处固定连接有呈圆形状排布的固定杆,每个所述固定杆的底面均开设有呈圆形状的空腔,每个所述空腔的内顶壁上均固定连接有缓冲弹簧,每个所述空腔的内侧壁上均开设有两个相对称的卡接槽,每个所述空腔的内部均放置有与空腔相适配的支杆,且缓冲弹簧的底部和支杆的顶部固定连接,每个所述支杆顶端的外侧面均固定连接有与卡接槽相适配的卡接块,且卡接块卡接在卡接槽内。
所述印章本体的下方放置有呈圆盘状的限位板,所述限位板底面的边缘处固定连接有呈圆形状排布的防滑块,每个所述支杆的底部均与限位板上表面的边缘处固定连接,所述限位板的中部开设有呈圆形状的通孔,所述通孔的内侧壁上开设有与固定珠相适配的滑槽,且两个固定珠分别于与两个滑槽相对应。
优选的,所述印章本体呈圆柱状,所述印章本体的直径值小于固定板的直径值。
优选的,所述固定板上表面的中部固定连接有呈圆柱状的手柄,所述手柄外表面的中部固定连接有防滑胶套。
优选的,所述固定杆的数量至少为四个,且固定杆和印章本体之间留有间隙。
优选的,所述通孔的直径值大于印章本体的直径值,且通孔位于印章本体的正下方。
优选的,所述限位板的直径值和固定板的直径值相等,且限位板位于固定板的正下方。
优选的,所述印章本体的竖直长度值大于固定杆的竖直长度值,所述固定杆的竖直长度值大于支杆的竖直长度值。
(三)有益效果
本实用新型提供了一种具有防滑动功能的印章,具备以下有益效果:
(1)该具有防滑动功能的印章,通过设置有限位板和通孔,在连接杆、固定珠和滑槽的作用下,能够对印章本体进行有效的限位和引导,保证了印章本体的平稳性升降运动,通过设置有防滑块,具备一定的防滑性能,有效的避免了限位板的大幅度滑动,保证了该印章的相对平稳性,有效的避免了印章出现滑动的现象,有效的避免了印制图形不清晰和变形现象的发生,有效的保证了人们的正常使用。
(2)该具有防滑动功能的印章,通过设置有固定杆、支杆和空腔,在卡接槽和卡接块的作用下,利用缓冲弹簧的弹力,能够对使用者施加的力进行有效的均衡,有效的保证了支杆和固定杆的平稳性伸缩运动,从而保证了限位板和印章本体的平稳性,有效的避免了印章的大幅度滑动,防滑动性能好,印制更加方便。
附图说明

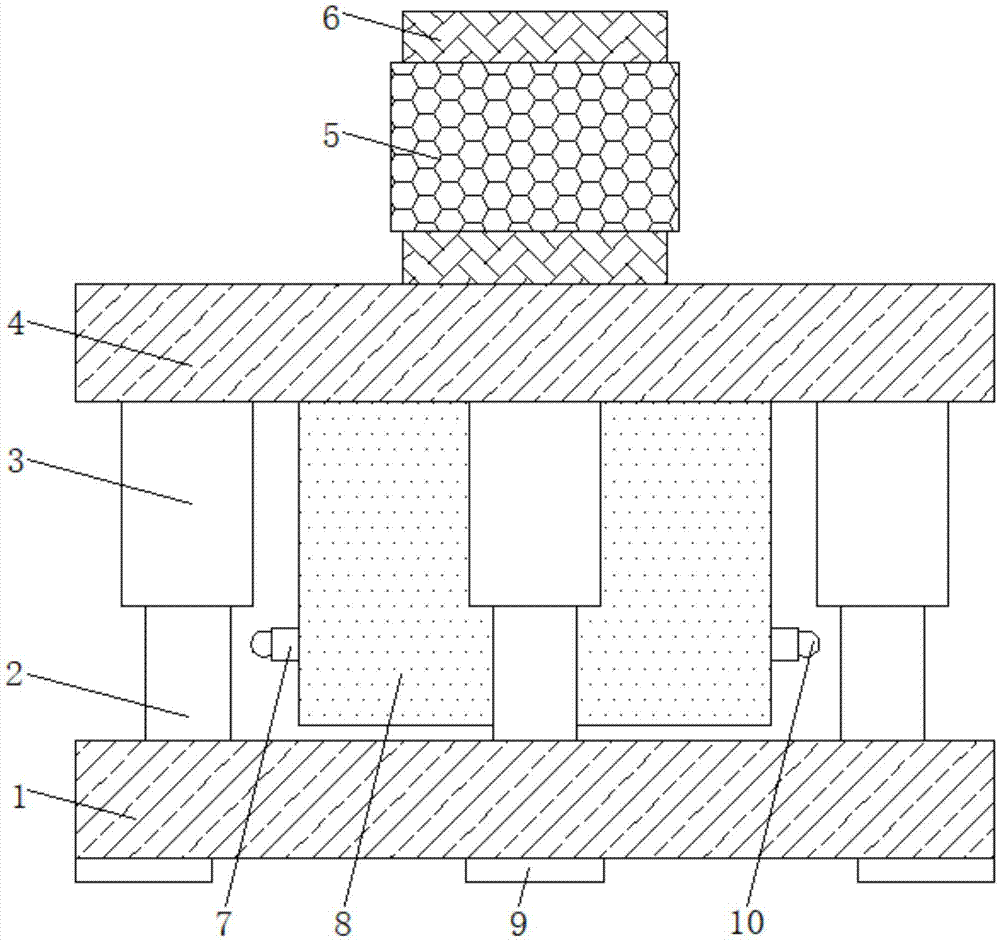

图1为本实用新型限位板正视图;
图2为本实用新型限位板正视图的剖面图。
图中:1限位板、2支杆、3固定杆、4固定板、5防滑胶套、6手柄、7连接杆、8印章本体、9防滑块、10固定珠、11卡接块、12缓冲弹簧、13通孔、14滑槽、15卡接槽、16空腔。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种具有防滑动功能的印章,包括印章本体8,印章本体8外侧面的下部固定连接有两个相对称的连接杆7,保证了连接杆7的相对稳定性和牢固性,每个连接杆7远离印章本体8的一端均固定连接有呈圆球状的固定珠10,保证了固定珠10的相对稳定性,印章本体8的顶部固定连接有呈圆盘状的固定板4,印章本体8呈圆柱状,印章本体8的直径值小于固定板4的直径值,固定板4能够对印章本体8进行有效的保护和支撑,固定板4上表面的中部固定连接有呈圆柱状的手柄6,手柄6外表面的中部固定连接有防滑胶套5,更加方便使用者进行手持和使用,具备一定的防滑功能,有效的避免了使用者手部出汗而出现滑动的现象。
固定板4底面的边缘处固定连接有呈圆形状排布的固定杆3,固定杆3的数量至少为四个,且固定杆3和印章本体8之间留有间隙,保证了印章本体8的灵活性运动,避免了固定杆3和印章本体8之间产生摩擦,每个固定杆3的底面均开设有呈圆形状的空腔16,每个空腔16的内顶壁上均固定连接有缓冲弹簧12,每个空腔16的内侧壁上均开设有两个相对称的卡接槽15,每个空腔16的内部均放置有与空腔16相适配的支杆2,且缓冲弹簧12的底部和支杆2的顶部固定连接,保证了支杆2和缓冲弹簧12的相对平稳性,能够对支杆2进行有效的缓冲和保护,印章本体8的竖直长度值大于固定杆3的竖直长度值,保证了印章本体8和印制面的有效接触,避免了固定杆3对印章本体8的阻挡,固定杆3的竖直长度值大于支杆2的竖直长度值,能够对支杆2进行有效的保护,每个支杆2顶端的外侧面均固定连接有与卡接槽15相适配的卡接块11,且卡接块11卡接在卡接槽15内,保证了支杆2在空腔16内的灵活性移动,使用更加方便。
印章本体8的下方放置有呈圆盘状的限位板1,限位板1的直径值和固定板4的直径值相等,且限位板1位于固定板4的正下方,保证了限位板1和固定板4的相对平稳性,能够对印章本体8进行有效的限位和引导,限位板1底面的边缘处固定连接有呈圆形状排布的防滑块9,具备一定的防滑性能,有效的避免了印章发生大幅度的滑动,每个支杆2的底部均与限位板1上表面的边缘处固定连接,保证了支杆2和限位板1的相对整体性,限位板1和支杆2能够进行同步移动,从而保证了印章本体8的上下式运动,限位板1的中部开设有呈圆形状的通孔13,通孔13的直径值大于印章本体8的直径值,且通孔13位于印章本体8的正下方,保证了印章本体8的有效运动,避免了通孔13对印章本体8的阻挡,通孔13的内侧壁上开设有与固定珠10相适配的滑槽14,且两个固定珠10分别于与两个滑槽14相对应,能够对印章本体8进行有效的限位和引导,保证了印章本体8的平稳性升降运动,具备一定的防滑性能,有效的避免了限位板1的大幅度滑动,保证了该印章的相对平稳性,有效的避免了印章出现滑动的现象,有效的避免了印制图形不清晰和变形现象的发生,有效的保证了人们的正常使用,防滑动性能好,印制更加方便。
工作原理:使用者手握手柄6上的防滑胶套5并对固定板4进行挤压,在卡接槽15和卡接块11的作用下,支杆2会进入固定杆3内并对缓冲弹簧12进行挤压,从而对使用者施加的外力进行合理均衡,与此同时,印章本体8上的连接杆7和固定珠10会向下运动,直至固定珠10和滑槽14进行扣合为止,从而保证了限位板1对印章本体8的限位和引导,利用防滑块9的防滑性能,能够使用印章本体8进行灵活的印制,保证了限位板1和印章本体8的平稳性,有效的避免了印章的大幅度滑动,防滑动性能好,印制更加方便。
综上所述,该具有防滑动功能的印章,通过设置有限位板1和通孔13,在连接杆7、固定珠10和滑槽14的作用下,能够对印章本体8进行有效的限位和引导,保证了印章本体8的平稳性升降运动,通过设置有防滑块9,具备一定的防滑性能,有效的避免了限位板1的大幅度滑动,保证了该印章的相对平稳性,有效的避免了印章出现滑动的现象,有效的避免了印制图形不清晰和变形现象的发生,有效的保证了人们的正常使用,通过设置有固定杆3、支杆2和空腔16,在卡接槽15和卡接块11的作用下,利用缓冲弹簧12的弹力,能够对使用者施加的外力进行有效的均衡,有效的保证了支杆2和固定杆3的平稳性伸缩运动,从而保证了限位板1和印章本体8的平稳性,有效的避免了印章的大幅度滑动,防滑动性能好,印制更加方便。
需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
