技术领域
本实用新型涉及家用晾晒鞋架技术领域，尤其涉及一种可调式新型晾晒鞋架。
背景技术
鞋架目前是家庭常用的家具之一，是指人们用来放置、储存未用的鞋子，便于管理、取用鞋子的储物架子，不仅能够收纳鞋子进行合理摆放方便使用，还能节约鞋子的置放空间。一般分为框架式鞋架、滚筒鞋架、以及柜式鞋架。
但是现有的框架式鞋架存在容纳空间小，可摆放的位置有限，结构固定不可调，整体移动性能差，一般缺乏晾晒功能，不能够进行高度调节获得合适晾晒角度的缺点，影响了鞋架的高效使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的容纳空间小，移动性差，晾晒性能差的缺点，而提出的一种可调式新型晾晒鞋架，其能够根据用户需要，方便移动且增加鞋子的摆放数量，同时能够调节晾晒的角度，获得最佳的晾晒条件。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可调式新型晾晒鞋架，包括平板，所述平板的前端壁上设有抽拉槽，所述平板靠近前端的两侧侧壁上均固定连接有两个竖直设置的第一支撑杆，所述平板的后端侧壁上固定连接有两个竖直设置的第二支撑杆，所述抽拉槽内滑动连接有抽拉板，所述抽拉槽内设有第一弹簧，所述第一弹簧的一端与抽拉板固定连接，所述第一弹簧的另一端与抽拉槽的内壁固定连接，所述平板上竖直贯穿设有可活动的插销，所述抽拉板上贯穿设有多个与插销配合的插槽，两个所述第二支撑杆上端均固定连接有固定杆，两个所述固定杆的上端均滑动套接有滑动管，所述滑动管的侧壁上贯穿设有开孔，所述开孔内设有锁紧螺栓，所述固定杆的侧壁上从上到下等间距设有多个与锁紧螺栓对应的螺孔，两个所述滑动管的侧壁上固定连接有同一个第一放置板，两个所述第一支撑杆的侧壁上固定连接有同一个第二放置板，所述第一放置板与第二放置板之间连接有倾斜放置机构。
优选地，所述倾斜放置机构包括设置在第一放置板与第二放置板之间的第三放置板，所述第三放置板的一端通过第二铰链与第二放置板转动连接，所述第三放置板的另一端设有两个滑槽，两个所述滑槽内均滑动连接有连接杆，所述连接杆位于滑槽内的一端固定连接有第二弹簧，所述第二弹簧的另一端固定连接在滑槽的内壁上，所述连接杆的另一端通过第一铰链与第一放置板转动连接。
优选地，所述第三放置板的上表面设有凹槽，所述凹槽的内底壁上设有防滑纹。
优选地，所述抽拉板上的插槽等间距分布。
优选地，所述抽拉板的前端设有与之一体成型的拉环。
优选地，所述第一支撑杆与第二支撑杆的下端均安装有行走轮。
本实用新型的有益效果：
通过设置行走轮，当鞋子需要进行晾晒时，可整体推行移动至阳台进行晾晒，将滑动管向上拉至合适高度后，用锁紧螺栓进行固定，同时第一放置板带动连接杆向外运动，使得第三放置板倾斜合适角度，使得放置在第三放置板上的鞋子获得更好得晾晒条件。
通过设置抽拉板，当需要放置多双鞋子时，可通过拉出板壁上的拉环，扩大底层放鞋面积，在向前拉出拉环时，抽拉板会受到抽拉槽内的弹簧向后的拉力，于是通过设置插销，插入选择的对应插孔对抽拉板进行限位，保证板面的平稳，通过插入不同的插孔获得不同面积大小的放置面板，以适应不同鞋子大小的需要，不会浪费空间。
综上所述，本实用新型结构设计合理，能够根据不同的鞋子数量，大小的需求，增加放置面板的面积，同时可调节滑动管的高度获得合适的倾斜放置板的倾斜角度，进而获得合适的晾晒角度。
附图说明

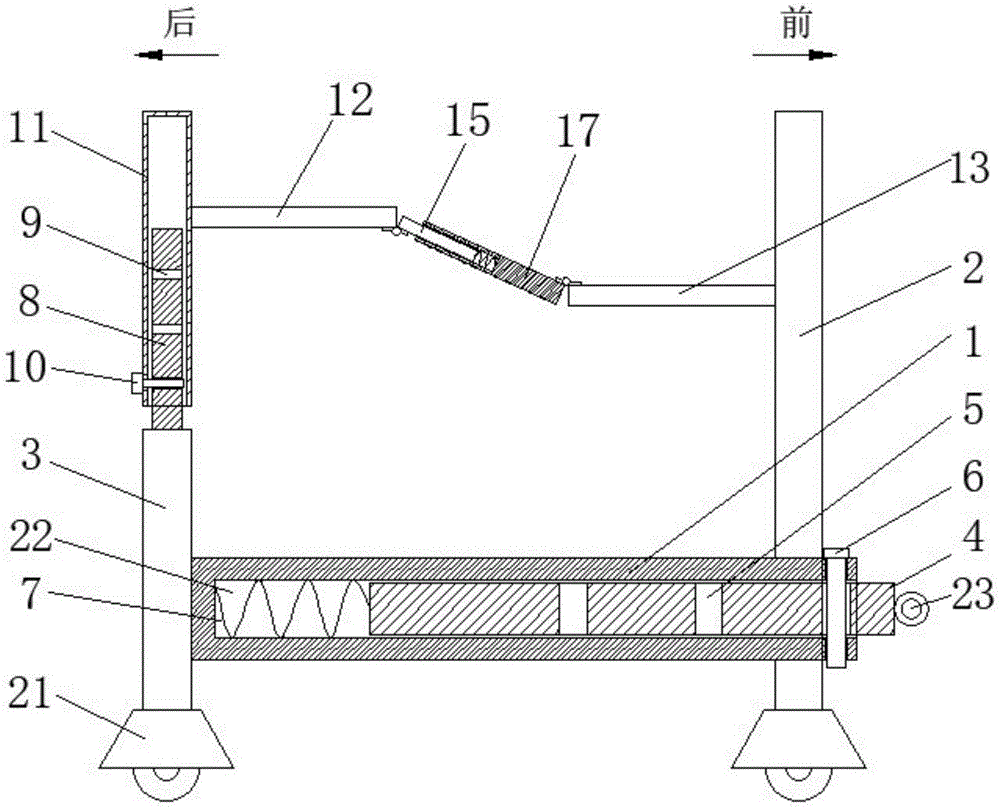

图1为本实用新型提出的一种可调式新型晾晒鞋架的结构示意图；
图2为本实用新型提出的一种可调式新型晾晒鞋架的第一放置板、倾斜放置机构与第二放置板的俯视结构示意图；
图3为本实用新型提出的一种可调式新型晾晒鞋架的倾斜放置机构的结构示意图。
图中：1平板、2第一支撑杆、3第二支撑杆、4抽拉板、5插槽、6插销、7第一弹簧、8固定杆、9螺孔、10锁紧螺栓、11滑动管、12第一放置板、13第二放置板、14第一铰链、15连接杆、16第二弹簧、17第三放置板、18第二铰链、19凹槽、20滑槽、21行走轮、22抽拉槽、23拉环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种可调式新型晾晒鞋架，包括平板1，平板1的前端壁上设有抽拉槽22，靠近平板1前端的两侧侧壁上均固定连接有两个竖直设置的第一支撑杆2，同时平板1的后端侧壁上固定连接有两个竖直设置的第二支撑杆3，抽拉槽22内滑动连接有抽拉板4，槽内设有第一弹簧7，第一弹簧7的一端与抽拉板4固定连接，另一端与抽拉槽22的内壁固定连接，平板1上竖直贯穿设有可活动的插销6，抽拉板4上贯穿设有多个与插销6配合的插槽5，插销6插入插孔5后，可很好的对抽拉板4进行限位，两个第二支撑杆3上端均固定连接有固定杆8，两个固定杆8的上端均滑动套接有滑动管11，滑动管11的侧壁上贯穿设有开孔，开孔内设有锁紧螺栓10，固定杆8的侧壁上从上到下等间距设有多个与锁紧螺栓10对应的螺孔9，两个滑动管11的侧壁上固定连接有同一个第一放置板12，两个第一支撑杆2的侧壁上固定连接有同一个第二放置板13，第一放置板12与第二放置板13之间连接有倾斜放置机构。
本实用新型中，倾斜放置机构包括设置在第一放置板12与第二放置板13之间的第三放置板17，第三放置板17的一端通过第二铰链18与第二放置板13转动连接，第三放置板17的另一端设有两个滑槽20，两个滑槽20内均滑动连接有连接杆15，连接杆15位于滑槽20内的一端固定连接有第二弹簧16，第二弹簧16的另一端固定连接在滑槽的内壁上，连接杆15的另一端通过第一铰链14与第一放置板12转动连接，同时第三放置板17的上表面设有凹槽19，所述凹槽19的内底壁上设有防滑纹，防止因倾斜角度不合适引起鞋子的掉落，抽拉板4上的插槽5等间距分布，并且抽拉板4的前端设有与之一体成型的拉环23，方便使用时进行抽取，第一支撑杆2与第二支撑杆3的下端均安装有行走轮21，方便在晾晒时移动。
本实用新型使用时，当需要放置多双鞋子时，可通过拉出板壁上的拉环23，扩大底层放鞋面积，在向前拉出拉环23时，抽拉板4会受到抽拉槽22内的第一弹簧7向后的拉力，于是通过设置插销6，插入选择的对应插孔5对抽拉板4进行限位，保证板面的平稳，通过插入不同的插孔5获得不同面积大小的放置面板，以适应不同鞋子大小的需要。
为获得合适的晾晒角度，倾斜放置机构需要获得合适的倾度，通过调节滑动管11上的锁紧螺栓10的位置，可获得滑动管11不同的上升高度，由于滑动管11与第一放置板12固定连接，滑动管11上升过程中带动第一放置板12向上移动，第一放置板12进而带动与其转动连接的连接杆15的移动，以此获得第三放置板17的不同倾斜角度。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
