技术领域
本实用新型涉及矿用机械领域，具体涉及一种多功能的皮带清扫器。
背景技术
目前传送带作为一个传送机械已广泛应用于各种物料的搬送运输，尤其是颗粒物料的转运。传统传送带在搬运颗粒物料时时常会出现物料粘贴在传送带外表面的现象，并且外界物料很容易进入下部传送带顶面上，随着传送带的传动，下部传送带顶面上的颗粒物会被卷进辊筒与传送带之间，从而传送带很容易被颗粒物顶破损坏，为了解决以上问题，需要一种新型多功能的皮带清扫器。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种多功能的皮带清扫器。
本实用新型是通过以下技术方案实现：
一种多功能的皮带清扫器，包括底座，所述底座顶面两侧对称固定有两组支架，每组支架上均安装有辊筒，所述辊筒与支架旋转连接，两个辊筒之间通过同一个传送皮带传动连接，且其中一个辊筒的转轴与传动电机的输出轴固定连接，所述底座顶面与传送皮带底端之间设有安装板，所述安装板底端四角处分别固定有支杆，所述支杆底端与底座顶面固定连接，所述安装板顶面上横向开设有三个T型滑槽，三个T型滑槽内分别滑动有T型滑块，三个T型滑块顶端分别伸出三个T型滑槽固定有第一收集槽、第二收集槽和第三收集槽，所述第二收集槽设置在第一收集槽与第三收集槽之间，所述第一收集槽、第二收集槽和第三收集槽底端分别于第一收集槽、第二收集槽和第三收集槽顶面贴合滑动连接，所述第一收集槽、第二收集槽和第三收集槽同一侧端分别固定有把手，所述第一收集槽侧壁上固定有固定板，所述固定板上贯穿设有方形杆，所述方形杆与固定板接触处滑动连接，所述方形杆底端固定有挡块，所述挡块与固定板之间固定设有弹簧，所述弹簧套在方形杆上，所述方形杆顶端固定有第一挡块，所述第一挡块顶面上固定有竖杆，所述竖杆上滑动套有套筒，所述套筒与竖杆旋转连接，所述套筒顶部贴合有锁紧螺母，所述锁紧螺母螺接在竖杆上，所述竖杆顶部设有外螺纹，所述套筒上螺接有锁紧螺栓，所述套筒一侧固定有刮板，所述刮板设置在传送皮带内并其底端与传送皮带内底面贴合滑动设置，所述第二收集槽侧壁上固定安装有电机，所述电机的输出轴穿透第二收集槽侧壁并伸入第二收集槽内固定有第一辊筒，所述电机的输出轴与第二收集槽侧壁接触处旋转连接，所述第一辊筒外侧均匀固定有刷毛，所述第三收集槽与第二收集槽相对侧壁上固定有第一固定板，所述第一固定板正上端处设有第二固定板，所述第二固定板上贯穿设有第一方形杆，所述第一方形杆与第二固定板接触处滑动连接，所述第一方形杆底端与第一固定板顶面固定连接，所述第一固定板与第二固定板之间固定设有第一弹簧，所述第一弹簧套在第一方形杆上，所述第一方形杆顶端固定有第二挡块，所述第二固定板侧端固定有第一刮板，所述第一刮板顶端与传送皮带底面贴合滑动设置，所述第一刮板底端设置在第三收集槽内。
优选的，所述电机通过导线与外界电源电性连接。
优选的，所述弹簧和第一弹簧均为压簧。
与现有的技术相比，本实用新型的有益效果是：本装置通过第一刮板的设置，可以把传送皮带外表面上粘贴的大颗粒物料刮除并收集到第三收集槽内，通过第一辊筒、刷毛以及电机的设置，可以把传送皮带外表面上粘贴的细小物料精细的扫除并收集到第二收集槽内，而且通过刮板的设置，传送皮带下部皮带顶面上的颗粒物会被刮板刮进第一收集槽内，从而有效的防止了传送皮带下部皮带顶面的颗粒物被卷进辊筒与传送皮带之间，防止传送皮带被顶破损坏。
附图说明

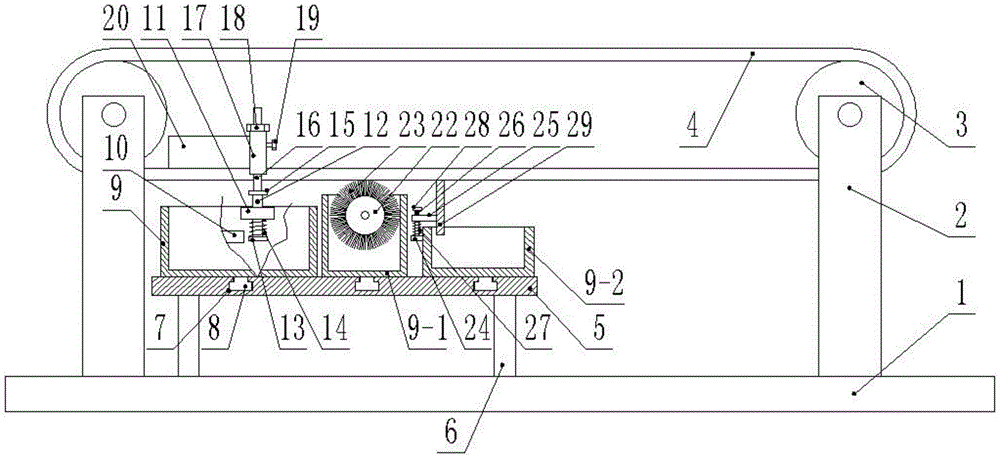

图1是本实用新型所述结构的结构图；
图2是本实用新型所述结构图1的部分结构俯视图。
图中：底座1、支架2、辊筒3、传送皮带4、安装板5、支杆6、T型滑槽7、T型滑块8、第一收集槽9、第二收集槽9-1、第三收集槽9-2、把手10、固定板11、方形杆12、挡块13、弹簧14、第一挡块15、竖杆16、套筒17、锁紧螺母18、锁紧螺栓19、刮板20、电机21、第一辊筒22、刷毛23、第一固定板24、第二固定板25、第一方形杆26、第一弹簧27、第二挡块28、第一刮板29。
具体实施方式
下面结合附图与具体实施方式对本实用新型作进一步详细描述：
如图1、图2所示，一种多功能的皮带清扫器，包括底座1，所述底座1顶面两侧对称固定有两组支架2，每组支架2上均安装有辊筒3，所述辊筒3与支架2旋转连接，两个辊筒3之间通过同一个传送皮带4传动连接，且其中一个辊筒3的转轴与传动电机的输出轴固定连接，所述底座1顶面与传送皮带4底端之间设有安装板5，所述安装板5底端四角处分别固定有支杆6，所述支杆6底端与底座1顶面固定连接，所述安装板5顶面上横向开设有三个T型滑槽7，三个T型滑槽7内分别滑动有T型滑块8，三个T型滑块8顶端分别伸出三个T型滑槽7固定有第一收集槽9、第二收集槽9-1和第三收集槽9-2，所述第二收集槽9-1设置在第一收集槽9与第三收集槽9-2之间，所述第一收集槽9、第二收集槽9-1和第三收集槽9-2底端分别于第一收集槽9、第二收集槽9-1和第三收集槽9-2顶面贴合滑动连接，所述第一收集槽9、第二收集槽9-1和第三收集槽9-2同一侧端分别固定有把手10，所述第一收集槽9侧壁上固定有固定板11，所述固定板11上贯穿设有方形杆12，所述方形杆12与固定板11接触处滑动连接，所述方形杆12底端固定有挡块13，所述挡块13与固定板11之间固定设有弹簧14，所述弹簧14套在方形杆12上，所述方形杆12顶端固定有第一挡块15，所述第一挡块15顶面上固定有竖杆16，所述竖杆16上滑动套有套筒17，所述套筒17与竖杆16旋转连接，所述套筒17顶部贴合有锁紧螺母18，所述锁紧螺母18螺接在竖杆16上，所述竖杆16顶部设有外螺纹，所述套筒17上螺接有锁紧螺栓19，所述套筒17一侧固定有刮板20，所述刮板20设置在传送皮带4内并其底端与传送皮带4内底面贴合滑动设置，所述第二收集槽9-1侧壁上固定安装有电机21，所述电机21的输出轴穿透第二收集槽9-1侧壁并伸入第二收集槽9-1内固定有第一辊筒22，所述电机21的输出轴与第二收集槽9-1侧壁接触处旋转连接，所述第一辊筒22外侧均匀固定有刷毛23，所述第三收集槽9-2与第二收集槽9-1相对侧壁上固定有第一固定板24，所述第一固定板24正上端处设有第二固定板25，所述第二固定板25上贯穿设有第一方形杆26，所述第一方形杆26与第二固定板25接触处滑动连接，所述第一方形杆26底端与第一固定板24顶面固定连接，所述第一固定板24与第二固定板25之间固定设有第一弹簧27，所述第一弹簧27套在第一方形杆26上，所述第一方形杆26顶端固定有第二挡块28，所述第二固定板25侧端固定有第一刮板29，所述第一刮板29顶端与传送皮带4底面贴合滑动设置，所述第一刮板29底端设置在第三收集槽9-2内。
所述电机21通过导线与外界电源电性连接。
所述弹簧14和第一弹簧27均为压簧。
工作原理：本实用新型在使用时，首先启动电机21，传送皮带4运送物料时，粘贴在传送皮带4外表面的较大颗粒物首先被第一刮板29粗劣刮下，被刮下来的较大颗粒物会落入第三收集槽9-2内被收集，由于第一弹簧27的设置，第一刮板29会紧紧的与传送皮带4底部贴合，进而保证第一刮板29能够把传送皮带4外表面上的较大颗粒物刮下来，随着传送皮带4的继续转动，传送皮带4再与刷毛23接触，由于第一辊筒22在电机21的带动下高速转动，所述第一辊筒22上的刷毛23会精细的扫下传送皮带4外表面上的细小颗粒物，并被扫下的细小颗粒物会落入第二收集槽9-1内被收集，随着传送皮带4的继续传动，传送皮带4下部皮带顶面上的颗粒物会被刮板20刮进第一收集槽9内，由于弹簧14的设置，刮板20底部会紧紧的与传送皮带4下部皮带顶面接触，进而保证刮板20能够把传送皮带4下部皮带顶面的颗粒物刮下来，从而有效的防止了传送皮带4下部皮带顶面的颗粒物被卷进辊筒3与传送皮带4之间，防止传送皮带4被顶破损坏，由于锁紧螺栓19的设置，拧松锁紧螺栓19可以通过套筒17调节刮板20的倾斜角度，并且通过锁紧螺母18可以调节弹簧14被压缩的弹力强度。当清理第一收集槽9、第二收集槽9-1和第三收集槽9-2内的颗粒物时，可以分别通过三个把手10把第一收集槽9、第二收集槽9-1和第三收集槽9-2从安装板5上摘下来，进而达到轻松的清理第一收集槽9、第二收集槽9-1和第三收集槽9-2内颗粒物的目的。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
